096EUF-T4101DA1
FREEDM® Loose Tube, Gel-Free, Interlocking Armored Cable, Riser 96 F, Single-mode (OS2)
General Specifications
| Product Number | 096EUF-T4101DA1 |
| Installationsmethoden | Luftkabel, Erdverlegung, Röhrenkabel, Horizontal |
| Kabeltyp | Minibündel |
| Einsatzgebiet | Innen / Außen |
| Produkttyp | Bewehrung (Interlocking Armor) |
| Faserkategorie | Singlemode (OS2) |
| Brandklasse | Riser (OFNR) |
| Kabelgeometrie | Rund |
Normen
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Zulassungen und Registrierungen | National Electrical Code® (NEC®) OFCR |
| Allgemeine Installationsbedingungen | Im Freien Luft- und Röhrenverlegung ,im Innenbereich vertikale Steigleitung und allgemeine horizontale Verlegung gemäß National Electrical Code® (NEC®) Artikel 770 |
| Design und Testkriterien | ANSI/ICEA S-104-696, CSA FT-4 |
Umgebungsbedingungen
| Temperaturbereich, Installation | -10 °C to 60 °C |
| Temperaturbereich, Betrieb | -40 °C to 70 °C |
| Temperaturbereich, Lagerung | -40 °C to 70 °C |

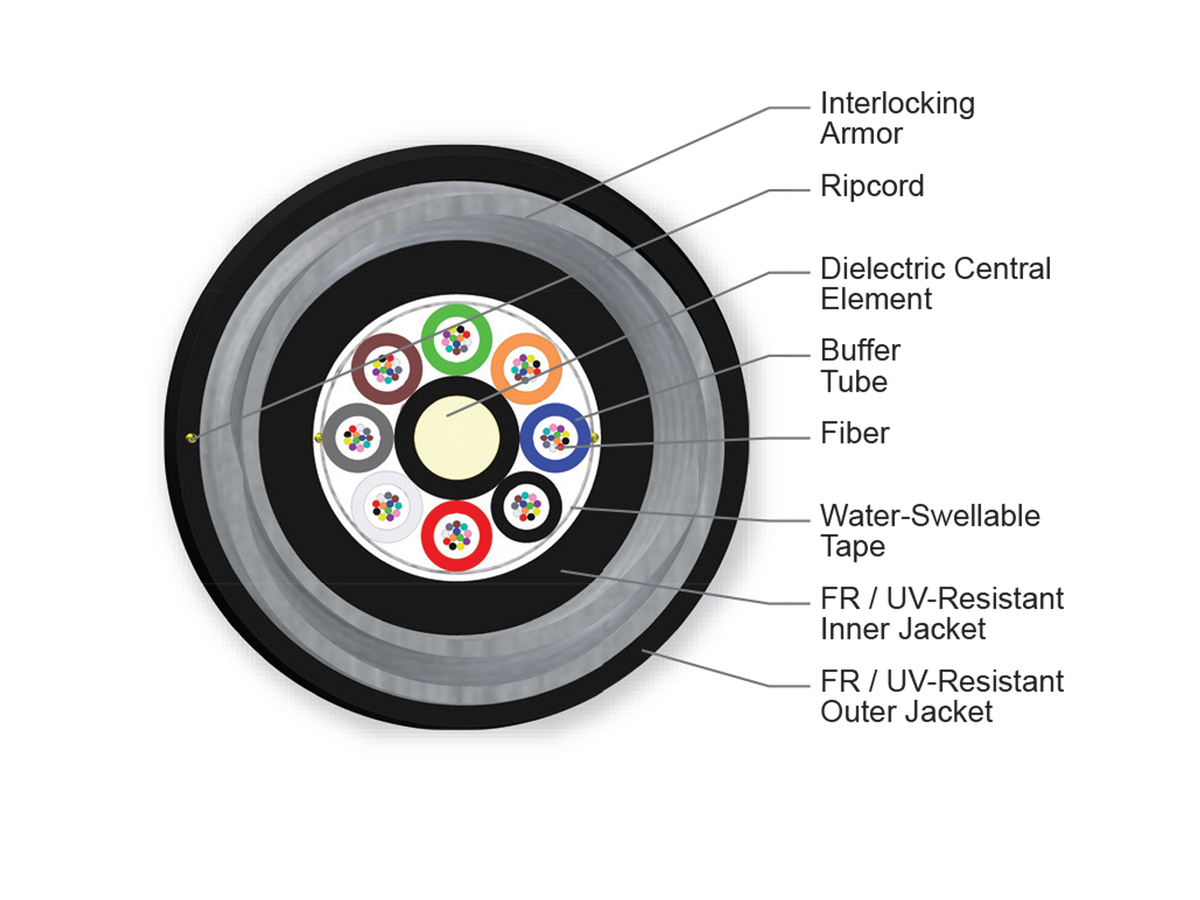

Kabeldesign
| Zentralelement | Dielektrisch |
| Faseranzahl | 96 |
| Reißfadenanzahl | 2 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Flammwidrig, UV-beständig |
| Zugentlastungselemente und/oder Bewehrung, Lage 1 | Bewehrung (Interlocking Armor) |
| Bündeladerfarbe | Blau, orange, grün, braun, grau, weiß, rot, schwarz |
| Bündeladerdurchmesser | 2,5 mm |
| Innenmantelmaterial | Flammwidrig, UV-beständig |
| Anzahl aktiver Bündeladern | 8 |
| Anzahl Bündeladerpositionen | 8 |
| Band / Vlies | Quellfähig |
| Faserfarben | Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violett, rosa, türkis |
| Fasern pro Bündelader | 12 |
| Farbkodierungs Standard | Telcordia |
Mechanische Eigenschaften
| Max. Zugkraft, langfristig | 810 N |
| Max. Zugkraft, kurzfristig | 2700 N |
| Min. Biegeradius, Installation | 309 mm |
| Min. Biegeradius, Betrieb | 206 mm |
| Nominaler Außendurchmesser | 20,6 mm |
Optical Characteristics
| Fiber Code | E |
| Performance Option Code | 01 |
| Fiber Category | OS2 |
| Fiber Type | Single-mode (OS2) / 250 µm |
| Fiber Name | Single-mode (OS2) |
| Maximum Attenuation | 0.4 dB/km / 0.4 dB/km / 0.3 dB/km |
| Wavelengths | 1310 nm / 1383 nm / 1550 nm |
| Fiber Compliance | ITU-T G.652.D |
Abmessungen
| Cable Weight | 318 kg/km |
Gel-free waterblocking technology
Craft-friendly cable preparation
Loose tube design
Stable performance and compatibility with all common fiber types
Color-coded tubes and fibers
Quick and easy identification
Flexible interlocking armor
Up to seven times the crush protection compared to non-armored cables
Common installations
Outdoor aerial and duct
