036EWP-T4101D20
FREEDM® Loose Tube, Gel-Free Cable, Plenum 36 F, Single-mode (OS2)
General Specifications
| Product Number | 036EWP-T4101D20 |
| EAN Code | 4056418198170 |
| Tipo de cabo | Loose Tube |
| Ambiente | Interno/externo |
| Tipo de produto | Dielétrico |
| Categoria da fibra | Monomodo (OS2) |
| Classificação de chama | Plenum (OFCP) |
| Aplicação | Aéreo, Enterrado diretamente, Duto, uso geral, Horizontal, Riser vertical, Plenum |
| Geometria do cabo | Redondo |
Normas
| RoHS | Livre de substâncias perigosas de acordo com RoHS 2011/65/EU |
| Aprovações e listas | National Electrical Code® (NEC®) OFNP |
| Instalações comuns | Aéreo e duto externo, riser vertical interno e horizontal de uso geral de acordo com o Artigo 770 do National Electrical Code® (NEC®) |
Condições ambientais
| Faixa de temperatura, instalação | 0 °C to 60 °C (32 °F to 140 °F ) |
| Faixa de temperatura, operação | -40 °C to 70 °C (-40 °F to 158 °F ) |
| Faixa de temperatura, armazenamento | -40 °C to 70 °C (-40 °F to 158 °F ) |

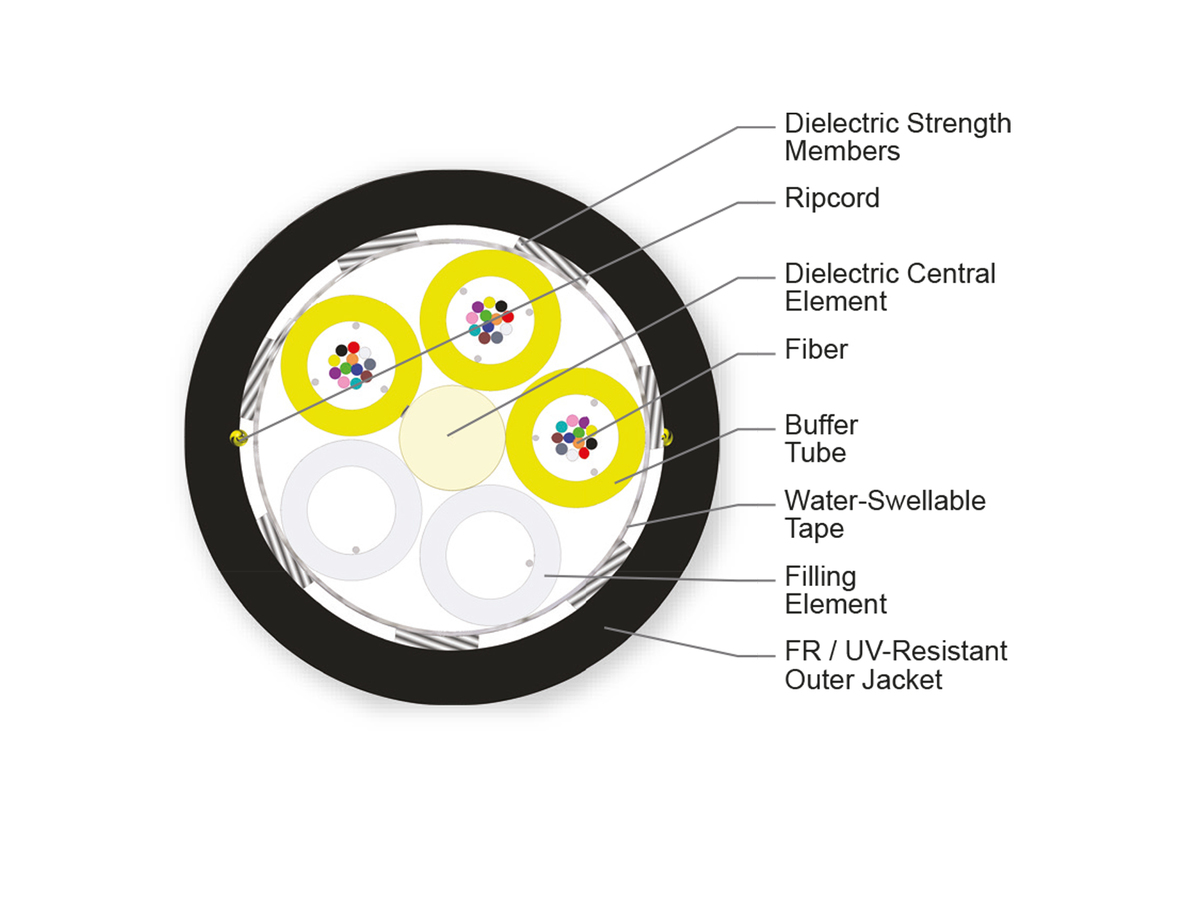

Projeto do cabo
| Elemento central | Dielétrico |
| Contagem da fibra | 36 |
| Número de fios de rasgamento | 2 |
| Cor da capa externa | Preto |
| Material da capa externa | Retardador de chama, resistente a UV |
| Elementos e/ou armadura de resistência à tração - Camada 1 | Membros de rigidez dielétrica |
| Cor do tubo de buffer | Amarelo |
| Diâmetro do tubo de buffer | 3 mm |
| Número de tubos ativos | 3 |
| Número de elementos de enchimento | 3 |
| Número de posições do tubo | 6 |
| Fita | Expansível em água |
| Coloração da fibra | Azul, Laranja, Verde, Marrom, Ardósia, Branco, Vermelho, Preto, Amarelo, Violeta, Rosa, Verde-água |
| Fibras por tubo | 12 |
| Color Code Standards | Telcordia |
Especificações mecânicas
| Resistência à tração máx., longo prazo | 810 N |
| Resistência à tração máx., curto prazo | 2700 N |
| Raio mín. de curvatura de instalação | 171 mm |
| Raio mín. de curvatura de operação | 114 mm |
| Diâmetro externo nominal | 13,4 mm |
Dimensões
| Peso do Cabo | 207 kg/km |
Livre-Gel tecnologia waterblocking
Preparação cabo-friendly Artesanato
Design do tubo loose
Desempenho estável e compatibilidade com todos os tipos de fibras comuns
Fibras codificadas por cor
Identificação rápida e fácil
Estrutura totalmente dielétrica
Não exige aterramento ou conexão
Instalações comuns
Aéreo e duto externos; riser vertical e horizontal de uso geral de acordo com o Artigo 770 do NEC
