024E88-33131-29
MIC® Tight-Buffered Cable, Plenum 24 F, Single-mode (OS2)
General Specifications
| Product Number | 024E88-33131-29 |
| Métodos de instalação | Horizontal, Plenum, Riser |
| Tipo de cabo | Tight-Buffered |
| Ambiente | Interno |
| Tipo de produto | Distribuição |
| Categoria da fibra | Monomodo (OS2) |
| Classificação de chama | Plenum (OFNP) |
| Geometria do cabo | Redondo |
Normas
| RoHS | Livre de substâncias perigosas de acordo com RoHS 2011/65/EU |
| Aprovações e listas | National Electrical Code® (NEC®) OFNR, UL-1666, CSA FT-4 |
| Projeto e critérios de teste | ICEA S-83-596 |
Condições ambientais
| Faixa de temperatura, instalação | 0 °C to 60 °C (32 °F to 140 °F ) |
| Faixa de temperatura, operação | 0 °C to 70 °C (32 °F to 158 °F ) |
| Faixa de temperatura, armazenamento | -40 °C to 70 °C (-40 °F to 158 °F ) |

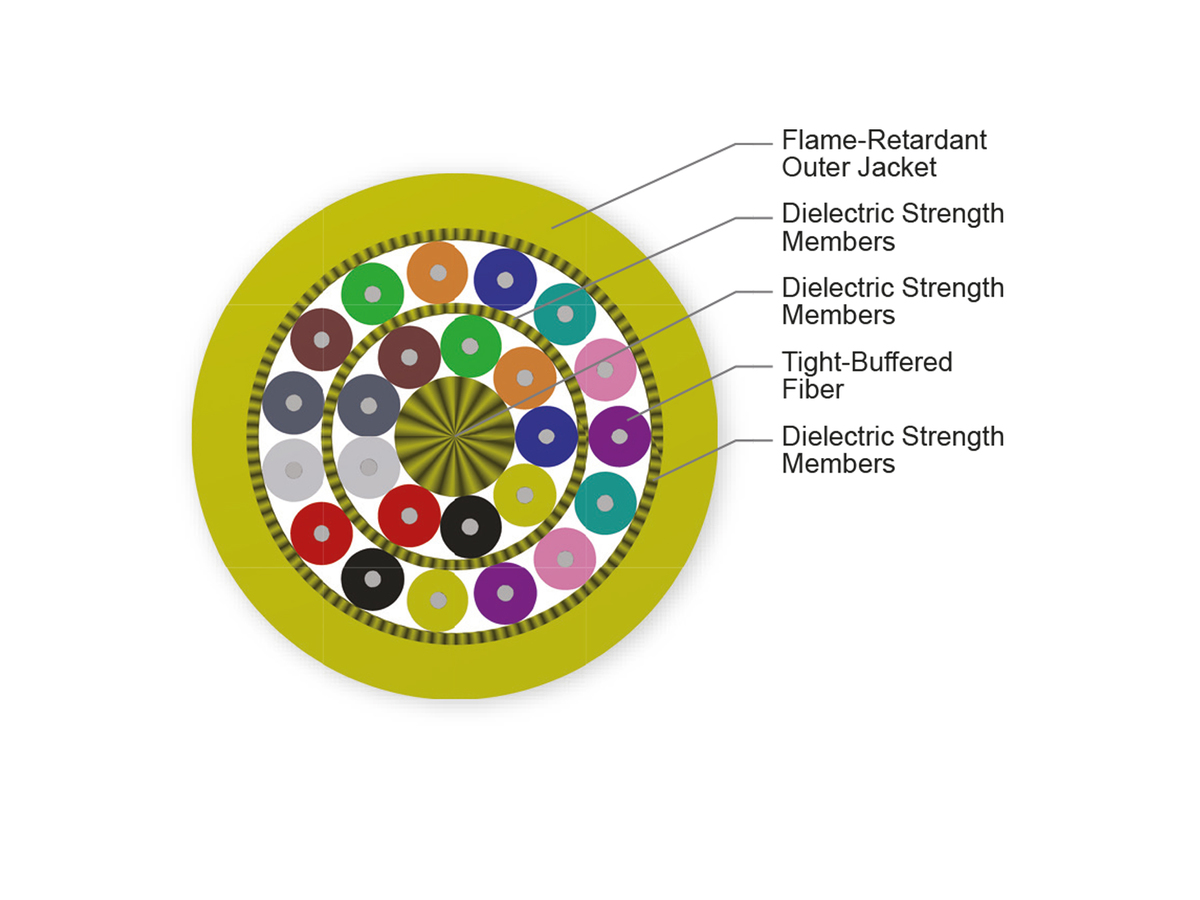

Projeto do cabo
| Elemento central | Fio |
| Contagem da fibra | 24 |
| Cor da capa externa | Amarelo |
| Material da capa externa | Retardador de chama |
| Elementos e/ou armadura de resistência à tração - Camada 1 | Membros de rigidez dielétrica |
| Elementos e/ou blindagem de resistência à tração - Camada 2 | Membros de rigidez dielétrica |
| Cor do tight buffer, Camada 1 | Azul, Laranja, Verde, Marrom, Ardósia, Branco, Vermelho, Preto, Amarelo |
| Cor do tight buffer, Camada 2 | Violeta, Rosa, Verde-água, Azul*, Laranja*, Verde*, Marrom*, Ardósia*, Branco*, Vermelho*, Preto*, Amarelo*, Violeta*, Rosa*, Verde-água* |
| Classificação de chama | Plenum (OFNP) |
Especificações mecânicas
| Resistência à tração máx., longo prazo, ≤ 12F | 132 N |
| Resistência à tração máx., longo prazo, >12F | 200 N |
| Resistência à tração máx., curto prazo, ≤12F | 440 N |
| Resistência à tração máx., curto prazo, >12F | 660 N |
| Raio mín. de curvatura de instalação | 117 mm |
| Raio mín. de curvatura de operação | 77 mm |
| Diâmetro externo nominal | 7,7 mm |
Dimensões
| Peso do Cabo | 583 kg/km |
Fibras com buffer de 900 µm
Decapagem fácil e consistente
Estrutura totalmente dielétrica
Não exige aterramento ou conexão
Revestimento retardante de chamas
Resistente e durável
