036TAE-T4A31A20

Cable loose tube ADSS SOLO®, relleno de gel, revestimiento doble 36 F, multimodo de 50 µm (OM2)

Especificaciones generales

Número del producto	036TAE-T4A31A20
Tipo de cable	Tubo holgado
Ambiente	Externo
Tipo de producto	Autoportante, ADSS
Categoría de la fibra	50 µm MM (OM2)
Geometría del cable	Otros

Normas

RoHS	Libre de sustancias peligrosas según RoHS 2011/65/EU
Homologaciones y listados	Programas de desarrollo rural del USDA
Instalaciones comunes	Aéreo autoportante externo
Criterios de diseño y prueba	ANSI/ICEA S-87-640

Condiciones ambientales

Rango de temperatura, instalación	-30 °C a 70 °C (-22 °F a 158 °F )
Rango de temperatura, funcionamiento	-40 °C a 70 °C (-40 °F a 158 °F )
Rango de temperatura, almacenamiento	-40 °C a 75 °C (-40 °F a 167 °F )

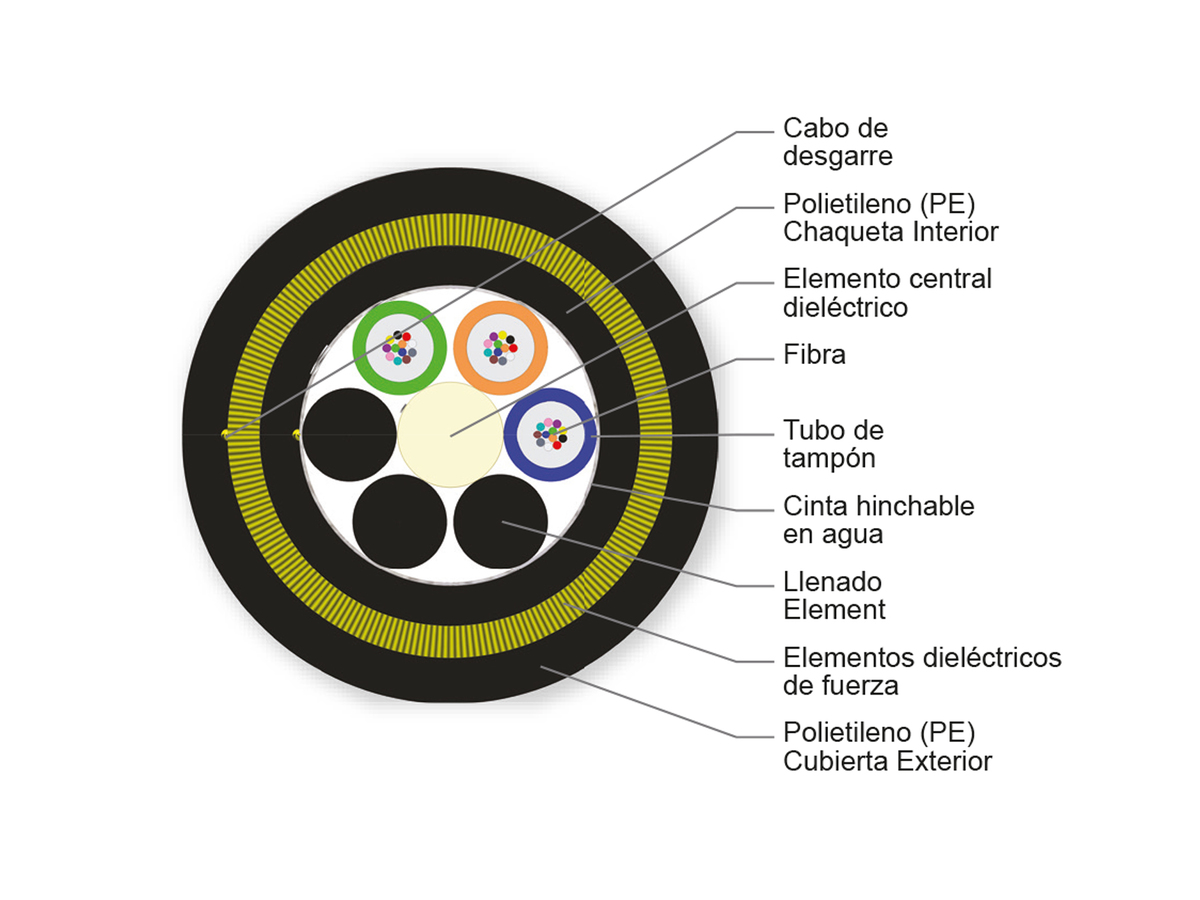

Diseño del cable

Elemento central	Dieléctrico
Número de fibras	36
Número de hilos de rasgado	3
Color de la chaqueta externa	Negro
Material de la chaqueta externa	Polietileno (PE)
Elementos y/o armadura de resistencia a la tracción - Capa 1	Miembros de rigidez dieléctrica
Color del tubo de buffer	Azul, Naranja, Verde
Diámetro del tubo de buffer	2,85 mm
Material de la chaqueta interna	Polietileno (PE)
Número de tubos activos	3
Número de elementos de relleno	3
Número de posiciones del tubo	6
Cinta	Expandible en agua
Coloración de la fibra	Azul, Naranja, Verde, Marrón, Pizarra, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Verde agua
Fibras por tubo	12
Color Code Standards	Telcordia

Especificaciones mecánicas

Diámetro externo nominal	16,2 mm
Código de vano	A
Min. Bend Diameter Installation	486 mm
Min. Bend Diameter Operation	324 mm

Características ópticas

Código de la fibra	T
Tipo de fibra	Multimodo
Código de opción de desempeño	31
Diámetro del núcleo de la fibra	50 µm
Ancho de banda modal efectiva mínima (EMB)	950 MHz*km / -
Atenuación máxima	3,0 dB/km / 1,0 dB/km
Anchura mínima de la banda de lanzamiento sobrecargado (OLF)	700 MHzkm / 500 MHzkm
Ethernet 1 Gigabit serial	750 MHzkm / 500 MHzkm
Ethernet 10 Gigabit serial	150 MHz*km / -
Longitud de onda	850 nm / 1300 nm
Categoría de la fibra	OM2

Dimensiones

Cable Weight	193 kg/km
Longitud	0 mm

Installation Conditions

Span	Initial Installation		NESC Light		NESC Medium		NESC Heavy
Span	SAG	Tension	SAG	Tension	SAG	Tension	SAG	Tension
15 m	1 %	361 N	0,6 %	696 N	1,7 %	932 N	2,1 %	1.458 N
30 m	1 %	722 N	0,6 %	1.337 N	1,8 %	1.757 N	2,3 %	2.665 N
46 m	1 %	1.083 N	0,6 %	1.942 N	1,9 %	2.516 N	2,4 %	3.744 N
61 m	1 %	1.444 N	0,6 %	2.520 N	1,9 %	3.232 N	2,5 %	4.743 N
76 m	1 %	1.804 N	0,6 %	3.078 N	2 %	3.915 N	2,7 %	5.683 N
91 m	1 %	2.165 N	0,7 %	3.619 N	2,1 %	4.571 N	2,7 %	6.579 N
107 m	1 %	2.526 N	0,7 %	4.146 N	2,1 %	5.206 N	2,8 %	7.440 N
122 m	1 %	2.887 N	0,7 %	4.663 N	2,2 %	5.824 N	2,9 %	8.271 N
137 m	1 %	3.248 N	0,7 %	5.169 N	2,2 %	6.427 N	3 %	9.078 N
152 m	1 %	3.609 N	0,7 %	5.667 N	2,2 %	7.017 N	3,1 %	9.864 N
168 m	1 %	3.970 N	0,7 %	6.157 N	2,3 %	7.596 N	3,1 %	10.631 N
183 m	1 %	4.331 N	0,7 %	6.641 N	2,3 %	8.164 N	3,2 %	11.381 N
198 m	1 %	4.692 N	0,7 %	7.119 N	2,3 %	8.724 N	3,2 %	12.117 N
213 m	1 %	5.053 N	0,7 %	7.591 N	2,4 %	9.275 N	3,3 %	12.840 N
229 m	1 %	5.413 N	0,7 %	8.059 N	2,4 %	9.819 N	3,4 %	13.551 N
244 m	1 %	5.774 N	0,8 %	8.522 N	2,4 %	10.356 N	3,4 %	14.251 N
259 m	1 %	6.135 N	0,8 %	8.981 N	2,5 %	10.887 N	3,4 %	14.941 N
274 m	1 %	6.496 N	0,8 %	9.436 N	2,5 %	11.413 N	3,5 %	15.622 N
290 m	1 %	6.857 N	0,8 %	9.888 N	2,5 %	11.933 N	3,5 %	16.295 N
305 m	1 %	7.218 N	0,8 %	10.337 N	2,5 %	12.449 N	3,6 %	16.960 N
320 m	1 %	7.579 N	0,8 %	10.782 N	2,6 %	12.959 N	3,6 %	17.617 N
335 m	1 %	7.940 N	0,8 %	11.225 N	2,6 %	13.466 N	3,7 %	18.267 N
351 m	1 %	8.301 N	0,8 %	11.665 N	2,6 %	13.969 N	3,7 %	18.911 N
366 m	1 %	8.661 N	0,8 %	12.103 N	2,6 %	14.468 N	3,7 %	19.549 N
381 m	1 %	9.022 N	0,8 %	12.538 N	2,6 %	14.963 N	3,8 %	20.181 N
396 m	1 %	9.383 N	0,8 %	12.971 N	2,7 %	15.455 N	3,8 %	20.807 N
411 m	1 %	9.744 N	0,8 %	13.403 N	2,7 %	15.944 N	3,8 %	21.429 N
427 m	1 %	10.105 N	0,8 %	13.832 N	2,7 %	16.430 N	3,9 %	22.046 N
442 m	1 %	10.466 N	0,8 %	14.259 N	2,7 %	16.913 N	3,9 %	22.657 N
457 m	1 %	10.827 N	0,8 %	14.685 N	2,7 %	17.393 N	3,9 %	23.265 N
472 m	1 %	11.188 N	0,8 %	15.109 N	2,7 %	17.871 N	4 %	23.868 N
488 m	1 %	11.549 N	0,8 %	15.531 N	2,8 %	18.346 N	4 %	24.468 N
503 m	1 %	11.909 N	0,8 %	15.952 N	2,8 %	18.819 N	4 %	25.063 N
518 m	1 %	12.270 N	0,8 %	16.372 N	2,8 %	19.290 N	4 %	25.655 N
533 m	1 %	12.631 N	0,8 %	16.790 N	2,8 %	19.759 N	4,1 %	26.243 N
549 m	1 %	12.992 N	0,8 %	17.207 N	2,8 %	20.225 N	4,1 %	26.828 N
564 m	1 %	13.353 N	0,8 %	17.622 N	2,8 %	20.690 N
579 m	1 %	13.714 N	0,8 %	18.037 N	2,8 %	21.153 N
594 m	1 %	14.075 N	0,8 %	18.450 N	2,9 %	21.614 N
610 m	1 %	14.436 N	0,9 %	18.862 N	2,9 %	22.073 N
625 m	1 %	14.797 N	0,9 %	19.273 N	2,9 %	22.530 N
640 m	1 %	15.158 N	0,9 %	19.684 N	2,9 %	22.986 N
655 m	1 %	15.518 N	0,9 %	20.093 N	2,9 %	23.440 N
671 m	1 %	15.879 N	0,9 %	20.501 N	2,9 %	23.893 N

Característica/Beneficios

Diseño de tubo holgado

Rendimiento estable y compatibilidad con todas las fibras comunes

Autosoportado

Fácil instalación en un solo paso

Cubierta resistente al Tracking disponible

Adecuado para instalaciones en potenciales de campo eléctrico hasta 25 kV

Núcleo del cable innovador con bloqueado contra agua

Proporciona una preparación de cable eficiente y fácil de ensamblar
