216TUA-T4131D20
Cable sin gel, tubo holgado de figura 8 ALTOS® 216 F, multimodo de 50 µm (OM2)
General Specifications
| Product Number | 216TUA-T4131D20 |
| Métodos de instalación | Aéreo |
| Tipo de cable | Tubo holgado |
| Ambiente | Externo |
| Tipo de producto | Autoportante, Figura-8 |
| Categoría de la fibra | 50 µm MM (OM2) |
| Geometría del cable | Otros |
Normas
| RoHS | Libre de sustancias peligrosas según RoHS 2011/65/EU |
| Instalaciones comunes | Aéreo autoportante externo |
| Criterios de diseño y prueba | ANSI/ICEA S-87-640 |
Condiciones ambientales
| Notes | Corning recommends storing cable in a proper temperature environment prior to installation to allow the cable temperature to meet installation temperature range specifications for best installation results. |
| Rango de temperatura, instalación | -30 °C to 70 °C (-22 °F to 158 °F ) |
| Rango de temperatura, funcionamiento | -40 °C to 70 °C (-40 °F to 158 °F ) |
| Rango de temperatura, almacenamiento | -40 °C to 70 °C (-40 °F to 158 °F ) |

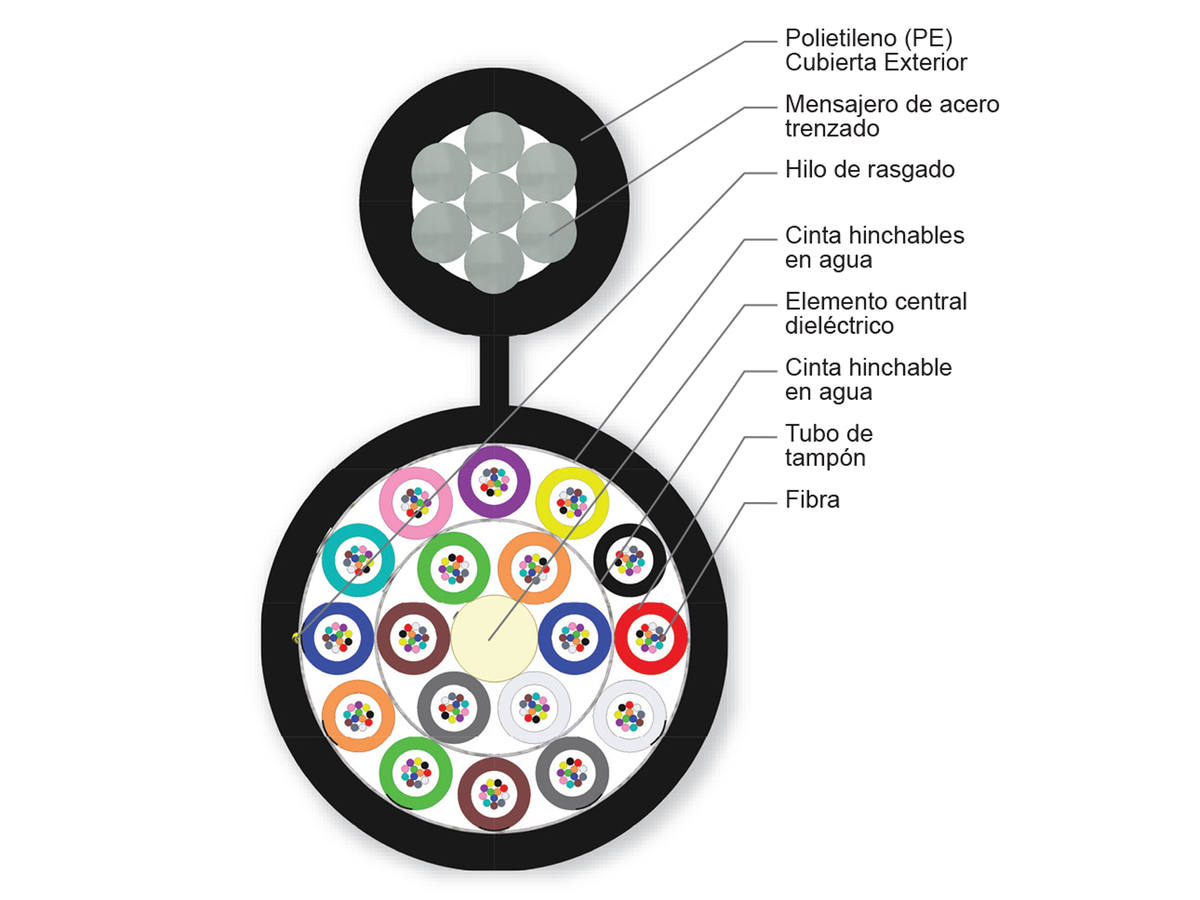

Diseño del cable
| Elemento central | Dieléctrico |
| Número de fibras | 216 |
| Número de hilos de rasgado | 1 |
| Codificación de los colores del tubo de buffer, capa 1 | Azul, Naranja, Verde, Marrón, Pizarra, Blanco |
| Color de la chaqueta externa | Negro |
| Material de la chaqueta externa | Polietileno (PE) |
| Diámetro del tubo de buffer | 2,5 mm |
| Mensajero | Acero trenzado |
| Número de tubos activos | 18 |
| Número de posiciones del tubo | 18 |
| Cinta | Expandible en agua |
| Cinta, capa 2 | Expandible en agua |
| Coloración de la fibra | Azul, Naranja, Verde, Marrón, Pizarra, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Verde agua |
| Fibras por tubo | 12 |
| Color Code Standards | Telcordia |
Especificaciones mecánicas
| Altura nominal del cable | 27,6 mm |
| Diámetro externo nominal | 16 mm |
| Min. Bend Diameter Installation | 480 mm |
| Min. Bend Diameter Operation | 320 mm |
Dimensiones
| Peso del Cable | 371 kg/km |
Gel-free waterblocking technology
Craft-friendly cable preparation
Polyethylene jacket
Rugged, durable and easy to strip (while providing superior protection against UV radiation, fungus, abrasion and other environmental factors)
Figure-8 cable design
Easy, one-step installation
