024TN4-T4S90A20

Cable de rango corto ADSS SOLO®, loose tube, relleno de gel 24 F, multimodo de 50 µm (OM4)

Especificações gerais

Normas

RoHS	Livre de substâncias perigosas de acordo com RoHS 2011/65/EU
Aprovações e listas	RDUP 7 CFR 1755.900 (anteriormente RUS)
Instalações comuns	Aéreo auto-sustentado externo
Projeto e critérios de teste	ANSI/ICEA S-87-640

Condiciones ambientales

Rango de temperatura, instalación	-30 °C para 70 °C (-22 °F para 158 °F )
Faixa de temperatura, operação	-40 °C para 70 °C (-40 °F para 158 °F )
Faixa de temperatura, armazenamento	-40 °C para 70 °C (-40 °F para 158 °F )

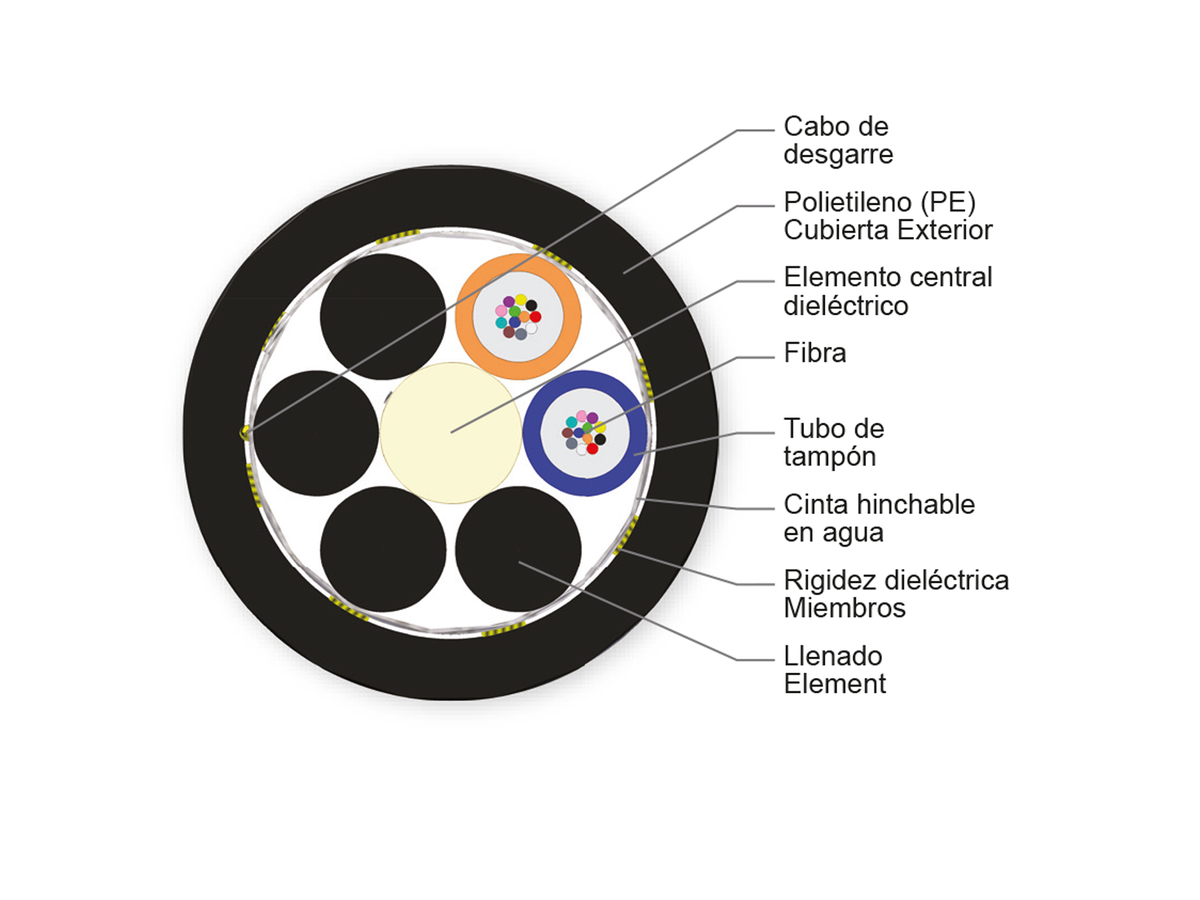

Diseño del cable

Elemento central	Dieléctrico
Número de fibras	24
Número de hilos de rasgado	1
Codificación de los colores del tubo de buffer, capa 1	Azul, Naranja
Color de la chaqueta externa	Negro
Material de la chaqueta externa	Polietileno (PE)
Elementos y/o armadura de resistencia a la tracción - Capa 1	Miembros de rigidez dieléctrica
Diámetro del tubo de buffer	2,5 mm
Número de tubos activos	2
Número de elementos de relleno	4
Número de posiciones del tubo	6
Cinta	Expandible en agua
Coloración de la fibra	Azul, Naranja, Verde, Marrón, Pizarra, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Verde agua

Especificaciones mecánicas

Diámetro externo nominal	10,9 mm
Min. Bend Diameter Installation	328 mm
Min. Bend Diameter Operation	218 mm

Dimensões

Peso do Cabo

92 kg/km

Installation Conditions

Span	Initial Installation		NESC Light		NESC Medium		NESC Heavy
Span	SAG	Tension	SAG	Tension	SAG	Tension	SAG	Tension
15 m	1 %	171 N	0,4 %	485 N	1,7 %	690 N	2,4 %	1.024 N
30 m	1 %	343 N	0,5 %	846 N	2 %	1.173 N	2,9 %	1.705 N
46 m	1 %	514 N	0,5 %	1.167 N	2,2 %	1.594 N	3,2 %	2.292 N
61 m	1 %	685 N	0,5 %	1.463 N	2,3 %	1.980 N	3,5 %	2.827 N
76 m	1 %	857 N	0,6 %	1.744 N	2,5 %	2.342 N	3,7 %	3.326 N
91 m	1 %	1.028 N	0,6 %	2.014 N	2,6 %	2.687 N	3,9 %	3.799 N
107 m	1 %	1.199 N	0,6 %	2.274 N	2,7 %	3.019 N	4,1 %	4.252 N
122 m	1 %	1.371 N	0,6 %	2.527 N	2,8 %	3.339 N	4,2 %	4.688 N
137 m	1 %	1.542 N	0,6 %	2.774 N	2,9 %	3.650 N	4,4 %	5.111 N
152 m	1 %	1.713 N	0,7 %	3.016 N	3 %	3.954 N	4,5 %	5.523 N
168 m	1 %	1.885 N	0,7 %	3.254 N	3 %	4.251 N
183 m	1 %	2.056 N	0,7 %	3.488 N	3,1 %	4.543 N
198 m	1 %	2.227 N	0,7 %	3.719 N	3,2 %	4.829 N
213 m	1 %	2.399 N	0,7 %	3.947 N	3,2 %	5.111 N
229 m	1 %	2.570 N	0,7 %	4.172 N	3,3 %	5.388 N
244 m	1 %	2.742 N	0,7 %	4.394 N
259 m	1 %	2.913 N	0,7 %	4.615 N
274 m	1 %	3.084 N	0,7 %	4.834 N
290 m	1 %	3.256 N	0,8 %	5.051 N
305 m	1 %	3.427 N	0,8 %	5.266 N
320 m	1 %	3.598 N	0,8 %	5.479 N

Design do tubo loose

Robustez mecânica e durabilidade ambiental

Auto-sustentado

Instalação fácil num único passo

Capa de polietileno (TRPE) resistente ao Tracking disponível

Adequado para instalações em potenciais de campo elétrico de até 25 kV

Design inovador à prova d'água

Oferece preparação de cabo eficiente e de fácil manuseio
