036EN4-T4S01A20

Cable de rango corto ADSS SOLO®, loose tube, relleno de gel 36 F, monomodo (OS2)

Specifications

General Specifications

Normas

RoHS	Libre de sustancias peligrosas según RoHS 2011/65/EU
Homologaciones y listados	RDUP 7 CFR 1755.900 (anteriormente RUS)
Instalaciones comunes	Aéreo autoportante externo
Criterios de diseño y prueba	ANSI/ICEA S-87-640

Condiciones ambientales

Rango de temperatura, instalación	-30 °C to 70 °C (-22 °F to 158 °F )
Rango de temperatura, funcionamiento	-40 °C to 70 °C (-40 °F to 158 °F )
Rango de temperatura, almacenamiento	-40 °C to 70 °C (-40 °F to 158 °F )

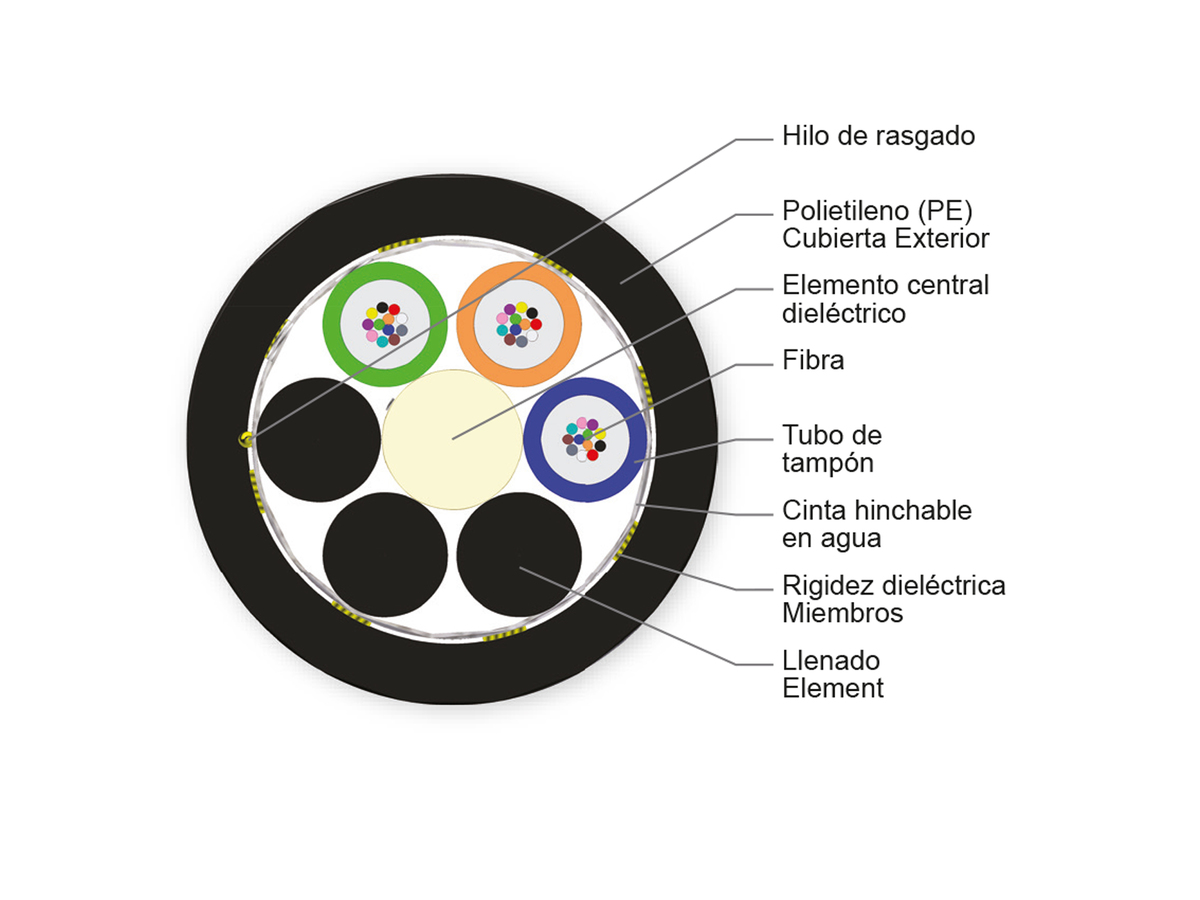

Diseño del cable

Elemento central	Dieléctrico
Número de fibras	36
Número de hilos de rasgado	1
Codificación de los colores del tubo de buffer, capa 1	Azul, Naranja, Verde
Color de la chaqueta externa	Negro
Material de la chaqueta externa	Polietileno (PE)
Elementos y/o armadura de resistencia a la tracción - Capa 1	Miembros de rigidez dieléctrica
Diámetro del tubo de buffer	2,5 mm
Número de tubos activos	3
Número de elementos de relleno	3
Número de posiciones del tubo	6
Cinta	Expandible en agua
Coloración de la fibra	Azul, Naranja, Verde, Marrón, Pizarra, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Verde agua
Fibras por tubo	12

Especificaciones mecánicas

Diámetro externo nominal	10,9 mm
Min. Bend Diameter Installation	328 mm
Min. Bend Diameter Operation	218 mm

Dimensiones

Peso del Cable

92 kg/km

Installation Conditions

Span	Initial Installation		NESC Light		NESC Medium		NESC Heavy
Span	SAG	Tension	SAG	Tension	SAG	Tension	SAG	Tension
15 m	1 %	171 N	0.4 %	485 N	1.7 %	690 N	2.4 %	1,024 N
30 m	1 %	343 N	0.5 %	846 N	2 %	1,173 N	2.9 %	1,705 N
46 m	1 %	514 N	0.5 %	1,167 N	2.2 %	1,594 N	3.2 %	2,292 N
61 m	1 %	685 N	0.5 %	1,463 N	2.3 %	1,980 N	3.5 %	2,827 N
76 m	1 %	857 N	0.6 %	1,744 N	2.5 %	2,342 N	3.7 %	3,326 N
91 m	1 %	1,028 N	0.6 %	2,014 N	2.6 %	2,687 N	3.9 %	3,799 N
107 m	1 %	1,199 N	0.6 %	2,274 N	2.7 %	3,019 N	4.1 %	4,252 N
122 m	1 %	1,371 N	0.6 %	2,527 N	2.8 %	3,339 N	4.2 %	4,688 N
137 m	1 %	1,542 N	0.6 %	2,774 N	2.9 %	3,650 N	4.4 %	5,111 N
152 m	1 %	1,713 N	0.7 %	3,016 N	3 %	3,954 N	4.5 %	5,523 N
168 m	1 %	1,885 N	0.7 %	3,254 N	3 %	4,251 N
183 m	1 %	2,056 N	0.7 %	3,488 N	3.1 %	4,543 N
198 m	1 %	2,227 N	0.7 %	3,719 N	3.2 %	4,829 N
213 m	1 %	2,399 N	0.7 %	3,947 N	3.2 %	5,111 N
229 m	1 %	2,570 N	0.7 %	4,172 N	3.3 %	5,388 N
244 m	1 %	2,742 N	0.7 %	4,394 N
259 m	1 %	2,913 N	0.7 %	4,615 N
274 m	1 %	3,084 N	0.7 %	4,834 N
290 m	1 %	3,256 N	0.8 %	5,051 N
305 m	1 %	3,427 N	0.8 %	5,266 N
320 m	1 %	3,598 N	0.8 %	5,479 N

Feature/Benefits

Design do tubo loose

Robustez mecânica e durabilidade ambiental

Auto-sustentado

Instalação fácil num único passo

Capa de polietileno (TRPE) resistente ao Tracking disponível

Adequado para instalações em potenciais de campo elétrico de até 25 kV

Design inovador à prova d'água

Oferece preparação de cabo eficiente e de fácil manuseio
