036EUF-T4100D20

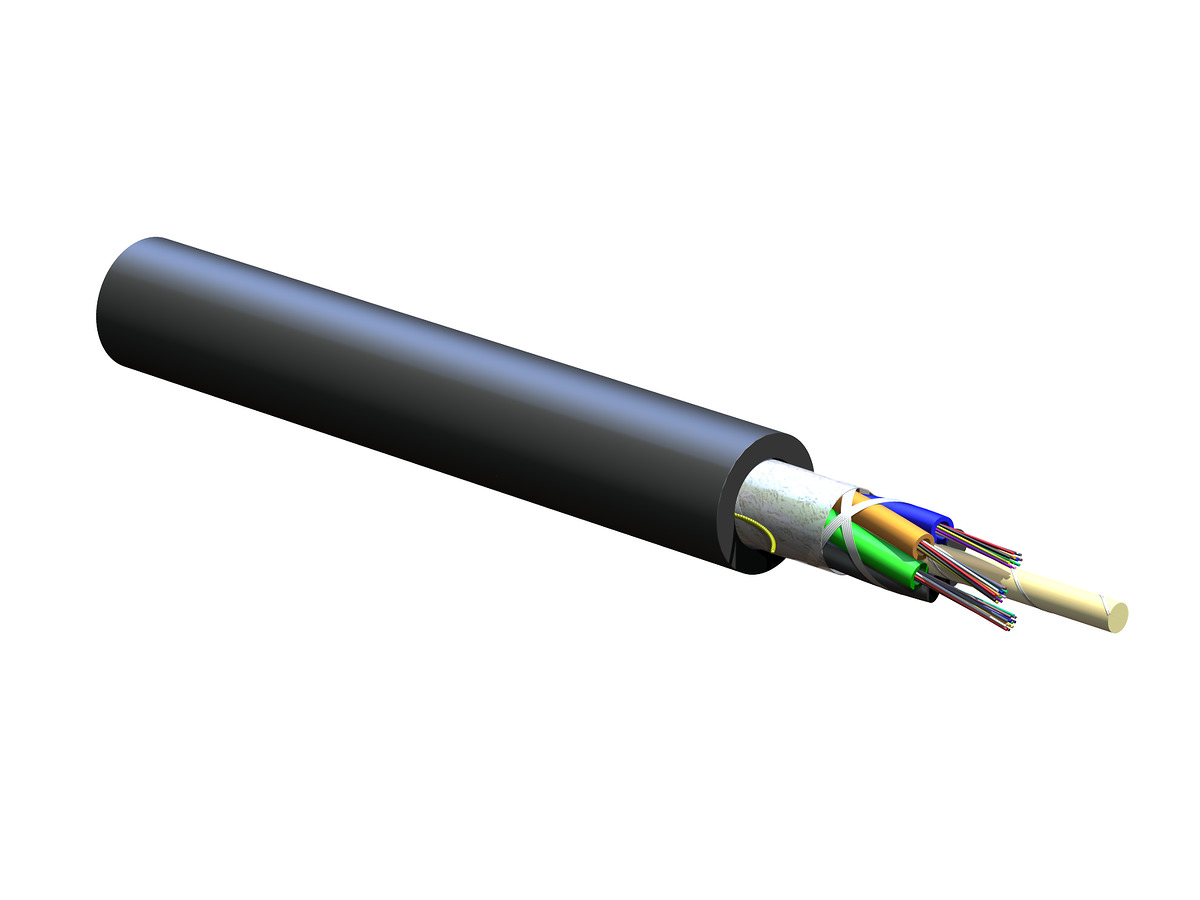

Cable loose tube FREEDM®, sin gel, Riser Cable loose tube FREEDM®, sin gel, Riser

Especificaciones generales

Número del producto	036EUF-T4100D20
Tipo de cable	Tubo holgado
Ambiente	Interno/externo
Tipo de producto	Dieléctrico
Categoría de la fibra	Monomodo (OS2)
Clasificación de la llama	Riser (OFNR)
Aplicación	Aéreo, Directamente enterrado, Conducto, uso general, Horizontal, Riser vertical
Geometría del cable	Redondo

Normas

RoHS	Libre de sustancias peligrosas según RoHS 2011/65/EU
Homologaciones y listados	National Electrical Code® (NEC®) OFNR, CSA OFN FT-4
Criterios de diseño y prueba	ANSI/ICEA S-104-696

Condiciones ambientales

Rango de temperatura, instalación	-10 °C a 60 °C (14 °F a 140 °F )
Rango de temperatura, funcionamiento	-40 °C a 70 °C (-40 °F a 158 °F )
Rango de temperatura, almacenamiento	-40 °C a 70 °C (-40 °F a 158 °F )

Diseño del cable

Elemento central	Dieléctrico
Número de fibras	36
Número de hilos de rasgado	2
Color de la chaqueta externa	Negro
Material de la chaqueta externa	Ignífugo, resistente a UV
Diámetro del tubo de buffer	2,5 mm
Número de tubos activos	3
Número de elementos de relleno	3
Número de posiciones del tubo	6
Cinta	Expandible en agua
Coloración de la fibra	Azul, Naranja, Verde, Marrón, Pizarra, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Verde agua
Fibras por tubo	12
Color Code Standards	Telcordia

Especificaciones mecánicas

Radio mínimo de curvatura de funcionamiento

130 mm

Tecnología de bloqueado contra agua sin gel

Preparación de cables fácil de accesarpreparation

Diseño de tubo holgado

Rendimiento estable y compatibilidad con todas las fibras comunes

Tubos y fibras codificadas por colores

Identificación facil y rápida

Estructura totalmente dieléctrica

No requiere conexión a tierra ni conexión

Instalaciones comunes

Aéreo en mensajero y conductos externos; riser vertical y horizontal para uso general según el artículo 770 del National Electrical Code® (NEC®)
