YF7F7CEGQ4A2A2Z100M

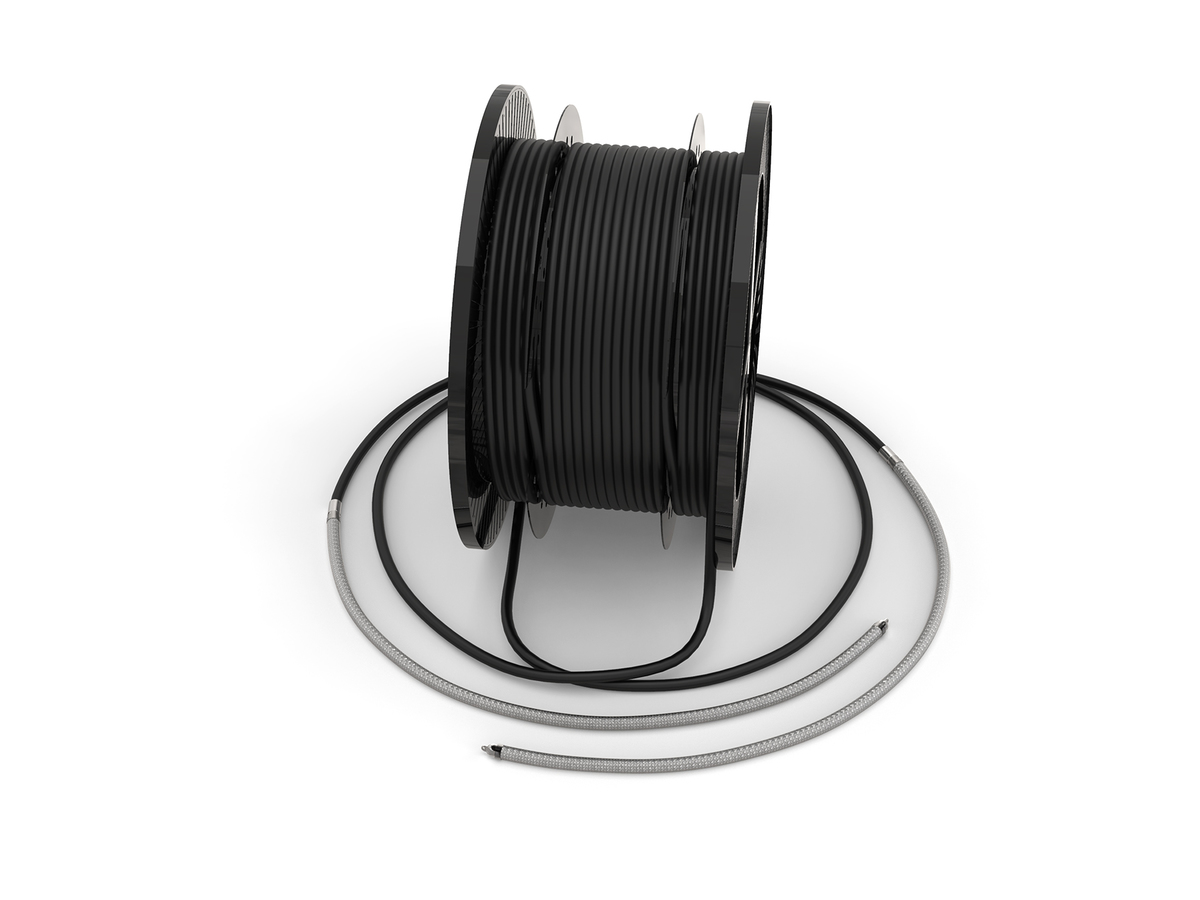

Troncos de Transporte Externo EDGE™ Rapid Connect 864F, Conectores 24F Fast-Track MTP, Cable RocketRibbon Externo (sin gel), Fibra SMF-28 Ultra, Monomodo, Ojales de tracción resistentes al agua, 100 metros
Especificaciones generales
| Número del producto | YF7F7CEGQ4A2A2Z100M |
| Categoría de la fibra | Monomodo (OS2) |
| Tipo de montaje del cable | EDGE™ Rapid Connect Trunk |
| Aplicación | Data Center Interconnect |
| Tipo de cable | Ribbon |
| Brand | EDGE™ |
Normas
| RoHS | Libre de sustancias peligrosas según RoHS 2011/65/EU |
Condiciones ambientales
| Rango de temperatura, instalación | -20 °C a 60 °C (-4 °F a 140 °F ) |
| Rango de temperatura, funcionamiento | -40 °C a 70 °C (-40 °F a 158 °F ) |
| Rango de temperatura, almacenamiento | -40 °C a 70 °C (-40 °F a 158 °F ) |
Diseño
| Número de fibras | 864 |
| Polaridad | Type Z |
| Tipo de fibra | Monomodo |
Especificaciones mecánicas
| Radio mínimo de curvatura de instalación | 300 mm |
| Radio mínimo de curvatura de funcionamiento | 300 mm |
Especificaciones - Conector A
| Reflectancia, típica | < -60 dB |
| Pérdida por inserción, máxima | 0,35 dB |
| Tipo de conector | 24 F Fast-Track-MTP (Pinned) |
| Material de la férula | Compuesto |
| Reflectancia | < -60 dB |
Especificaciones - Conector B
| Reflectancia, típica | < -60 dB |
| Pérdida por inserción, máxima | 0,35 dB |
| Tipo de conector | 24 F Fast-Track-MTP (Pinned) |
| Material de la férula | Compuesto |
| Reflectancia | < -60 dB |
Alza de tracción - Conector A
| Alza para tracción | Si |
| Diámetro externo de la alza | 33,02 mm |
Alza de tracción - Conector B
| Alza para tracción | Si |
| Diámetro externo de la alza | 33,02 mm |
Dimensiones
| Longitud | 100 m |
| Peso del Cable | 306 kg/km |
Informaciones del pedido
| Unidades por entrega | 1/1 |
Furcación - Conector A
| Longitud de la pierna | 3048 mm |
| Tipo de furcación | Single Furcation |
| Color de la pierna | Ribbon desnudo |
| Longitud menor de las piernas escalonadas (mm) | 1778 mm |
Furcación - Conector B
| Tipo de furcación | Single Furcation |
| Color de la pierna | Ribbon desnudo |
| Longitud menor de las piernas escalonadas (mm) | 1778 mm |
Tiempo de instalación reducido
El despliegue de un solo tronco con conteos de fibra ultra altos puede reducir el tiempo y el costo hasta en un 70 porcentaje en comparación con el despliegue de varios cables con conteos de fibra más bajos.
Fast-Track MTP
Una nueva tecnología de conector, con un perfil más pequeño, permite ojales de tracción de diámetro reducido en rutas restringidas.
Terminación de fábrica
Da como resultado un despliegue más rápido y un mejor rendimiento, lo que reduce los riesgos asociados con la instalación en el campo, la repetición del trabajo o la alta pérdida de inserción.
Costos de ruta reducidos
El EDGE RC reduce la cantidad de conducto que debe colocarse en el suelo, lo que aumenta el retorno de la inversión en la ruta.
Ojales de tracción resistentes al agua
Brinda protección adicional para los conectores cuando se instalan por debajo del nivel de la calle o dentro de conductos donde puede haber agua estancada o humedad.
