048TWP-T4180D20
Cable loose tube FREEDM®, sin gel, Plenum 48 F, multimodo de 50 µm (OM3)
Especificaciones generales
| Número del producto | 048TWP-T4180D20 |
| Código EAN | 4056418177380 |
| Tipo de cable | Tubo holgado |
| Ambiente | Interno/externo |
| Tipo de producto | Dieléctrico |
| Categoría de la fibra | 50 µm MM (OM3) |
| Clasificación de la llama | Plenum (OFCP) |
| Aplicación | Aéreo, Directamente enterrado, Conducto, uso general, Horizontal, Riser vertical, Plenum |
| Geometría del cable | Redondo |
Normas
| RoHS | Libre de sustancias peligrosas según RoHS 2011/65/EU |
| Homologaciones y listados | National Electrical Code® (NEC®) OFNP |
| Instalaciones comunes | Aéreo y conducto externo, riser vertical interno y horizontal para uso general según el artículo 770 del National Electrical Code® (NEC®) |
Condiciones ambientales
| Rango de temperatura, instalación | 0 °C a 60 °C (32 °F a 140 °F ) |
| Rango de temperatura, funcionamiento | -40 °C a 70 °C (-40 °F a 158 °F ) |
| Rango de temperatura, almacenamiento | -40 °C a 70 °C (-40 °F a 158 °F ) |

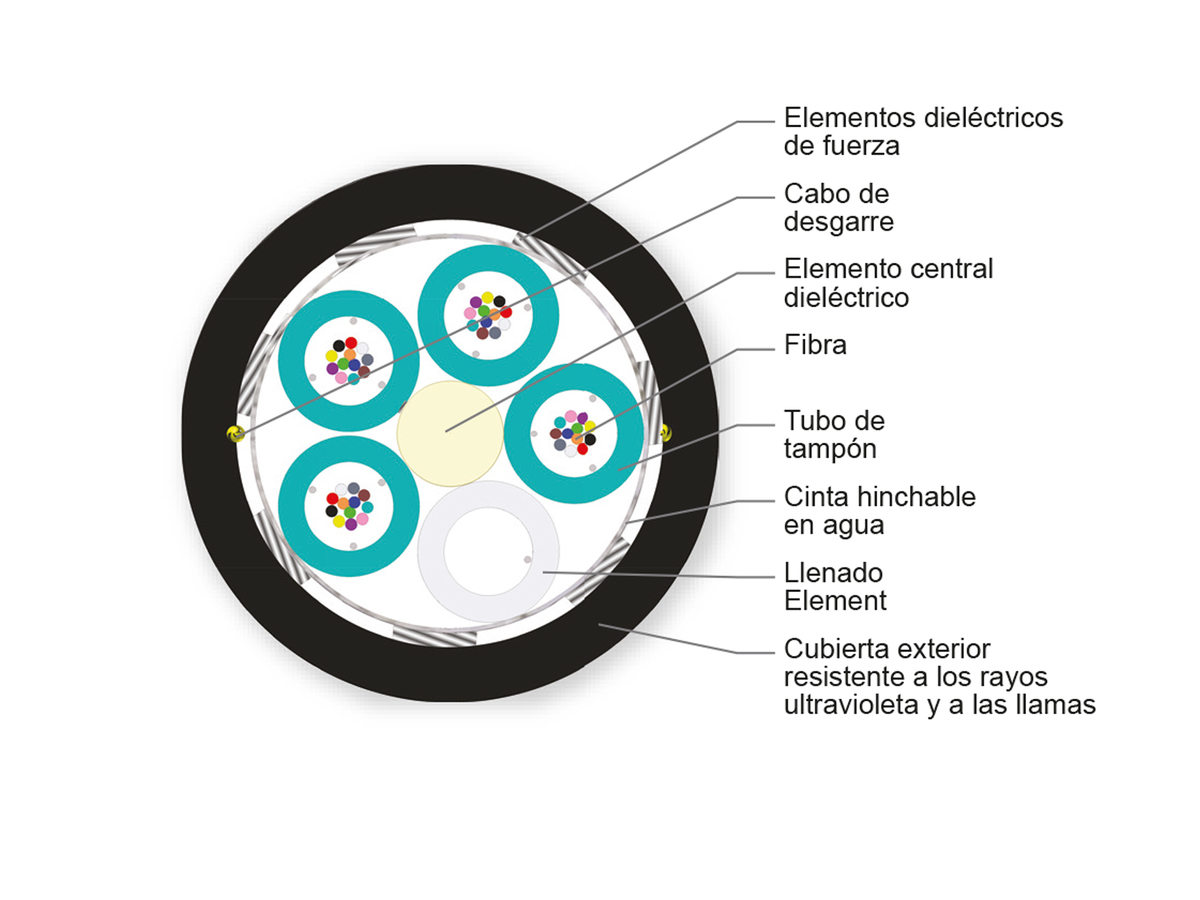

Diseño del cable
| Elemento central | Dieléctrico |
| Número de fibras | 48 |
| Número de hilos de rasgado | 2 |
| Color de la chaqueta externa | Negro |
| Material de la chaqueta externa | Ignífugo, resistente a UV |
| Elementos y/o armadura de resistencia a la tracción - Capa 1 | Miembros de rigidez dieléctrica |
| Color del tubo de buffer | Verde agua |
| Diámetro del tubo de buffer | 3 mm |
| Número de tubos activos | 4 |
| Número de elementos de relleno | 2 |
| Número de posiciones del tubo | 6 |
| Cinta | Expandible en agua |
| Coloración de la fibra | Azul, Naranja, Verde, Marrón, Pizarra, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Verde agua |
| Fibras por tubo | 12 |
| Color Code Standards | Telcordia |
Especificaciones mecánicas
| Máxima resistencia a la tracción, a largo plazo | 810 N |
| Máxima resistencia a la tracción, corto plazo | 2700 N |
| Radio mínimo de curvatura de instalación | 171 mm |
| Radio mínimo de curvatura de funcionamiento | 114 mm |
| Diámetro externo nominal | 13,4 mm |
Dimensiones
| Peso del Cable | 207 kg/km |
Gel-free waterblocking technology
Craft-friendly cable preparation
Loose tube design
Stable performance and compatibility with all common fiber types
Color-coded fibers
Quick and easy identification
All-dielectric construction
Requires no grounding or bonding
Common installations
Outdoor aerial and duct
