012TN4-T4S31A20

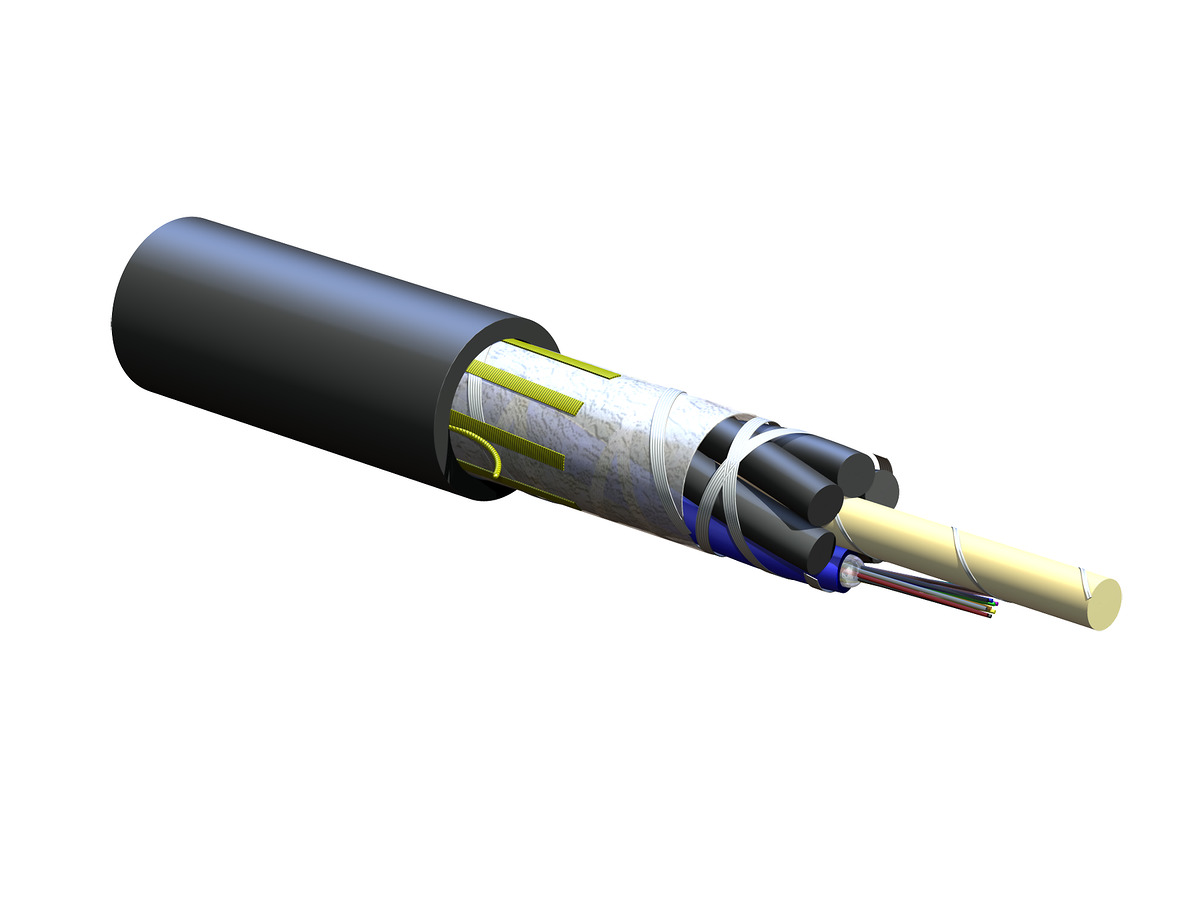

Cabo de curto alcance ADSS SOLO®, loose tube, preenchido com gel Cabo de curto alcance ADSS SOLO®, loose tube, preenchido com gel

Especificações gerais

Número do produto	012TN4-T4S31A20
Código EAN	4056418172774
Tipo de cabo	Loose Tube
Ambiente	Externo
Tipo de produto	Autoportante, ADSS
Categoria da fibra	50 µm MM (OM2)
Geometria do cabo	Outro

Standards

RoHS	Free of hazardous substances according to RoHS 2011/65/EU
Approvals and Listings	RDUP 7 CFR 1755.900 (formerly RUS)
Common Installations	Outdoor self-supporting aerial
Design and Test Criteria	ANSI/ICEA S-87-640

Condições ambientais

Faixa de temperatura, instalação	-30 °C para 70 °C (-22 °F para 158 °F )
Faixa de temperatura, operação	-40 °C para 70 °C (-40 °F para 158 °F )
Faixa de temperatura, armazenamento	-40 °C para 70 °C (-40 °F para 158 °F )

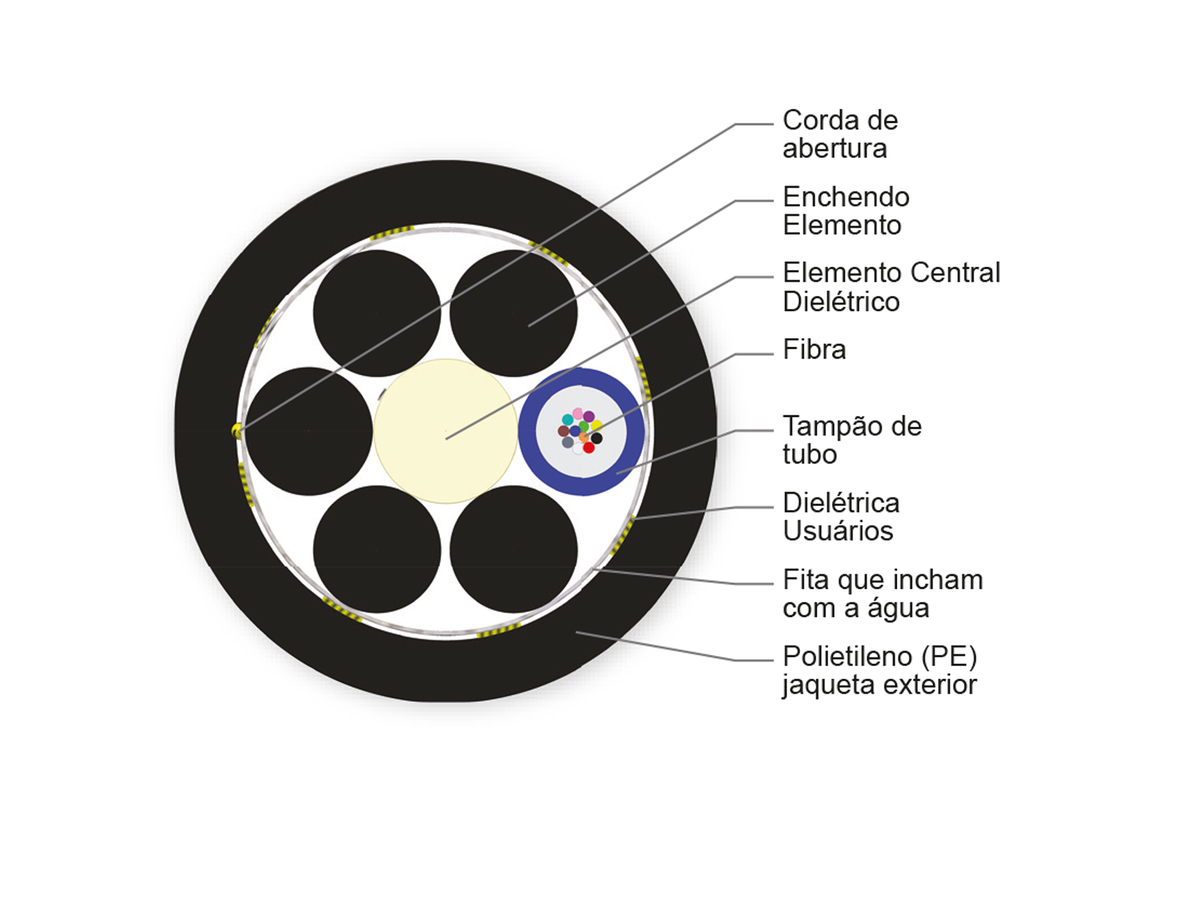

Projeto do cabo

Elemento central	Dielétrico
Contagem da fibra	12
Número de fios de rasgamento	1
Codificação de cores do tubo de buffer, camada 1	Blue
Cor da capa externa	Preto
Material da capa externa	Polietileno (PE)
Elementos e/ou armadura de resistência à tração - Camada 1	Membros de rigidez dielétrica
Diâmetro do tubo de buffer	2,5 mm
Número de tubos ativos	1
Número de elementos de enchimento	5
Número de posições do tubo	6
Fita	Expansível em água
Coloração da fibra	Azul, Laranja, Verde, Marrom, Ardósia, Branco, Vermelho, Preto, Amarelo, Violeta, Rosa, Verde-água
Fibras por tubo	12

Especificações mecânicas

Diâmetro externo nominal	10,9 mm
Min. Bend Diameter Installation	328 mm
Min. Bend Diameter Operation	218 mm

Optical Characteristics

Fiber Code	T
Performance Option Code	31
Fiber Category	OM2
Fiber Type	Multimode
Fiber Name	50 µm MM (OM2)
Maximum Attenuation	3.0 dB/km / 1.0 dB/km
Wavelengths	850 nm / 1300 nm
Fiber Compliance	IEC 60793-2-10
Fiber Core Diameter	50 µm
Serial 1 Gigabit Ethernet	750 m / 600 m
Serial 10 Gigabit Ethernet	150 m / -
Minimum Effective Modal Bandwidth (EMB)	950 MHz*km / -
Min. Overfilled Launch (OFL) Bandwidth	700 MHzkm / 500 MHzkm

Dimensões

Peso do Cabo

92 kg/km (61,82 lb/1000 ft)

Installation Conditions

Span	Initial Installation		NESC Light		NESC Medium		NESC Heavy
Span	SAG	Tension	SAG	Tension	SAG	Tension	SAG	Tension
15 m (49,2 ft)	1 %	171 N (38,4 lbf)	0,4 %	485 N (109 lbf)	1,7 %	690 N (155,1 lbf)	2,4 %	1.024 N (230,2 lbf)
30 m (98,4 ft)	1 %	343 N (77,1 lbf)	0,5 %	846 N (190,2 lbf)	2 %	1.173 N (263,7 lbf)	2,9 %	1.705 N (383,3 lbf)
46 m (150,9 ft)	1 %	514 N (115,5 lbf)	0,5 %	1.167 N (262,4 lbf)	2,2 %	1.594 N (358,4 lbf)	3,2 %	2.292 N (515,3 lbf)
61 m (200,1 ft)	1 %	685 N (154 lbf)	0,5 %	1.463 N (328,9 lbf)	2,3 %	1.980 N (445,1 lbf)	3,5 %	2.827 N (635,5 lbf)
76 m (249,3 ft)	1 %	857 N (192,7 lbf)	0,6 %	1.744 N (392,1 lbf)	2,5 %	2.342 N (526,5 lbf)	3,7 %	3.326 N (747,7 lbf)
91 m (298,5 ft)	1 %	1.028 N (231,1 lbf)	0,6 %	2.014 N (452,8 lbf)	2,6 %	2.687 N (604,1 lbf)	3,9 %	3.799 N (854 lbf)
107 m (351 ft)	1 %	1.199 N (269,6 lbf)	0,6 %	2.274 N (511,2 lbf)	2,7 %	3.019 N (678,7 lbf)	4,1 %	4.252 N (955,9 lbf)
122 m (400,2 ft)	1 %	1.371 N (308,2 lbf)	0,6 %	2.527 N (568,1 lbf)	2,8 %	3.339 N (750,6 lbf)	4,2 %	4.688 N (1.053,9 lbf)
137 m (449,4 ft)	1 %	1.542 N (346,7 lbf)	0,6 %	2.774 N (623,6 lbf)	2,9 %	3.650 N (820,5 lbf)	4,4 %	5.111 N (1.149 lbf)
152 m (498,6 ft)	1 %	1.713 N (385,1 lbf)	0,7 %	3.016 N (678 lbf)	3 %	3.954 N (888,9 lbf)	4,5 %	5.523 N (1.241,6 lbf)
168 m (551 ft)	1 %	1.885 N (423,8 lbf)	0,7 %	3.254 N (731,5 lbf)	3 %	4.251 N (955,7 lbf)
183 m (600,2 ft)	1 %	2.056 N (462,2 lbf)	0,7 %	3.488 N (784,1 lbf)	3,1 %	4.543 N (1.021,3 lbf)
198 m (649,4 ft)	1 %	2.227 N (500,6 lbf)	0,7 %	3.719 N (836,1 lbf)	3,2 %	4.829 N (1.085,6 lbf)
213 m (698,6 ft)	1 %	2.399 N (539,3 lbf)	0,7 %	3.947 N (887,3 lbf)	3,2 %	5.111 N (1.149 lbf)
229 m (751,1 ft)	1 %	2.570 N (577,8 lbf)	0,7 %	4.172 N (937,9 lbf)	3,3 %	5.388 N (1.211,3 lbf)
244 m (800,3 ft)	1 %	2.742 N (616,4 lbf)	0,7 %	4.394 N (987,8 lbf)
259 m (849,5 ft)	1 %	2.913 N (654,9 lbf)	0,7 %	4.615 N (1.037,5 lbf)
274 m (898,7 ft)	1 %	3.084 N (693,3 lbf)	0,7 %	4.834 N (1.086,7 lbf)
290 m (951,2 ft)	1 %	3.256 N (732 lbf)	0,8 %	5.051 N (1.135,5 lbf)
305 m (1.000,4 ft)	1 %	3.427 N (770,4 lbf)	0,8 %	5.266 N (1.183,8 lbf)
320 m (1.049,6 ft)	1 %	3.598 N (808,9 lbf)	0,8 %	5.479 N (1.231,7 lbf)

Característica/Benefícios

Loose tube design

Mechanical ruggedness and environmental durability

Self-supporting

Easy, one-step installation

Track-resistant polyethylene (TRPE) jacket available

Suitable for installations up to 25 kV electric field potential

Innovative waterblocking design

Provides efficient and craft-friendly cable preparation
