036EN4-T4S01A20

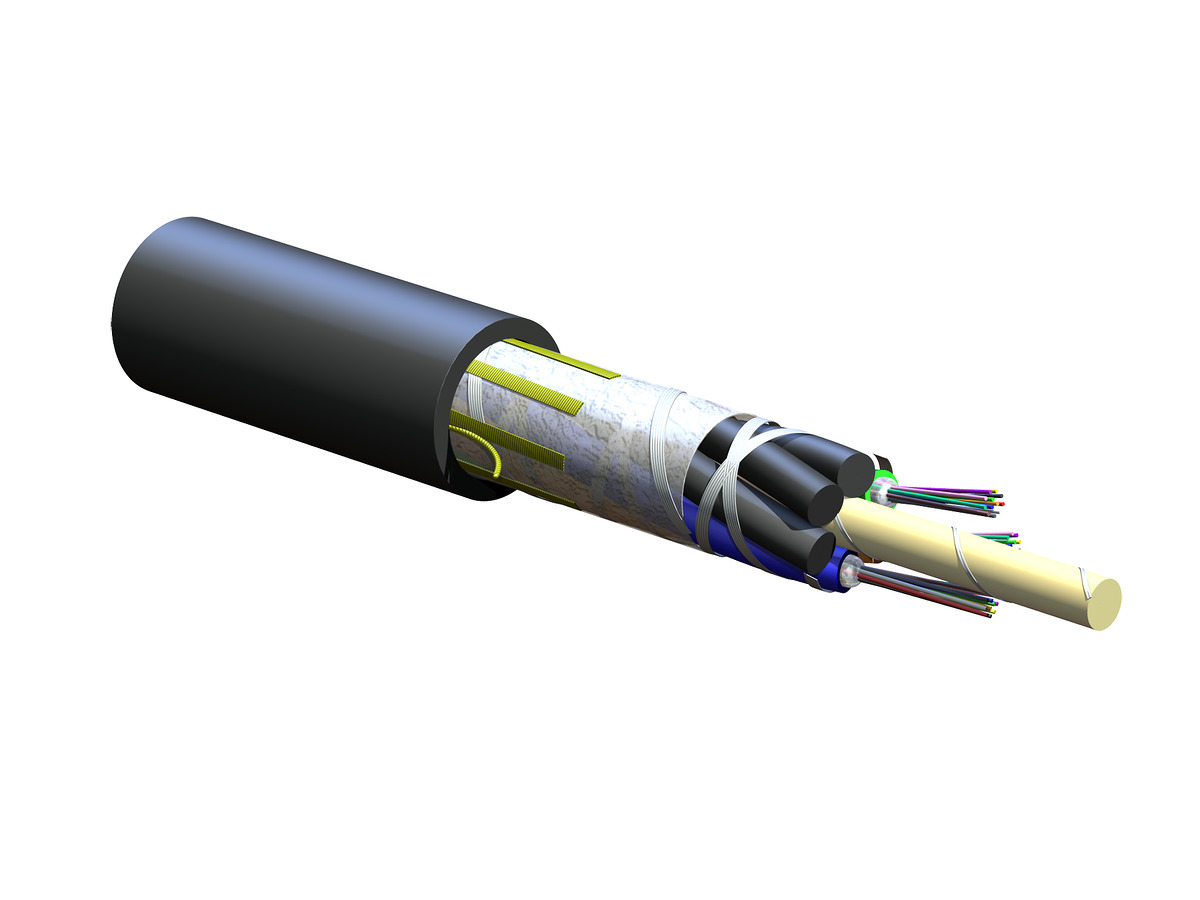

Cabo de curto alcance ADSS SOLO®, loose tube, preenchido com gel Cabo de curto alcance ADSS SOLO®, loose tube, preenchido com gel

Especificações gerais

Número do produto	036EN4-T4S01A20
Tipo de cabo	Loose Tube
Ambiente	Externo
Tipo de produto	Autoportante, ADSS
Categoria da fibra	Monomodo (OS2)
Geometria do cabo	Outro

Normas

RoHS	Livre de substâncias perigosas de acordo com RoHS 2011/65/EU
Aprovações e listas	RDUP 7 CFR 1755.900 (anteriormente RUS)
Instalações comuns	Aéreo auto-sustentado externo
Projeto e critérios de teste	ANSI/ICEA S-87-640

Condições ambientais

Faixa de temperatura, instalação	-30 °C para 70 °C (-22 °F para 158 °F )
Faixa de temperatura, operação	-40 °C para 70 °C (-40 °F para 158 °F )
Faixa de temperatura, armazenamento	-40 °C para 70 °C (-40 °F para 158 °F )

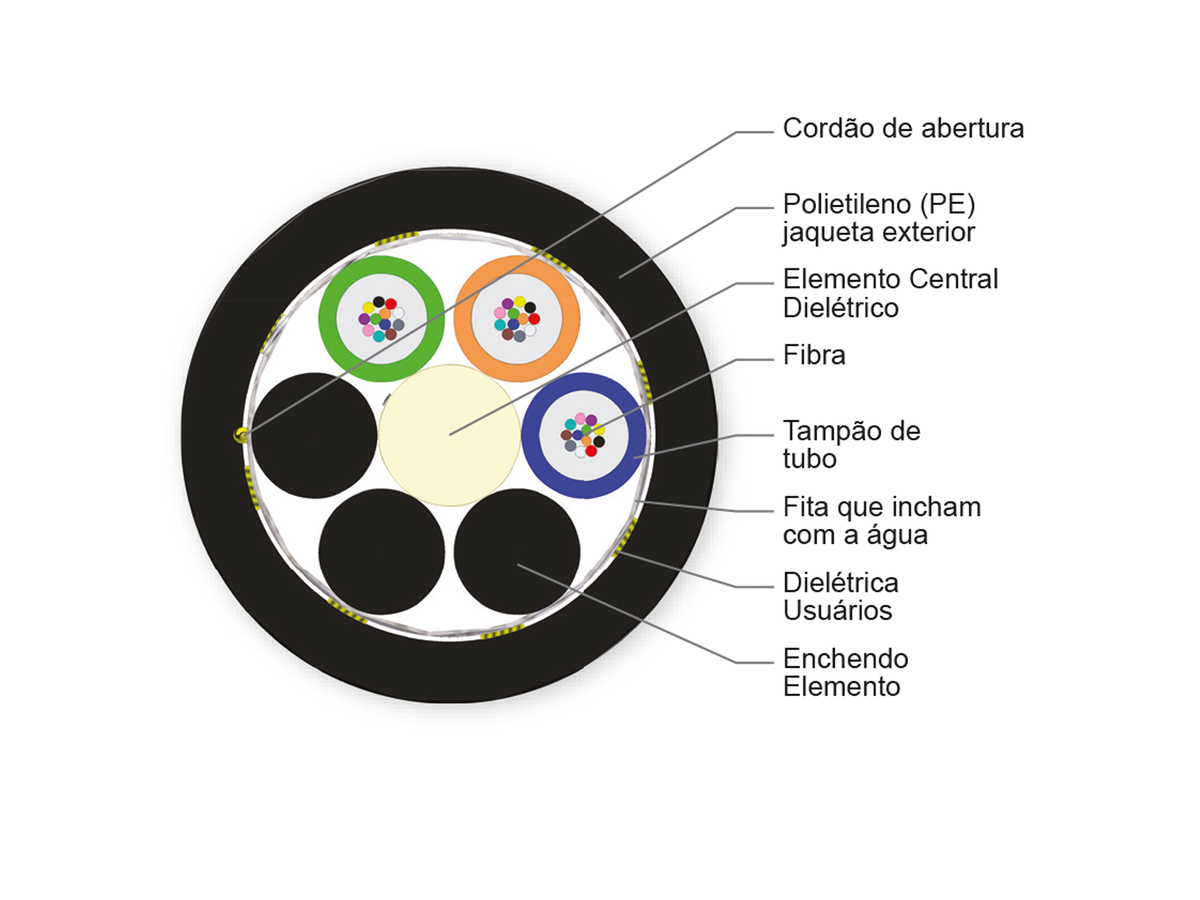

Projeto do cabo

Elemento central	Dielétrico
Contagem da fibra	36
Número de fios de rasgamento	1
Codificação de cores do tubo de buffer, camada 1	Azul, Laranja, Verde
Cor da capa externa	Preto
Material da capa externa	Polietileno (PE)
Elementos e/ou armadura de resistência à tração - Camada 1	Membros de rigidez dielétrica
Diâmetro do tubo de buffer	2,5 mm
Número de tubos ativos	3
Número de elementos de enchimento	3
Número de posições do tubo	6
Fita	Expansível em água
Coloração da fibra	Azul, Laranja, Verde, Marrom, Ardósia, Branco, Vermelho, Preto, Amarelo, Violeta, Rosa, Verde-água
Fibras por tubo	12

Especificações mecânicas

Diâmetro externo nominal	10,9 mm
Min. Bend Diameter Installation	328 mm
Min. Bend Diameter Operation	218 mm

Optical Characteristics

Fiber Code	E
Performance Option Code	01
Fiber Category	OS2
Fiber Type	Single-mode (OS2) / 250 µm
Fiber Name	Single-mode (OS2)
Maximum Attenuation	0.4 dB/km / 0.4 dB/km / 0.3 dB/km
Wavelengths	1310 nm / 1383 nm / 1550 nm
Fiber Compliance	ITU-T G.652.D

Dimensões

Peso do Cabo

92 kg/km

Installation Conditions

Span	Initial Installation		NESC Light		NESC Medium		NESC Heavy
Span	SAG	Tension	SAG	Tension	SAG	Tension	SAG	Tension
15 m (49,2 ft)	1 %	171 N (38,4 lbf)	0,4 %	485 N (109 lbf)	1,7 %	690 N (155,1 lbf)	2,4 %	1.024 N (230,2 lbf)
30 m (98,4 ft)	1 %	343 N (77,1 lbf)	0,5 %	846 N (190,2 lbf)	2 %	1.173 N (263,7 lbf)	2,9 %	1.705 N (383,3 lbf)
46 m (150,9 ft)	1 %	514 N (115,5 lbf)	0,5 %	1.167 N (262,4 lbf)	2,2 %	1.594 N (358,4 lbf)	3,2 %	2.292 N (515,3 lbf)
61 m (200,1 ft)	1 %	685 N (154 lbf)	0,5 %	1.463 N (328,9 lbf)	2,3 %	1.980 N (445,1 lbf)	3,5 %	2.827 N (635,5 lbf)
76 m (249,3 ft)	1 %	857 N (192,7 lbf)	0,6 %	1.744 N (392,1 lbf)	2,5 %	2.342 N (526,5 lbf)	3,7 %	3.326 N (747,7 lbf)
91 m (298,5 ft)	1 %	1.028 N (231,1 lbf)	0,6 %	2.014 N (452,8 lbf)	2,6 %	2.687 N (604,1 lbf)	3,9 %	3.799 N (854 lbf)
107 m (351 ft)	1 %	1.199 N (269,6 lbf)	0,6 %	2.274 N (511,2 lbf)	2,7 %	3.019 N (678,7 lbf)	4,1 %	4.252 N (955,9 lbf)
122 m (400,2 ft)	1 %	1.371 N (308,2 lbf)	0,6 %	2.527 N (568,1 lbf)	2,8 %	3.339 N (750,6 lbf)	4,2 %	4.688 N (1.053,9 lbf)
137 m (449,4 ft)	1 %	1.542 N (346,7 lbf)	0,6 %	2.774 N (623,6 lbf)	2,9 %	3.650 N (820,5 lbf)	4,4 %	5.111 N (1.149 lbf)
152 m (498,6 ft)	1 %	1.713 N (385,1 lbf)	0,7 %	3.016 N (678 lbf)	3 %	3.954 N (888,9 lbf)	4,5 %	5.523 N (1.241,6 lbf)
168 m (551 ft)	1 %	1.885 N (423,8 lbf)	0,7 %	3.254 N (731,5 lbf)	3 %	4.251 N (955,7 lbf)
183 m (600,2 ft)	1 %	2.056 N (462,2 lbf)	0,7 %	3.488 N (784,1 lbf)	3,1 %	4.543 N (1.021,3 lbf)
198 m (649,4 ft)	1 %	2.227 N (500,6 lbf)	0,7 %	3.719 N (836,1 lbf)	3,2 %	4.829 N (1.085,6 lbf)
213 m (698,6 ft)	1 %	2.399 N (539,3 lbf)	0,7 %	3.947 N (887,3 lbf)	3,2 %	5.111 N (1.149 lbf)
229 m (751,1 ft)	1 %	2.570 N (577,8 lbf)	0,7 %	4.172 N (937,9 lbf)	3,3 %	5.388 N (1.211,3 lbf)
244 m (800,3 ft)	1 %	2.742 N (616,4 lbf)	0,7 %	4.394 N (987,8 lbf)
259 m (849,5 ft)	1 %	2.913 N (654,9 lbf)	0,7 %	4.615 N (1.037,5 lbf)
274 m (898,7 ft)	1 %	3.084 N (693,3 lbf)	0,7 %	4.834 N (1.086,7 lbf)
290 m (951,2 ft)	1 %	3.256 N (732 lbf)	0,8 %	5.051 N (1.135,5 lbf)
305 m (1.000,4 ft)	1 %	3.427 N (770,4 lbf)	0,8 %	5.266 N (1.183,8 lbf)
320 m (1.049,6 ft)	1 %	3.598 N (808,9 lbf)	0,8 %	5.479 N (1.231,7 lbf)

Característica/Benefícios

Loose tube design

Mechanical ruggedness and environmental durability

Self-supporting

Easy, one-step installation

Track-resistant polyethylene (TRPE) jacket available

Suitable for installations up to 25 kV electric field potential

Innovative waterblocking design

Provides efficient and craft-friendly cable preparation
