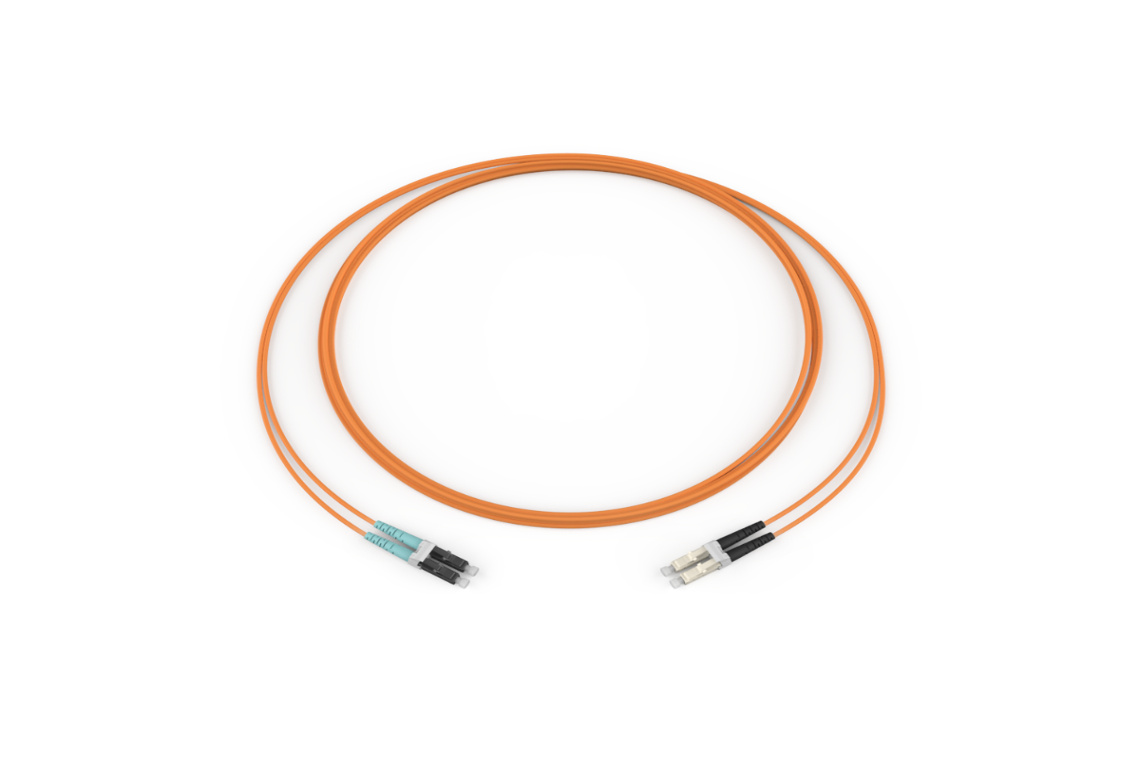

050502B5Z20010M | LC Duplex to LC Duplex Patch cord, 2 F, Zipcord Tight-Buffered Cable, LSZH, 2.0 mm legs 50 µm ClearCurve® multimode (OM2), 10 m

通用规范

产品编码	050502B5Z20010M
EAN Code	4056418170947
阻燃等级	LSZH™/FRNC
光纤类别	50 µm 多模 (OM2)
产品类型	核心产品
光缆组件类型	2芯
光缆类型	紧套的

标准

RoHS	无有害物质根据RoHS 2011/65/EU
互操作性	兼容TIA/EIA-604-10

环境条件

温度范围，安装	-5 °C - 50 °C (23 °F - 122 °F )
温度范围，操作	-10 °C - 60 °C (14 °F - 140 °F )
温度范围，存储	-10 °C - 60 °C (14 °F - 140 °F )

设计

光纤芯数	2
外护套材料	LSZH™/FRNC
外护套颜色	橙色

机械特性

最小弯曲半径	10 mm
拉伸强度	300 N
标称外径	4 mm
抗压	1000 N/10 cm

光学特性

光纤代码	T
性能选项代码	38
光纤类别	OM2
光纤类型	多模
光纤名称	50 µm 多模 (OM2)
最大衰减	2.8 dB/km / 1.0 dB/km
波长	850 nm / 1300 nm
光纤符合性	IEC 60793-2-10
光纤纤芯直径	50 µm
包层直径	125 µm
涂层直径	242 µm
穿行1G 以太网	750 m / 600 m
串行10 Gigabit 以太网	150 m / -
最小有效模式带宽(EMB)	950 MHz*km / -
最小满注发射(OFL)带宽	700 MHzkm / 500 MHzkm

Specifications - Connector A

研磨	PC
插入损耗，典型	0.35 dB
插入损耗，最大	0.5 dB
护套缆拉伸强度	44 N
耐久性	≤ 0.2 dB 500 插拔, FOTP-21
键控（安全）	没有
尾套颜色	黑色 / 白色
连接器类型	LC 双工
插芯材料	陶瓷
配线箱颜色	黑色
配线箱材料	复合材料
尾套类型	单个

Specifications - Connector B

研磨	PC
插入损耗，典型	0.35 dB
插入损耗，最大	0.5 dB
护套缆拉伸强度	44 N
耐久性	≤ 0.2 dB 500 插拔, FOTP-21
键控（安全）	没有
尾套颜色	黑色 / 白色
连接器类型	LC 双工
插芯材料	陶瓷
配线箱颜色	黑色
尾套类型	单个

尺寸

长度	10 m
外直径	2 mm
Weight	0.09 kg

订购信息

包装方法	纸板箱
每次交付的单元数	1/1
Shipping Height	180 mm
Shipping Width	250 mm
Shipping Depth	380 mm

连接器

- LC 双工连接器，符合 TIA/EIA-604 -10
- 所有连接器都经过 FOTP -21 测试。
- 连接器均经过预研磨，提供绝佳的端面几何结构，以提高长期性能。

光缆

- 低烟 (IEC 61034)、无卤 (LSZH)，对 IEC 60332-3-24 (C) 阻燃，且对 IEC 60754-2 (FRNC) 具有非腐蚀性
- 光缆不含金属，因此无接地回路或潜在均衡问题。全干设计（无油膏）。
- 外护套颜色：OM1、OM2 – 橙色；OM3、OM4 – 水蓝色；OS2 – 黄色
