012Z6J-32325E2G
FREEDM™ Breakout Tight Buffer Indoor/Outdoor Cable (2.0 mm) 12 F E9/125 SMF-28® ULTRA TB3, Dca-s1a,d1,a1
通用规范
| 产品编码 | 012Z6J-32325E2G |
| 光缆类型 | 紧套的 |
| 环境 | 室内/室外 |
| 产品类型 | 绝缘铠装 |
| 光纤类别 | SMF-28® Ultra 242 光纤 |
| 阻燃等级 | LSZH™/FRNC |
| 代码依据EN 60794-1-1 (DIN VDE 0888-100-1) | UT-VQ(ZN)H(ZN)BH |
| 应用 | 管道, 垂直竖井, 通用型, 水平 |
| Cable geometry | Round |
标准
| 对火反应 | Dca, s1a, d1, a1 |
| RoHS | 无有害物质根据RoHS 2011/65/EU |
| 阻水材料 | IEC 60794-1-22 方法 F5B |
| 火焰传播试验 | 根据 IEC 60332-1-2 (单根缆) 和 IEC 60332-1-2-24 (几束缆) 提供阻燃 |
| 对火反应要求 | 根据 EN 50575 和 EN 13501-6 对火灾的反应 |
| 烟浓度 | 低烟到 IEC 61034 |
| 卤素含量测试 | 无卤根据IEC 60754-1 |
| 腐蚀水平 | 对 IEC 的无腐蚀性60754-2 |
环境条件
| 温度范围，安装 | -5 °C - 50 °C (23 °F - 122 °F ) |
| 温度范围，操作 | -20 °C - 60 °C (-4 °F - 140 °F ) |
| 温度范围，存储 | -25 °C - 70 °C (-13 °F - 158 °F ) |

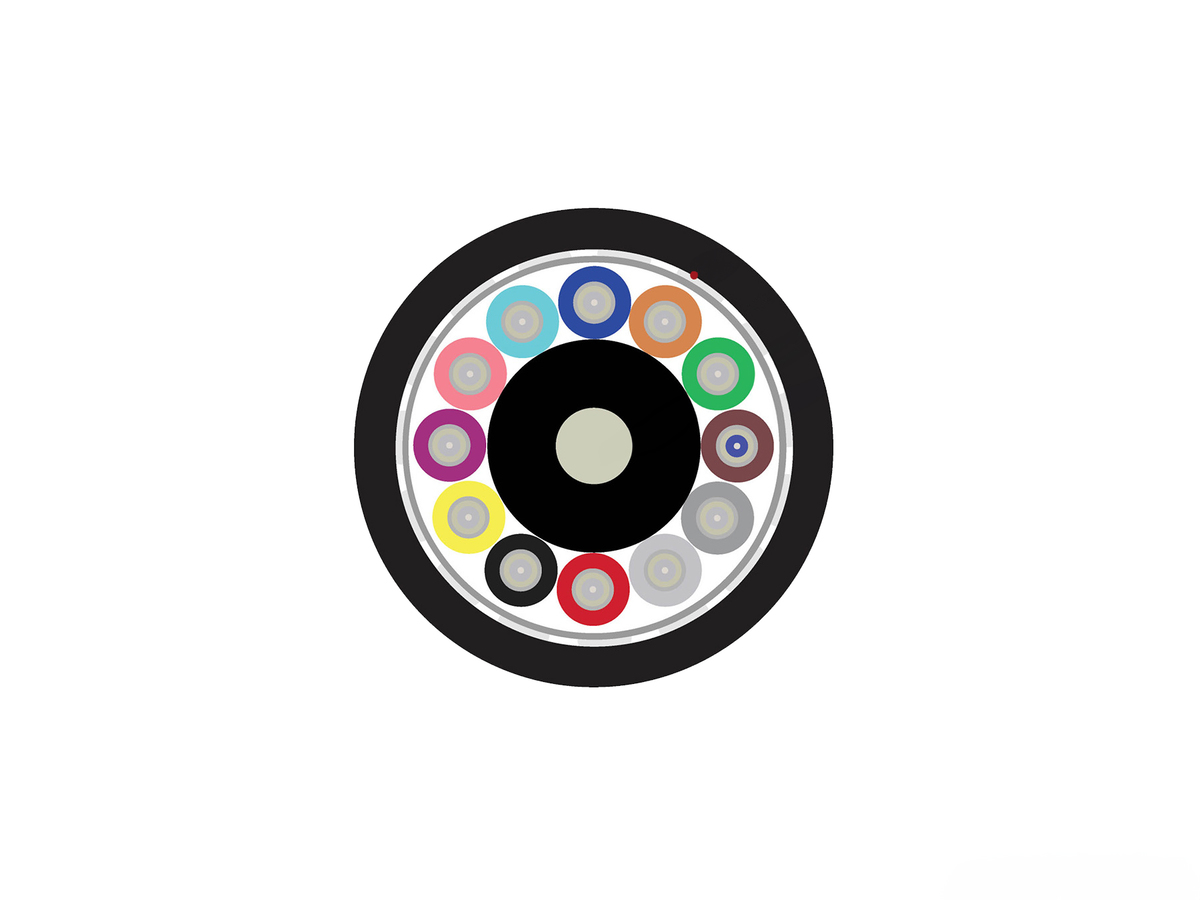

光缆设计
| 光缆标识 | Meter - Handset - CE 17 EN 50575 Dca-s1a,d1,a1 - Sine - CORNING - Fiber Optic Cable - Year - FREEDM(TM) UT-VQ(ZN)H(ZN)BH 12 E9/125 TB3 2.0 LSZH(TM)/FRNC |
| 中心单元 | 带 FRNC/LSZH 涂层的绝缘 |
| 光纤芯数 | 12 |
| 撕拉绳数 | 1 |
| 外护套颜色 | 黑色 |
| 缓冲直径 | 900 µm |
| 外护套材料 | 阻燃、无腐蚀、低烟无卤 (FRNC/LSZH) 材料 |
| 中心单元直径 | 5.9 mm |
| 外护套标称厚度 | 1.2 mm |
| 拉伸强度单元和/或铠装 - 层1 | 层压玻璃纱铠装 |
| 芯数/子单元 | 1 |
| 子单元数 | 12 |
| 子单元颜色 | 灰色带打印子单元编号 |
| 子单元直径 | 2 mm |
| 子单元护套材料 | 阻燃、无腐蚀、低烟无卤 (FRNC/LSZH) 材料 |
| 子单元标称厚度 | 0.35 mm |
| 子单元拉伸强度单元铠装 | 芳纶纱加强单元 |
| 带子 | 水膨胀 |
| 拉伸强度单元和/或铠装 | 层压玻璃纱铠装 |
| 紧套颜色子单元 | 黄色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色 |
| 紧套颜色子单元 | 黄色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色, 白色 |
| 紧套类型 | TB3 (易剥至10 cm) |
| 阻燃等级 | LSZH™/FRNC |
机械特性
| 파쇄 저항(가역적) | 2000 N/10 cm |
| Crush Resistance (reversible), Outdoor Cable | 2000 N/10 cm |
| Fire Load | 3.11 MJ/m |
| 最大安装拉伸强度 | 2500 N |
| 最小安装弯曲半径 | 260 mm |
| 最小操作弯曲半径 | 195 mm |
| 标称外径 | 13.1 mm |
光学特性
| 光纤代码 | Z |
| 性能选项代码 | 25 |
| 光纤类别 | OS2 |
| 光纤类型 | Single-mode (OS2) / 250 µm |
| 光纤名称 | 抗弯单模 (OS2) |
| 最大衰减 | 0.38 dB/km / 0.38 dB/km / 0.25 dB/km |
| 波长 | 1310 nm / 1383 nm / 1550 nm |
| 光纤符合性 | ITU-T G.652.D和ITU-T G.657.A1 |
| 光纤纤芯直径 | 8.2 µm |
| 包层直径 | 125 µm |
| 涂层直径 | 242 µm |
| Dispersion @ 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion @ 1625 nm | ≤ 22 [ps/(nm*km)] |
| 光缆截止波长 | 1260 nm |
| 在1310nm的模场直径 | 9.2 µm |
| 1550nm的模场直径 | 10.4 µm |
| PMD链路设计值 | ≤ 0.04 ps/√km |
| PMD最大单独光纤 | ≤ 0.1 ps/√km |
尺寸
| Cable Weight | 175 kg/km |
| Max. cable length per reel/drum | 2000 m |
Waterblocking technology
OSP (outdoor) applications
All-dielectric construction
Requires no grounding or bonding
UV- and microbe-resistant
Can be installed in ducts or conduits
Dry cable core by means of water-swellable tape and elements
Allows efficient and craft-friendly cable preparation in outdoor or indoor/outdoor applications
Laminated glass yarns
Improved rodent resistance
Small diameter and bend radius
Easy installation in space-constrained areas
TB3 tight buffered construction
Easy and consistent stripping over 10 cm
Flame retardant
LSZH/FRNC
