E797902QNZ20006M

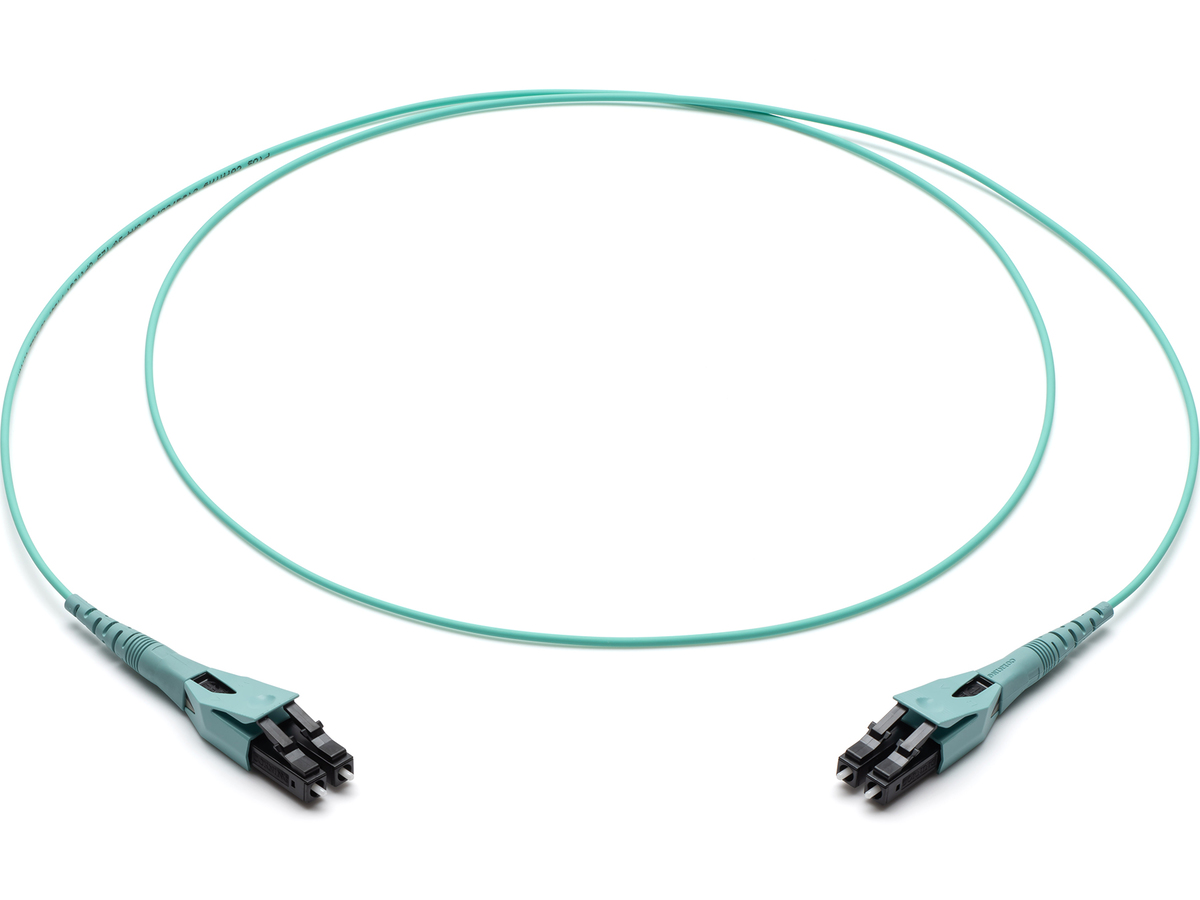

EDGE™ 2.0 mm Multimode Patch Cord, LSZH™, CPR Dca ClearCurve® OM4, Low-Loss, LC UPC Uniboot to LC UPC Uniboot, 6 m
General Specifications
| Product Number | E797902QNZ20006M |
| 阻燃等级 | LSZH™/FRNC |
| 光纤类别 | 50 µm 多模 (OM4) |
| 产品类型 | 核心产品/快速交付 |
| 光缆组件类型 | 跳线 |
| 环境 | 室内 |
| 应用 | 数据中心 |
| 光缆类型 | 紧套的 |
| Brand | EDGE™ |
标准
| 光纤标准 | IEC 60793-2-10 A1-OM4 |
| 对火反应 | Dca |
| RoHS | 无有害物质根据RoHS 2011/65/EU |
| 互操作性 | IEC 61754 |
环境条件
| 温度范围，安装 | -10 °C to 60 °C (14 °F to 140 °F ) |
| 温度范围，操作 | -10 °C to 60 °C (14 °F to 140 °F ) |
| 温度范围，存储 | -10 °C to 60 °C (14 °F to 140 °F ) |
设计
| 光纤芯数 | 2 |
| 外护套材料 | LSZH™/FRNC |
| 外护套颜色 | 水蓝色 |
| 极性 | Crossed, TIA-568 Type-B |
机械特性
| 火灾荷载 | 0.3 MJ/m |
| 最小弯曲半径 | 10 mm |
| 拉伸强度 | 150 N |
| 标称外径 | 2 mm |
| 抗压 | 1000 N/10 cm |
| 最小安装弯曲半径 | 20 mm |
| 最小操作弯曲半径 | 10 mm |
Caractéristiques optiques
| Code de la fibre | T |
| Code d'option de performance | 98 |
| Catégorie de fibre optique | OM4 |
| Type de fibre | Multimode |
| Nom de la fibre | 50 µm MM (OM4) |
| Atténuation maximale | 3,8 dB/km / 2,0 dB/km |
| Longueurs d'onde | 850 nm / 1300 nm |
| Conformité aux normes | IEC 60793-2-10 |
| Diamètre du cœur | 50 µm |
| Diamètre de gaine | 125 µm |
| Diamètre du revêtement primaire | 242 µm |
| Longueur de transmission pour 1 Gigabit Ethernet | 1000 m / 600 m |
| Longueur de transmission pour 10 Gigabit Ethernet | 550 m / - |
| EMB (Minimum Effective Modal Bandwidth) | 4700 MHz*km / - |
| Bande OFL (Min. Overfilled Launch) | 3500 MHz*km / 500 MHz*km |
Specifications - Connector A
| 研磨 | UPC |
| 插入损耗，典型 | 0.1 dB |
| 插入损耗，最大 | 0.15 dB |
| 护套缆拉伸强度 | 50 N |
| 耐久性 | ≤ 0.2 dB 500 插拔, FOTP-21 |
| 键控（安全） | 没有 |
| 尾套颜色 | 水蓝色 |
| 连接器类型 | LC UPC uniboot |
| 插芯材料 | 陶瓷 |
| 配线箱颜色 | 水蓝色 |
| 配线箱材料 | 复合材料 |
| 尾套类型 | 集成尾套 |
| 反射 | ≤ -40 dB |
Specifications - Connector B
| 研磨 | UPC |
| 插入损耗，典型 | 0.1 dB |
| 插入损耗，最大 | 0.15 dB |
| 护套缆拉伸强度 | 50 N |
| 耐久性 | ≤ 0.2 dB 500 插拔, FOTP-21 |
| 键控（安全） | 没有 |
| 尾套颜色 | 水蓝色 |
| 连接器类型 | LC UPC uniboot |
| 插芯材料 | 陶瓷 |
| 配线箱颜色 | 水蓝色 |
| 配线箱材料 | 复合材料 |
| 尾套类型 | 集成尾套 |
| 反射 | ≤ -40 dB |
尺寸
| 长度 | 6 m |
| 外直径 | 2 mm |
| Weight | 0.03 kg |
订购信息
| 包装方法 | 盒 |
| 每次交付的单元数 | 1/1 |
| Shipping Height | 190 mm |
| Shipping Width | 250 mm |
| Shipping Depth | 380 mm |
Processus de fabrication de pointe
Les procédés de fabrication exclusifs et la technologie de pointe de Corning permettent d'obtenir des produits d'une constance inégalée
Opérations mondiales
Des sites de fabrication dans le monde entier et une intégration verticale de bout en bout de l'ensemble du processus garantissent un approvisionnement fiable et atténuent les barrières commerciales ou les perturbations de l'approvisionnement
Options de conception flexibles
Choix de matériaux pour les éléments de résistance et les propriétés des fibres en fonction des exigences de l'application
Tests de performance supérieure
Chaque terminaison est testée pour garantir les meilleures performances du réseau
