CCXSDB-F0047-C001-L7

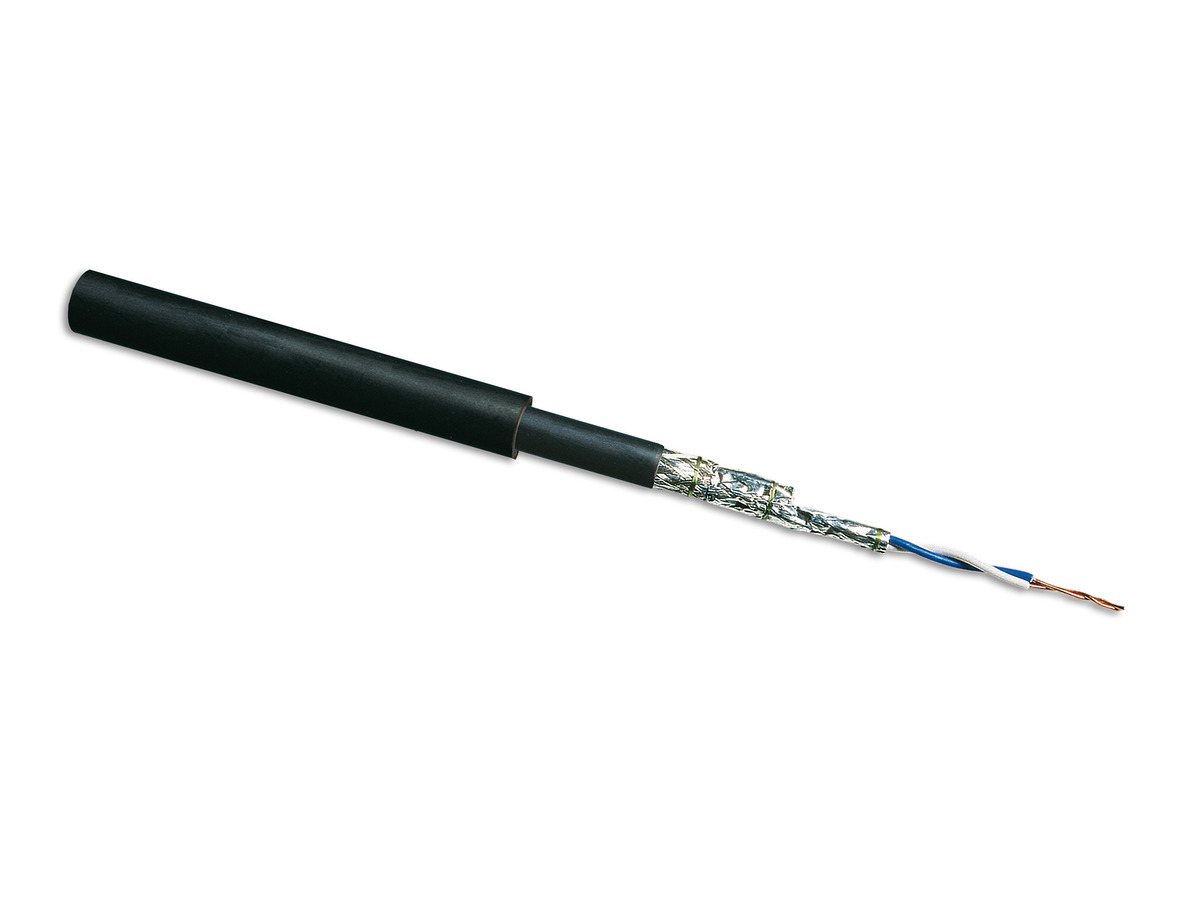

Everon® Datennetzwerktechnik S/FTP 800/23, Outdoor, Kategorie 7, PE, Fca 4P, Schwarz
Allgemeine Spezifikation
| Produktnummer | CCXSDB-F0047-C001-L7 |
| Einsatzgebiet | Außen |
| Kategorie | 7 |
| Kabeltyp | S/FTP |
| Halogenfrei | Ja |
| Querwasserdicht | Ja |
| Konstruktion | Einfach, 4P |
| UV-stabil | Ja |
| Brandverhalten | Fca |
| Marke | Everon® |
Normen
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Zulassungen und Registrierungen | IEC 61156-5; EN 50288-4-1, ISO/IEC 11801 Ed. 2.2; EN 50173-1, TIA/EIA 568-C.2; IEC 60304 |
| Design und Testkriterien | Tested and approved for Power over Ethernet applications (PoE/PoE+/4PPoE) according to IEEE 802.3af, IEEE 802.3at and IEEE 802.3bt up to 90W |
| Rauchdichte | IEC 61034-2 |
| Halogengehaltsprüfung | Halogenfrei nach IEC 60754-1 |
| Korrosivität | Nicht korrosiv nach IEC 60754-2 |
Umgebungsbedingungen
| Temperaturbereich, Installation | 0 °C bis 50 °C |
| Temperaturbereich, Betrieb | -40 °C bis 60 °C |
Kabeldesign
| Leiter | Kupferdraht, AWG 23/1 |
| Aderisolierung | Halogenfreies Foam-Skin-Material |
| Verseilung | 2 Adern zum Paar |
| Paarschirmung | Aluminiumbeschichtete Folie |
| Außenmantelmaterial | PE |
| Außenmantelfarbe | Schwarz |
Mechanische Eigenschaften
| Brandlast | 2980 MJ/km |
| Nominaler Außendurchmesser | 7,9 mm |
| Min. Biegeradius, Installation | 8x Kabel-Ø |
| Maximale Zugfestigkeit | 400 N |
Elektrische Eigenschaften
| Größter Widerstandsunterschied | 1 % |
| Laufzeitdifferenz | 9 ns/100 m |
| Größter Schleifenwiderstand | 154 Ω/km |
| Signallaufzeit | 425 ns/100 m |
| Nennspannung | Kleiner 75 V Gleichspannung und kleiner 50 V Wechselspannung |
| Ausbreitungsgeschwindigkeit bei 10 MHz (NVP*c) | 79 % |
| Kopplungsdämpfung | 85 dB |
| Segregation Klasse | d |
| Isolationswiderstand | > 5000 MΩ*km |
Abmessungen
| Gewicht | 126 kg |
Bestellinformationen
| Kabellänge | 1000 m |
| Verpackung | Trommel |
| Stück pro Liefereinheit | 1/1 |
S/FTP 800/23 Kabel ausgelegt bis 1000 MHz
Erfüllt alle Anforderungen der Kategorie 7 EN50288-4-1 und IEC 61156-5
Geeignet für die Klassen D bis F gemäß ISO/IEC 11801. EN50173 und 10 Gigabit Ethernet nach IEEE 802.3an
Getestet und zugelassen für Power-over-Ethernet-Anwendungen (PoE/PoE+/4PPoE) nach IEEE 802.3af, IEEE 802.3at und IEEE 802.3bt bis zu 90W
PE Außenmantel raucharm und halogenfrei (LSZH)
Gesamtabschirmung mit verzinntem Kupferdrahtgeflecht und jedes Doppeladerpaar ist einzeln mit einer allaminierten Folie (S/FTP) abgeschirmt
Längenmarkierung auf dem Kabelmantel
Fca
