CCXEDB-I0047-C001-L7

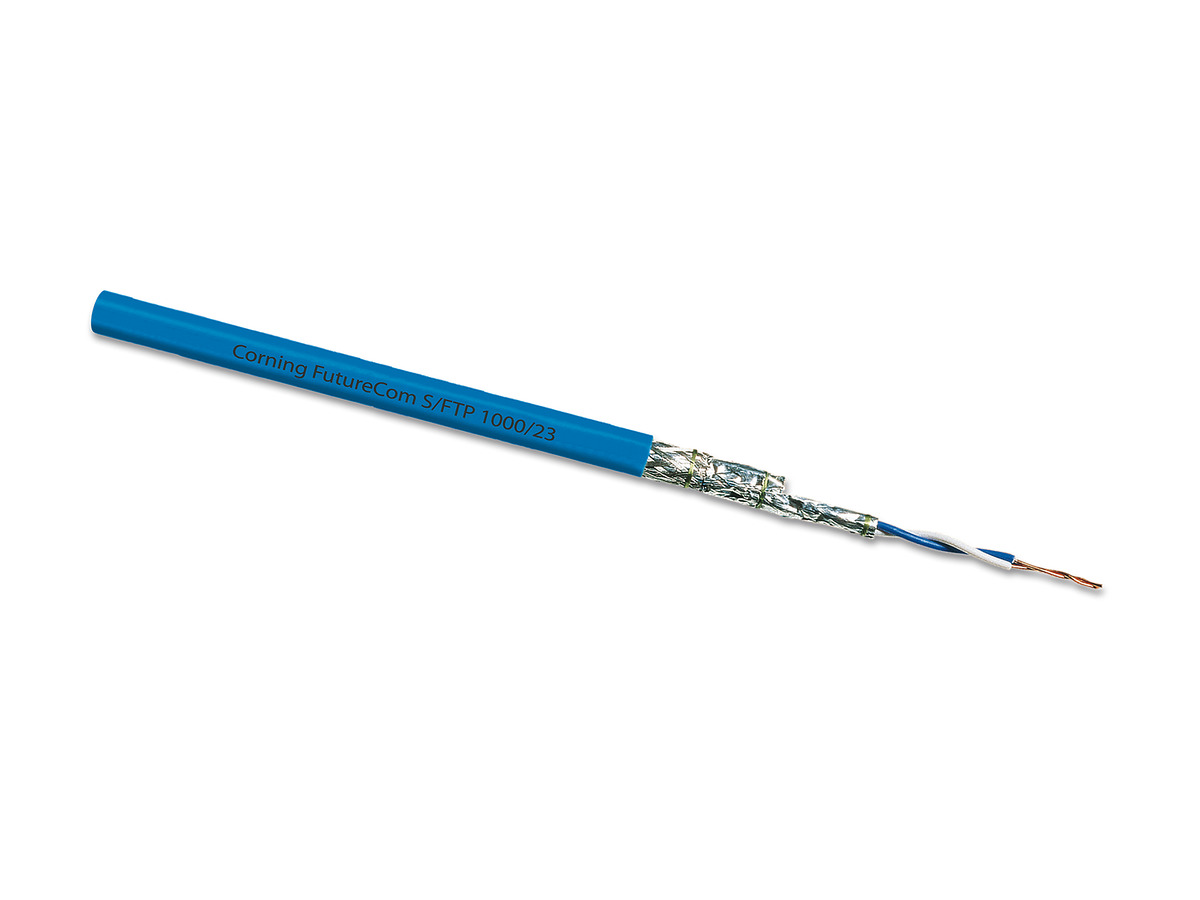

Everon® Datennetzwerktechnik S/FTP1000/23, Kategorie 7A, LSZH/FRNC, Dca 4P, Blau
Allgemeine Spezifikation
| Produktnummer | CCXEDB-I0047-C001-L7 |
| Einsatzgebiet | Innen |
| Kategorie | 7A |
| Kabeltyp | S/FTP |
| Halogenfrei | Ja |
| Konstruktion | Einfach, 4P |
| Produktkategorie | Kernprodukt / Fastship |
| Brandverhalten | Dca, s1, d1, a1 |
| Ehemalige Bestellnummer | CCXEDB-I0047-C001-L7 |
| Marke | Everon® |
Normen
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Zulassungen und Registrierungen | IEC 61156-5; EN 50288-9-1, ISO/IEC 11801 Ed. 2.2; EN 50173-1, ANSI/TIA -568-C-2; IEC60304 |
| Design und Testkriterien | Tested and approved for Power over Ethernet applications (PoE/PoE+/4PPoE) according to IEEE 802.3af, IEEE 802.3at and IEEE 802.3bt up to 90W |
| Flammenausbreitungstest | IEC 60332-1; IEC 60332-3-24 |
| Rauchdichte | IEC 61034-2 |
| Halogengehaltsprüfung | Halogenfrei nach IEC 60754-1 |
| Korrosivität | Nicht korrosiv nach IEC 60754-2 |
Umgebungsbedingungen
| Halogenfrei | Ja |
| Temperaturbereich, Installation | 0 °C bis 50 °C |
| Temperaturbereich, Betrieb | -20 °C bis 60 °C |
Kabeldesign
| Leiter | Kupferdraht, AWG 23/1 |
| Aderisolierung | Halogenfreies Foam-Skin-Material |
| Verseilung | 2 Adern zum Paar |
| Paarschirmung | Aluminiumbeschichtete Folie |
| Gesamtschirmung | Kupfergeflecht, verzinnt |
| Außenmantelmaterial | LSZH/FRNC |
| Außenmantelfarbe | Blau |
Mechanische Eigenschaften
| Brandlast | 620 MJ/km |
| Nominaler Außendurchmesser | 7,5 mm |
| Min. Biegeradius, Installation | 8x Kabel-Ø |
| Min. Biegeradius, Betrieb | 3x Kabel-Ø (über flache Seite) |
| Maximale Zugfestigkeit | 154 N |
Elektrische Eigenschaften
| Größter Widerstandsunterschied | 1 % |
| Laufzeitdifferenz | 12 ns/100 m |
| Größter Schleifenwiderstand | 135 Ω/km |
| Signallaufzeit | 439 ns/100 m |
| Nennspannung | Kleiner 75 V Gleichspannung und kleiner 50 V Wechselspannung |
| Ausbreitungsgeschwindigkeit bei 10 MHz (NVP*c) | 76 % |
| Kopplungsdämpfung | 85 dB |
| Segregation Klasse | d |
| Isolationswiderstand | > 5000 MΩ*km |
Abmessungen
| Gewicht | 61 kg |
Bestellinformationen
| Kabellänge | 1000 m |
| Verpackung | Trommel |
| Stück pro Liefereinheit | 1/1 |
S/FTP 1000/23 Kupferdatenkabel gemessen bis 1200 MHz
Erfüllt alle Anforderungen der Kategorie 7A nach EN 50288-9-1 und IEC 61156-5
Erreichen hoher Systemreserven nach ISO/IEC 11801 Ed.2.2 (2011) und EN 50173 Serie (2011)
Geeignet für 10 Gigabit Ethernet gemäß IEEE 802.3 an
Jedes verdrillte Paar ist einzeln mit einer Al-laminierten Folie um jedes Paar herum abgeschirmt (PIMF)
Komplette Abschirmung aus verzinntem Kupferdrahtgeflecht
Flammwidrig nach IEC 60332-1 und IEC 60332-3, EN 13501-6 und EN 50575 sowie nicht korrosiv nach IEC 60754-2 (NC)
Raucharm nach IEC 61034 und EN 50268; halogenfreie Ausführung (ZH/0H), keine Entwicklung von toxischen Gasen im Brandfall
Sans halogène (LSZH™)
Störfest Klasse B nach EN 55022 sowie EN 55024
Zertifiziert durch ein herstellerunabhängiges und neutrales Prüflabor (GHMT AG)
Unterstützt Power over Ethernet ( PoE / PoE+/ PoE++) gemäß IEEE 802.3bt
S/FTP 1000/23 Kabel ausgelegt bis 1200MHz
Erfüllt alle Anforderungen der Kategorie 7A nach EN 50288-9-1 und IEC 61156-5
Geeignet für die Klassen D bis FA gemäß ISO/IEC 11801. EN50173 und 10 Gigabit Ethernet nach IEEE 802.3an
Getestet und zugelassen für Power-over-Ethernet-Anwendungen (PoE/PoE+/4PPoE) nach IEEE 802.3af, IEEE 802.3at und IEEE 802.3bt bis zu 90W
Zertifiziert durch ein herstellerunabhängiges und neutrales Prüflabor
Flammwidrig und nicht korrosiv (FRNC), raucharm und halogenfrei (LSZH)
Gesamtabschirmung mit verzinntem Kupferdrahtgeflecht und jedes Doppeladerpaar ist einzeln mit einer allaminierten Folie (S/FTP) abgeschirmt
Längenmarkierung auf dem Kabelmantel
Dca-s1,d1,a1
