016ZB4-13120A20

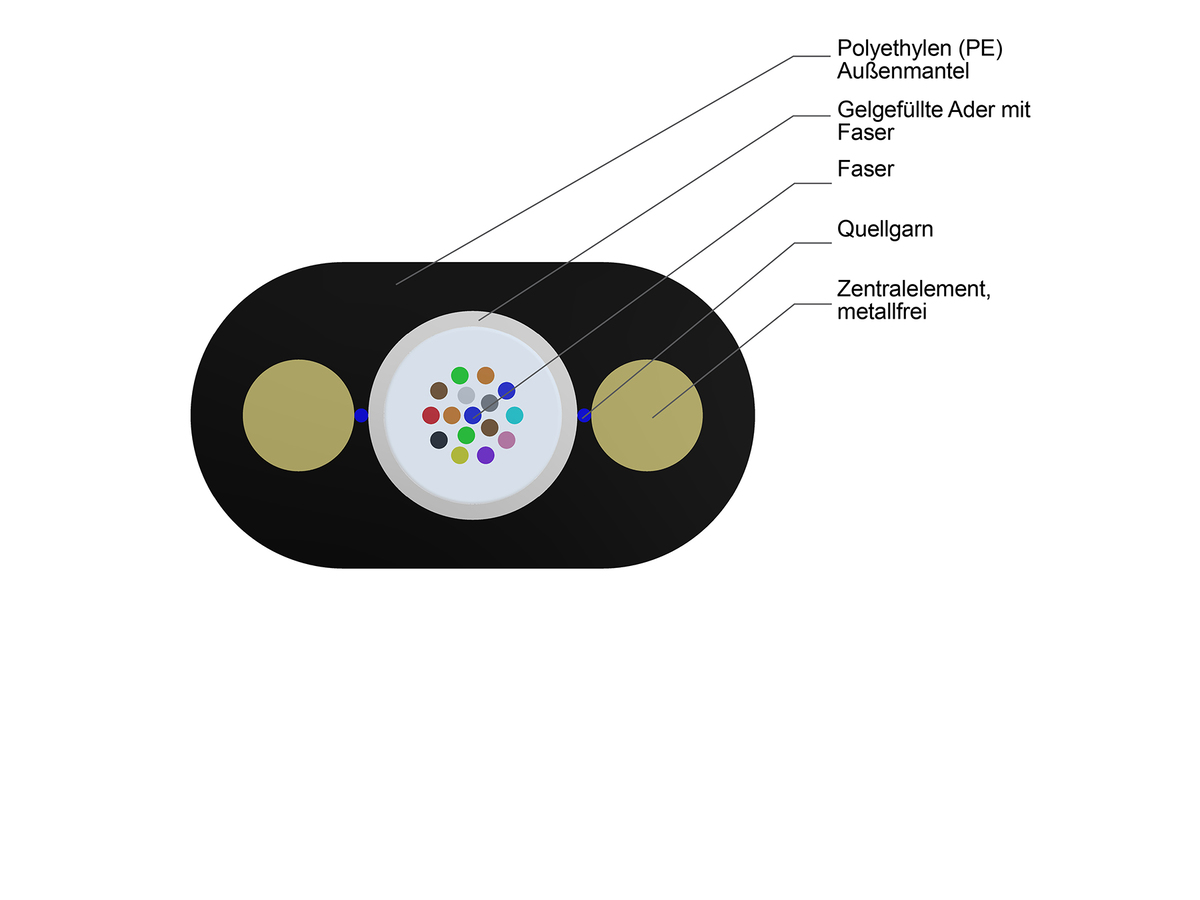

SST-Drop™ Maxibündelkabel, gelgefüllt 16 F, E9/125 SMF-28® ULTRA
General Specifications
| Product Number | 016ZB4-13120A20 |
| Installationsmethoden | Luftkabel, Röhrenkabel, Drop-Kabel |
| Kabeltyp | Zentralader |
| Einsatzgebiet | Außen |
| Produkttyp | Dielektrisch |
| Faserkategorie | SMF-28® Ultra |
| Kabelgeometrie | Sonstige |
Normen
| Brandverhalten | Fca |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Längswasserdichtigkeit | IEC 60794-1-22 Methode F5B |
| Korrosivität | Nicht korrosiv nach IEC 60754-2 |
| Konformität | Not Available |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C to 70 °C |
| Temperaturbereich, Betrieb | -40 °C to 70 °C |
| Temperaturbereich, Lagerung | -40 °C to 70 °C |
Kabeldesign
| Cable Print Unit of Measure | Meter |
| Kabelbedruckung | Metre - CORNING -Month/Year - Handset - 16E9ULTRA - ID Number |
| Zentralelement | Dielektrisch |
| Faseranzahl | 16 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Polyethylen (PE) |
| Zugentlastungselemente und/oder Bewehrung, Lage 1 | Zugentlastungselemente, metallfrei |
| Bündeladerdurchmesser | 3 mm |
| Kabelbedruckungsfarbe | Weiß |
| Faserfarben | 1-12: blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violett, rosa, türkis - 13-24: (alle mit einer schwarzen Ringmarkierung) blau, orange, grün, braun, grau, w, rot, natur, gelb, violett, rosa, türkis |
| Fasern pro Bündelader | 16 |
| Farbkodierungs Standard | Telcordia |
Mechanische Eigenschaften
| Querdruckfestigkeit | 3000 N/10 cm |
| Max. Zugkraft, langfristig | 400 N |
| Max. Zugkraft, kurzfristig | 1350 N |
| Min. Biegeradius, Betrieb | 80 mm |
| Nominaler Außendurchmesser | 8,1 mm x 4,5 mm |
Optical Characteristics
| Fiber Code | Z |
| Performance Option Code | 20 |
| Fiber Category | OS2 |
| Fiber Type | Single-mode (OS2) / 250 µm |
| Fiber Name | Bend-Improved Single-mode (OS2) |
| Maximum Attenuation | 0.34 dB/km / 0.34 dB/km / 0.20 dB/km |
| Wavelengths | 1310 nm / 1383 nm / 1550 nm |
| Fiber Compliance | ITU-T G.652.D and ITU-T G.657.A1 |
| Fiber Core Diameter | 8.2 µm |
| Cladding diameter | 125 µm |
| Coating diameter | 242 µm |
| Dispersion @ 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion @ 1625 nm | ≤ 22 [ps/(nm*km)] |
| Cable cutoff wavelength | 1260 nm |
| Mode-Field Diameter at 1310 nm | 9.2 µm |
| Mode-Field Diameter at 1550 nm | 10.4 µm |
| PMD Link Design Value | ≤ 0.04 ps/√km |
| PMD maximum individual fiber | ≤ 0.1 ps/√km |
Abmessungen
| Cable Weight | 30 kg/km |
Bestellinformationen
| Lieferlänge für Vertragspartner | 29,5 kg Bruttogewicht, keine spezielle Ausrüstung notwendig |
Flexible, craft-friendly buffer tubes
Facilitate easy routing in closures
Dielectric central strength member
No preferential bend and requires no bonding or grounding
Polyethylene jacket
Rugged, durable and easy to strip (while providing superior protection against UV radiation, fungus, abrasion and other environmental factors)
