040402G5Z20015M

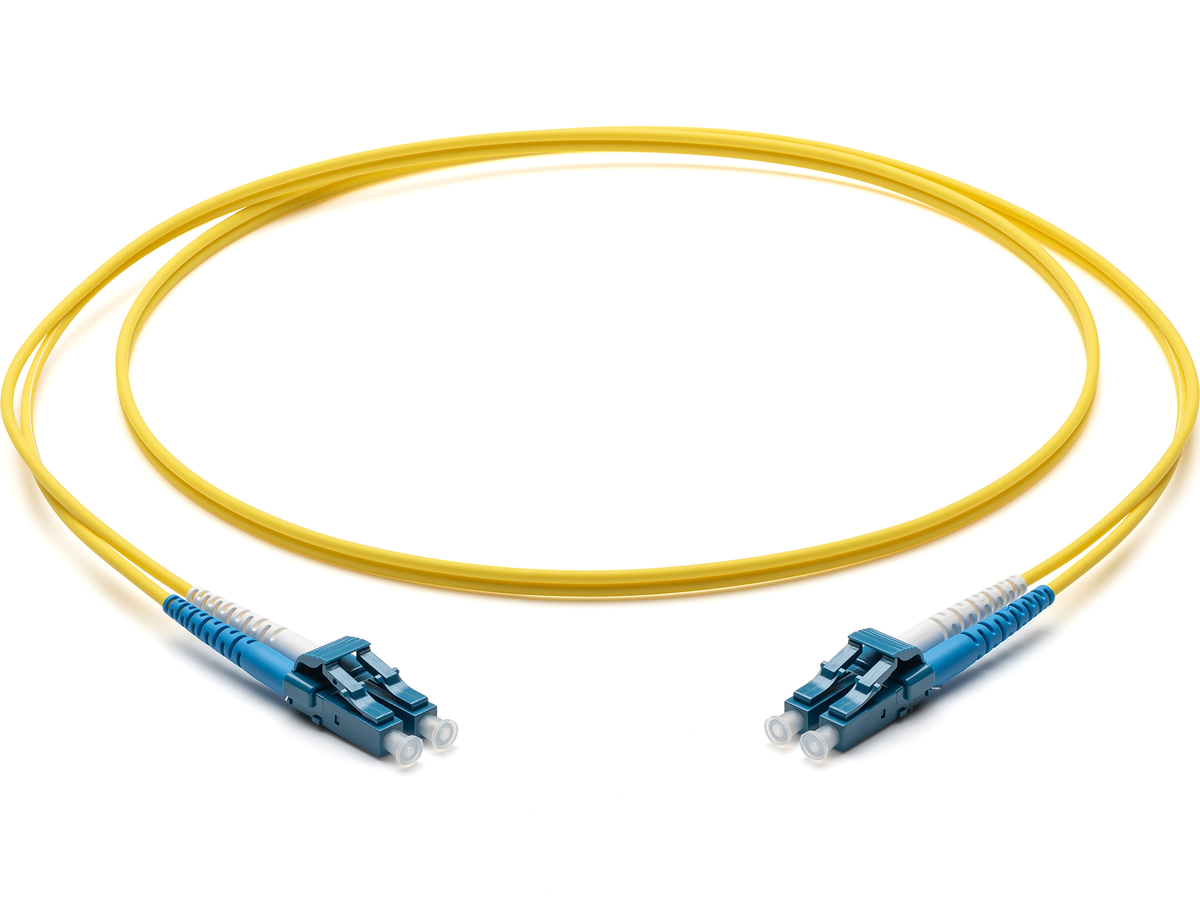

LC Duplex - LC Duplex Patchkabel, 2 Fasern, Zipcord-Festaderkabel, LSZH, 2,0 mm SMF-28®Ultra Singlemode (OS2), 15 m
Allgemeine Spezifikation
| Produktnummer | 040402G5Z20015M |
| EAN-Code | 4056418604107 |
| Brandklasse | LSZH/FRNC |
| Faserkategorie | SMF-28® Ultra 242 Optische Faser |
| Einsatzgebiet | Innen / Außen |
| Anwendung | FTTH, LAN, Innen, Kopfstation |
| Kabeltyp | Festader |
| Konfektionstyp | Zweifasrig |
Normen
| Brandverhalten | Dca |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Kompatibilität | IEC 61754 |
Umgebungsbedingungen
| Temperaturbereich, Installation | -10 °C bis 60 °C |
| Temperaturbereich, Betrieb | -10 °C bis 60 °C |
| Temperaturbereich, Lagerung | -10 °C bis 60 °C |
Design
| Faseranzahl | 2 |
| Außenmantelmaterial | LSZH/FRNC |
| Außenmantelfarbe | Gelb |
Mechanische Eigenschaften
| Minimaler Biegeradius | 10 mm |
| Zugkraft | 70 N |
| Nominaler Außendurchmesser | 2 mm |
| Querdruckfestigkeit | 1000 N/10 cm |
| Min. Biegeradius, Installation | 10 mm |
| Min. Biegeradius, Betrieb | 10 mm |
Optische Eigenschaften
| Fasercode | Z |
| Leistungsklassen-Code | 25 |
| Faserkategorie | OS2 |
| Fasertyp | Single-mode (OS2) / 250 µm |
| Fasername | Singlemode (OS2), biegeoptimiert |
| Maximale Dämpfung | 0,38 dB/km / 0,38 dB/km / 0,25 dB/km |
| Wellenlänge | 1310 nm / 1383 nm / 1550 nm |
| Faserkonformität | ITU-T G.652.D und ITU-T G.657.A1 |
| Faserkerndurchmesser | 8,2 µm |
| Mantelglasdurchmesser | 125 µm |
| Coating-Durchmesser | 242 µm |
| Dispersion bei 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion bei 1625 nm | ≤ 22 [ps/(nm*km)] |
| Kabel-Grenzwellenlänge | 1260 nm |
| Modenfelddurchmesser bei 1310 nm | 9,2 µm |
| Modenfelddurchmesser bei 1550 nm | 10,4 µm |
| PMD (Polarisationsmodendispersion) Link Design Wert | ≤ 0,04 ps/√km |
| Maximale Polarisationsmodendispersion (PMD) der einzelnen Faser | ≤ 0,1 ps/√km |
Eigenschaften - Stecker A
| Rückflussdämpfung, typisch | ≤ -58 dB |
| Polierung | UPC |
| Einfügedämpfung, typisch | 0,1 dB |
| Einfügedämpfung, max. | 0,25 dB |
| Dauerhaltbarkeit | ≤ 0,2 dB Änderung, 500 Steckzyklen, FOTP-21 |
| Knickschutztüllenfarbe | Blau / weiß |
| Steckertyp | LC UPC Duplex |
| Ferrulenmaterial | Keramik |
| Gehäusefarbe | Blau |
| Gehäusematerial | Kunststoff |
| Knickschutztüllentyp | Individual |
| Rückflussdämpfung | ≤ -45 dB |
Eigenschaften - Stecker B
| Rückflussdämpfung, typisch | ≤ -58 dB |
| Polierung | UPC |
| Einfügedämpfung, typisch | 0,1 dB |
| Einfügedämpfung, max. | 0,25 dB |
| Dauerhaltbarkeit | ≤ 0,2 dB Änderung, 500 Steckzyklen, FOTP-21 |
| Knickschutztüllenfarbe | Aqua / weiß |
| Steckertyp | LC UPC Duplex |
| Ferrulenmaterial | Keramik |
| Gehäusefarbe | Blau |
| Knickschutztüllentyp | Individual |
| Rückflussdämpfung | ≤ -45 dB |
Abmessungen
| Länge | 15 m |
| Außendurchmesser | 2 mm |
| Gewicht | 0,13 kg |
Bestellinformationen
| Verpackung | Karton |
| Stück pro Liefereinheit | 1/1 |
| Verpackungshöhe | 190 mm |
| Verpackungsbreite | 250 mm |
| Verpackungstiefe | 380 mm |
Steckereigenschaften
LC Duplex Stecker entsprechen TIA/EIA-604 -10 - Stecker sind konvex poliert. - Alle Stecker sind getestet nach FOTP-21
Kabeleigenschaften
-Halogenfrei (LSZH), raucharm (IEC 61034) flammwidrig (IEC 60332-3-24-C) und nicht-korrosiv (IEC 60754-2) - FRNC.
-Metallfrei, keine Erdungs- oder Potentialprobleme. Komplett trockener Kabelaufbau (ohne Gel).
-Farbe des Außenmantels: OM1, OM2 – orange; OM3, OM4 – türkis; OS2 – gelb
-Metallfrei, keine Erdungs- oder Potentialprobleme. Komplett trockener Kabelaufbau (ohne Gel).
-Farbe des Außenmantels: OM1, OM2 – orange; OM3, OM4 – türkis; OS2 – gelb
