AA990U8GSZHBB100M

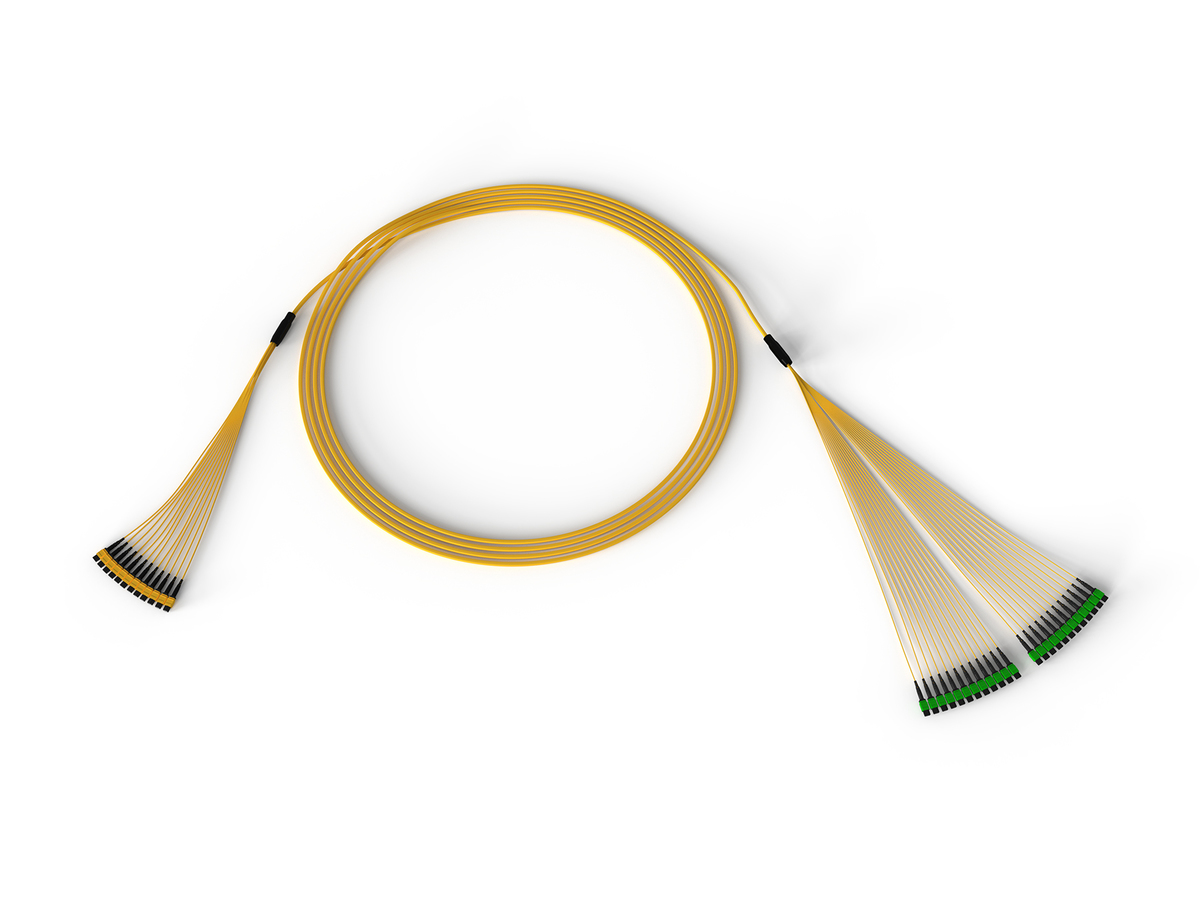

EDGE™ RC Indoor Breakout Trunk - MTP zu MTP 288F, 24F MTP auf 12F MTP Trunkkabel, LSZH, Innenkabel, Singlemode (OS2) Ultra, Einziehhilfe einseitig, 100 Meter
Allgemeine Spezifikation
| Produktnummer | AA990U8GSZHBB100M |
| Brandklasse | LSZH |
| Faserkategorie | Single-Mode (OS2) Ultra |
| Einsatzgebiet | Innen |
| Anwendung | LAN/SAN in Rechenzentren |
| Marke | EDGE™ |
Normen
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
Umgebungsbedingungen
| Temperaturbereich, Installation | -10 °C bis 60 °C |
| Temperaturbereich, Betrieb | 0 °C bis 70 °C |
| Temperaturbereich, Lagerung | -40 °C bis 70 °C |
Design
| Faseranzahl | 288 |
| Polarität | Typ B |
Mechanische Eigenschaften
| Nominaler Außendurchmesser | 17,1 mm |
| Min. Biegeradius, Installation | 256,5 mm |
| Min. Biegeradius, Betrieb | 171 mm |
| Gewicht | 223 kg/km |
Eigenschaften - Stecker A
| Rückflussdämpfung, typisch | < -60 dB |
| Einfügedämpfung, max. | 0,35 dB |
| Steckertyp | 24 Fasern MTP® (ohne Pins) |
| Ferrulenmaterial | Kunststoff |
| Rückflussdämpfung | < -60 dB |
Eigenschaften - Stecker B
| Rückflussdämpfung, typisch | < -60 dB |
| Einfügedämpfung, max. | 0,35 dB |
| Steckertyp | 12 F MTP® (ohne Pin) |
| Ferrulenmaterial | Kunststoff |
| Rückflussdämpfung | < -60 dB |
Kabelaufteilung - Stecker A
| Peitschenlänge | 1219,2 mm |
| Kabelaufteilertyp | Einfach-Aufteilung |
| Kabelpeitschenfarbe | Gelb |
| Peitschenlänge (kürzeste in mm) | 1,22 mm |
Kabelaufteilung - Stecker B
| Kabelaufteilertyp | Einfach-Aufteilung |
| Kabelpeitschenfarbe | Gelb |
| Peitschenlänge (kürzeste in mm) | 914 mm |
| Peitschenlänge | 914,4 mm |
Einzugshilfe - Stecker A
| Einzugshilfe | Ja |
| Einzugshilfen-Außendurchmesser | 55 mm |
Einzugshilfe - Stecker B
| Einzugshilfe | Nur geschützt |
Abmessungen
| Länge | 100 m |
| Cable Weight | 223 kg/km |
Bestellinformationen
| Stück pro Liefereinheit | 1/1 |
Verkürzte Installationszeit
Mit EDGE RC entfällt das Spleißen vor Ort, was die Installationszeit um bis zu 70 prozent verkürzt.
Werkseitige Terminierung
Schnellere Bereitstellung und bessere optische Leistung bei gleichzeitiger Reduzierung der Risiken, die mit der Installation vor Ort, Nacharbeiten oder erhöhten Einfügedämpfungen verbunden sind.
Vielseitige Lösung
Ermöglicht einen flexiblen Weg zur Anschlussmöglichkeit mit MTP- und LC-Konfigurationen.
