072ERG-T3122P20

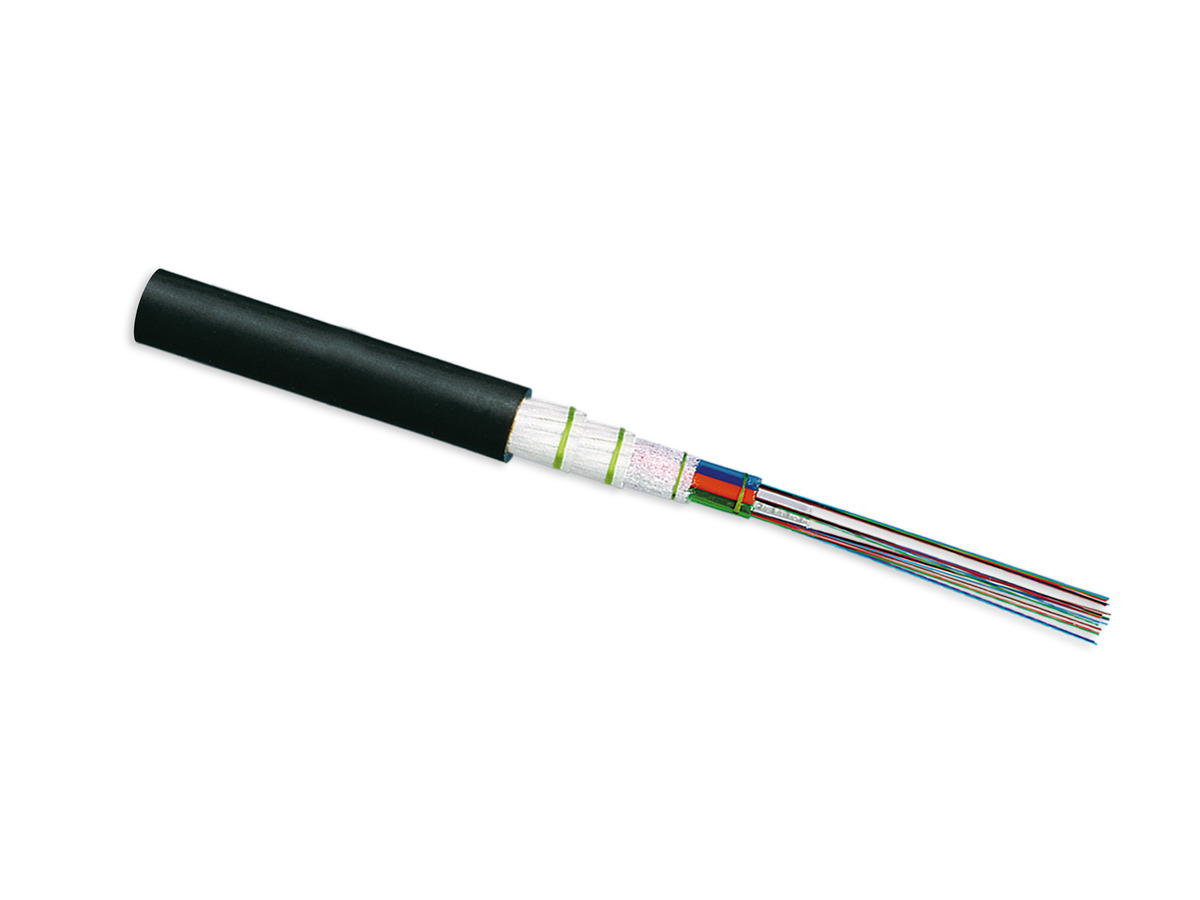

ALTOS® Bündelader Außenkabel mit dielektrischer Armierung LT 2,3, A-DQ(ZN)B2Y 6x12 E9 SMF-28e+® ITU G652.D, HDPE
General Specifications
| Product Number | 072ERG-T3122P20 |
| Installationsmethoden | Röhrenkabel |
| Kabeltyp | Minibündel |
| Einsatzgebiet | Außen |
| Produkttyp | Metallfreie Bewehrung |
| Faserkategorie | Singlemode (OS2) |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | A-DQ(ZN)B2Y |
| Kabelgeometrie | Rund |
Normen
| Faserstandards | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ITU-T G.652.D, ISO/IEC 11801 Ed.2.2 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Längswasserdichtigkeit | IEC 60794-1-2 F5 |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C to 50 °C |
| Temperaturbereich, Betrieb | -30 °C to 70 °C |
| Temperaturbereich, Lagerung | -40 °C to 70 °C |
Kabeldesign
| Kabelbedruckung | Meter - Handset - Sine - CORNING - Year -ALTOS (R) A-DQ(ZN)B2Y 6X12 E9 LT 2.3 |
| Zentralelement | Dielektrisch |
| Faseranzahl | 72 |
| Reißfadenanzahl | 1 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Hochdichtes Polyethylene (HDPE) |
| Nominale Außenmantelstärke | 1,5 mm |
| Zugentlastungselemente und/oder Bewehrung, Lage 1 | Laminierte Glasgarnbewehrung |
| Bündeladerfarbe | Blau, orange, grün, braun, grau, weiß |
| Bündeladerdurchmesser | 2,25 mm |
| Zentralelementdurchmesser | 2,5 mm |
| Anzahl aktiver Bündeladern | 6 |
| Anzahl Bündeladerpositionen | 6 |
| Band / Vlies | Quellfähig |
| Faserfarben | Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violett, rosa, türkis |
| Fasern pro Bündelader | 12 |
| Farbkodierungs Standard | Telcordia |
Mechanische Eigenschaften
| Querdruckfestigkeit | 2000 N/10 cm |
| Max. Zugfestigkeit bei Installation | 4000 N |
| Min. Biegeradius, Installation | 215 mm |
| Min. Biegeradius, Betrieb | 160 mm |
| Nominaler Außendurchmesser | 10,9 mm |
Optical Characteristics
| Fibre code | E |
| Performance option code | 22 |
| Fibre category | OS2 |
| Fibre Type | Single-mode (OS2) / 250 µm |
| Fibre name | Single-mode (OS2) |
| Maximum Attenuation | 0.36 dB/km / 0.36 dB/km / 0.22 dB/km |
| Wavelengths | 1310 nm / 1383 nm / 1550 nm |
| Fibre compliance | ITU-T G.652.D |
| Fibre core diameter | 8.2 µm |
| Cladding diameter | 125 µm |
| Coating diameter | 242 µm |
| Dispersion @ 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion @ 1625 nm | ≤ 22 [ps/(nm*km)] |
| Cable cutoff wavelength | 1260 nm |
| Mode-Field Diameter at 1310 nm | 9.2 µm |
| Mode-Field Diameter at 1550 nm | 10.4 µm |
| PMD Link Design Value | ≤ 0.06 ps/√km |
| PMD (Polarization Mode Dispersion) maximum individual fibre | ≤ 0.1 ps/√km |
Abmessungen
| Cable Weight | 92 kg/km |
| Maximale Kabellänge pro Trommel | 6000 m |
Waterblocking technology
Outside Plant (OSP) applications
All-dielectric cable construction
Requires no grounding or bonding
UV and microbe resistant
Can be installed in ducts
Dry cable core by means of water-swellable tape and elements
Allows efficient and craft-friendly cable preparation in outdoor or indoor/outdoor applications
Laminated glass yarns
For improved rodent resistance
Fibres/buffer tubes colour coded to Telcordia-Bellcore
Easy identification of the individual tubes and fibres
SZ-stranded, loose tube design
Isolates fibres from installation and environmental rigors and facilitates mid-span access
