016EPU-43122A2G

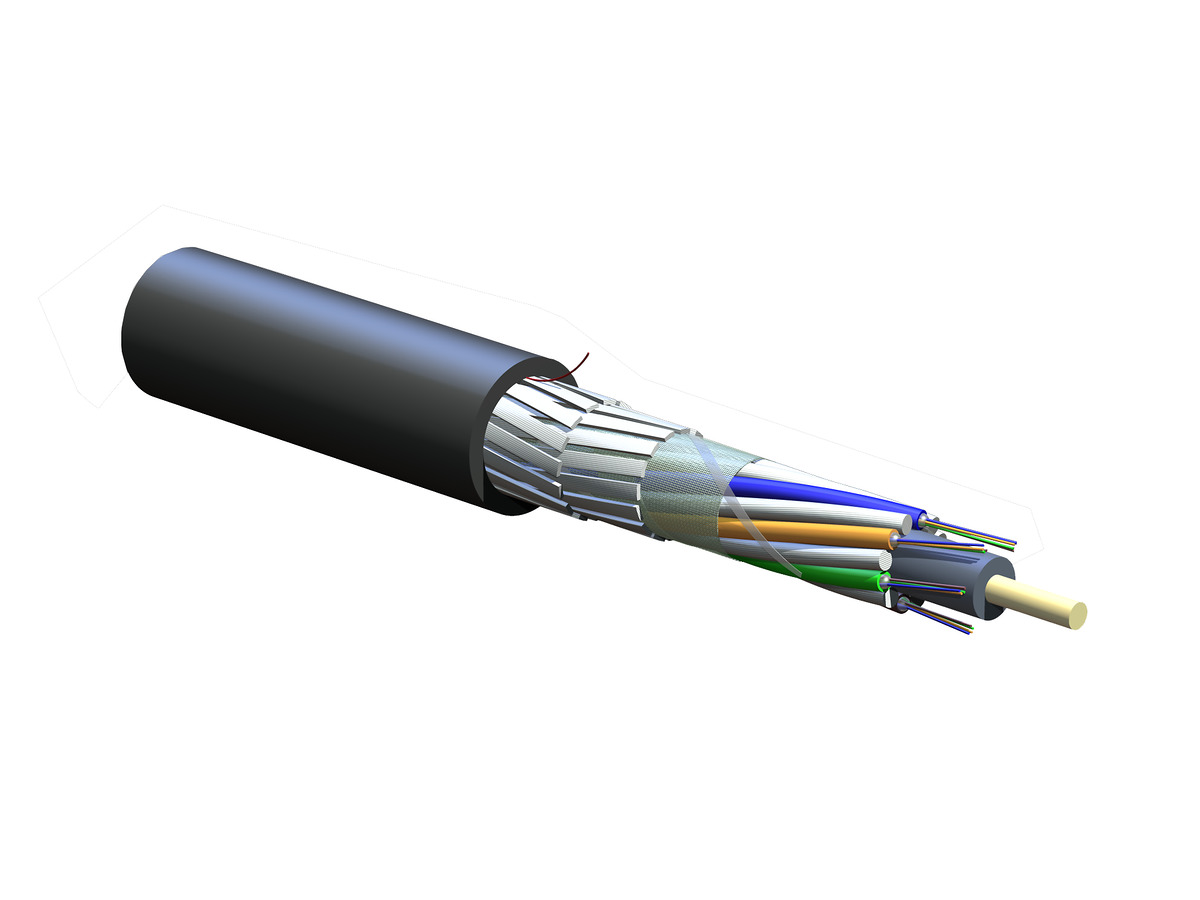

Bündelader Innen-/Außenkabel mit Funktionserhalt, U-DQ(ZN)BH 4x4 E9 SMF-28e+® ITU G652.D LT 2.0, Cca, s1b, d1, a1
Allgemeine Spezifikation
| Produktnummer | 016EPU-43122A2G |
| EAN-Code | 4056418782393 |
| Kabeltyp | Minibündel |
| Einsatzgebiet | Innen / Außen |
| Produkttyp | Metallfreie Bewehrung |
| Faserkategorie | Singlemode (OS2) |
| Brandklasse | LSZH/FRNC |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | U-DQ(ZN)BH |
| Anwendung | Röhrenkabel, Allgemeine Zwecke, Horizontal, Riser (senkrecht) |
| Kabelgeometrie | Rund |
Normen
| Faserstandards | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ITU-T G.652.D, ISO/IEC 11801 Ed.2.2 |
| Brandverhalten | Cca, s2, d1, a1 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Längswasserdichtigkeit | IEC 60794-1-22 Methode F5B |
| Flammenausbreitungstest | Flammwidrig nach IEC 60332-1-2 (Einzelkabel) und IEC 60332-3-24 (Kabelbündel) |
| Anforderungen an das Brandverhalten | Brandverhalten gemäß EN 50575 und EN 13501-6 |
| Rauchdichte | Raucharm nach IEC 61034 |
| Halogengehaltsprüfung | Halogenfrei nach IEC 60754-1 |
| Korrosivität | Nicht korrosiv nach IEC 60754-2 |
| Funktionserhalt | IEC 60331-25 (90 min @ 750 °C) |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C bis 50 °C |
| Temperaturbereich, Betrieb | -30 °C bis 70 °C |
| Temperaturbereich, Lagerung | -40 °C bis 70 °C |

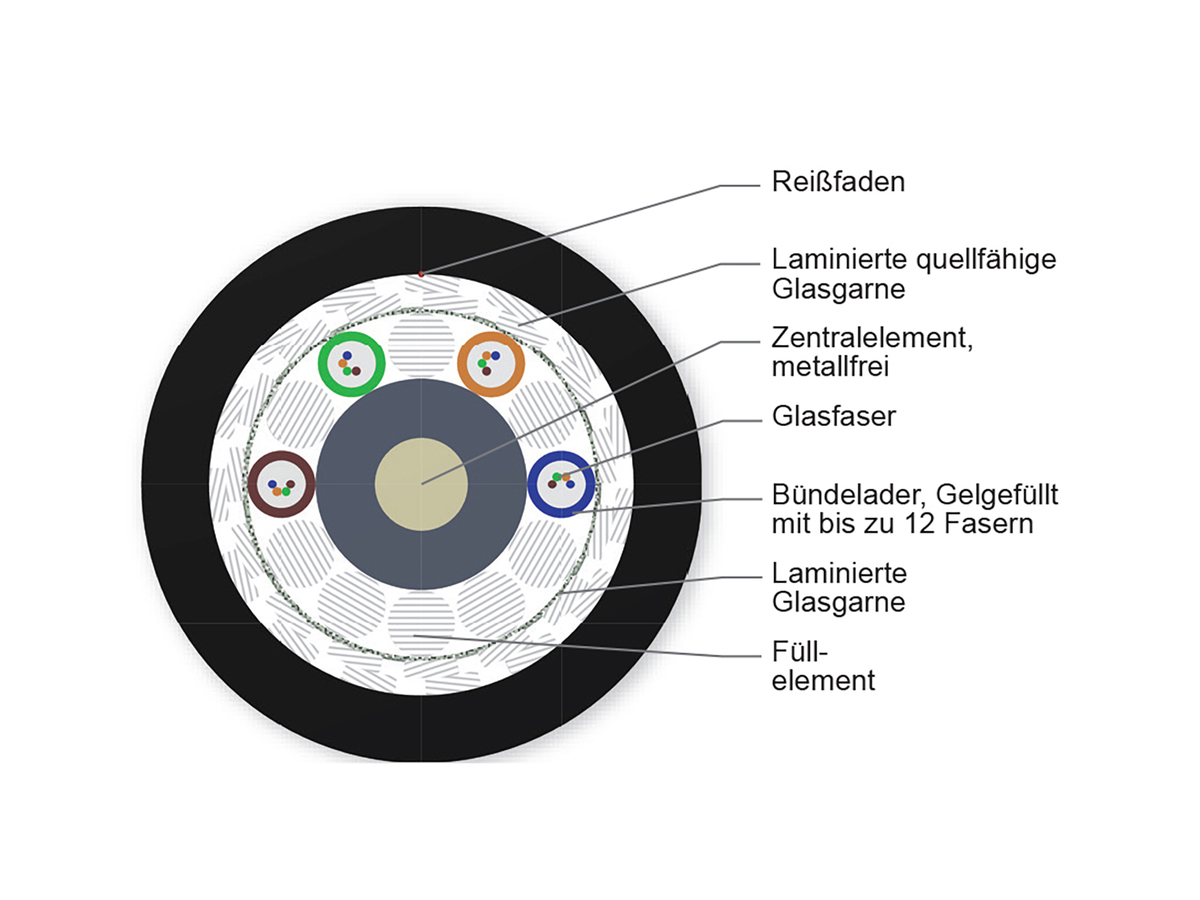

Kabeldesign
| Kabelbedruckung | Meter - Handset - CE 17 EN 50575 Cca-s2, d1, a1 - Sine - CORNING - Fiber Optic Cable - Year - U-DQ(ZN)BH 16 E9 LT 2.0 LSZH(TM)/FRNC |
| Zentralelement | Dielektrisch |
| Faseranzahl | 16 |
| Reißfadenanzahl | 1 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Flammwidriges, nicht korrosives/raucharmes, halogenfreies (FRNC/LSZH) Material |
| Nominale Außenmantelstärke | 1,95 mm |
| Bündeladerfarbe | Blau, orange, grün, braun |
| Bündeladerdurchmesser | 1,95 mm |
| Zentralelementdurchmesser | 6,1 mm |
| Anzahl aktiver Bündeladern | 4 |
| Blindelementanzahl | 2 |
| Glasgarne-/Blindelementanzahl | 6 |
| Anzahl Bündeladerpositionen | 6 |
| Band / Vlies | Glasglimmerband |
| Zugentlastungselemente und/oder Bewehrung | Laminierte quellfähige Glasgarnbewährung |
| Faserfarben | Blau, orange, grün, braun |
| Fasern pro Bündelader | 4 |
| Farbkodierungs Standard | Telcordia |
Mechanische Eigenschaften
| Querdruckfestigkeit | 2000 N/10 cm |
| Max. Zugfestigkeit bei Installation | 5000 N |
| Min. Biegeradius, Installation | 325 mm |
| Min. Biegeradius, Betrieb | 245 mm |
| Nominaler Außendurchmesser | 16,1 mm |
Optische Eigenschaften
| Fasercode | E |
| Leistungsklassen-Code | 22 |
| Faserkategorie | OS2 |
| Fasertyp | Single-mode (OS2) / 250 µm |
| Fasername | Singlemode (OS2) |
| Maximale Dämpfung | 0,36 dB/km / 0,36 dB/km / 0,22 dB/km |
| Wellenlänge | 1310 nm / 1383 nm / 1550 nm |
| Faserkonformität | ITU-T G.652.D |
| Faserkerndurchmesser | 8,2 µm |
| Mantelglasdurchmesser | 125 µm |
| Coating-Durchmesser | 242 µm |
| Dispersion bei 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion bei 1625 nm | ≤ 22 [ps/(nm*km)] |
| Kabel-Grenzwellenlänge | 1260 nm |
| Modenfelddurchmesser bei 1310 nm | 9,2 µm |
| Modenfelddurchmesser bei 1550 nm | 10,4 µm |
| PMD (Polarisationsmodendispersion) Link Design Wert | ≤ 0,06 ps/√km |
| Maximale Polarisationsmodendispersion (PMD) der einzelnen Faser | ≤ 0,1 ps/√km |
Abmessungen
| Cable Weight | 274 kg/km |
| Maximale Kabellänge pro Trommel | 6000 m |
Funktionserhalt Technologie
Anwendung in Tunneln und unterirdischen Transportsystemen
Metallfreie Kabelkonstruktion
Benötigt keinen Potentialausgleich
UV-Licht und mikrobenbeständig
Geeignet für Installationen in Rohren und Schächten
Dry core
Allows efficient and craft-friendly cable preparation in outdoor or indoor/outdoor applications
Glasgarnarmierung
Erhöhter Nagetierschutz
Faser/Bündelader Farbkodierung nach Telcordia-Bellcore Standard
Einfache Identifizierung von Bündeladern und Fasern
SZ-Verseilung
Schützt Fasern vor Umwelt- und Installationseinflüssen, einfacher Zugang zu Adern
Flammwidrig
Halogenfrei (LSZH), raucharm (IEC 61034) flammwidrig (IEC 60332-3-24-C) und nicht-korrosiv (IEC 60754-2) - FRNC
