008EEG-13122A20

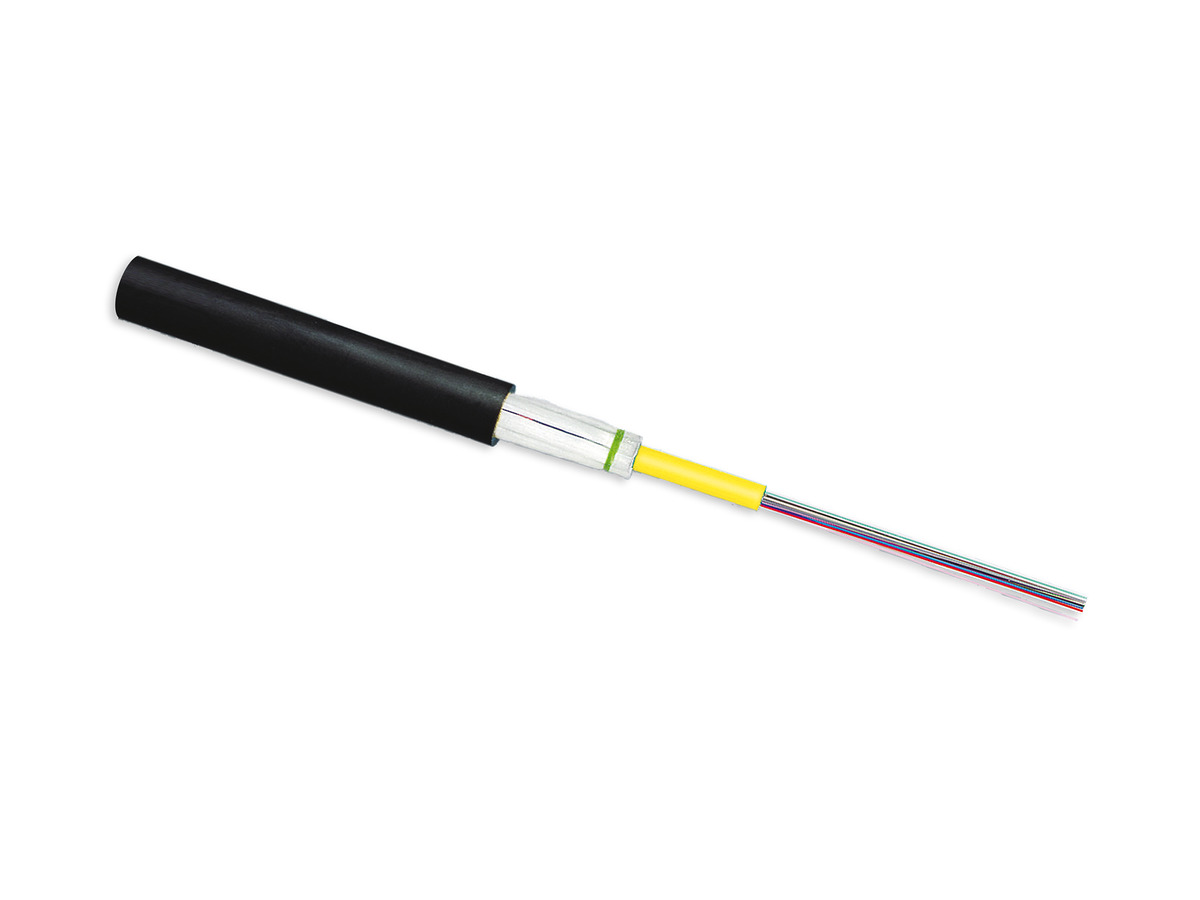

SST™ gelgefülltes Zentralader Außenkabel mit dielektrischer Armierung, A-DQ(ZN)B2Y 8F E9 SMF-28e+® ITU G652.D CT 3,0
Allgemeine Spezifikation
| Produktnummer | 008EEG-13122A20 |
| EAN-Code | 4042673378051 |
| Kabeltyp | Zentralader |
| Einsatzgebiet | Außen |
| Produkttyp | Metallfreie Bewehrung |
| Faserkategorie | Singlemode (OS2) |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | A-DQ(ZN)B2Y |
| Anwendung | Röhrenkabel |
| Kabelgeometrie | Rund |
Normen
| Faserstandards | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ITU-T G.652.D, ISO/IEC 11801 Ed.2.2 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Längswasserdichtigkeit | IEC 60794-1-2 F5 |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C bis 50 °C |
| Temperaturbereich, Betrieb | -20 °C bis 60 °C |
| Temperaturbereich, Lagerung | -25 °C bis 70 °C |

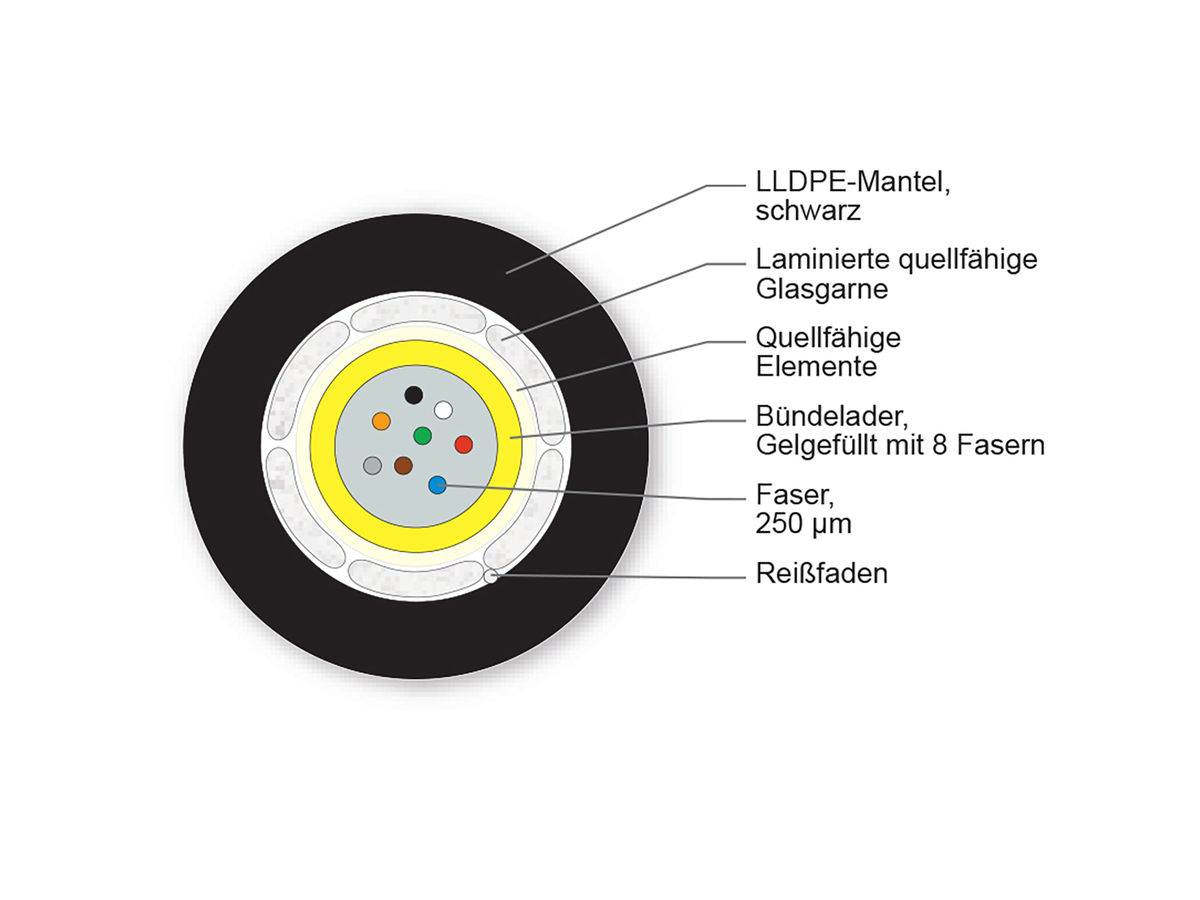

Kabeldesign
| Kabelbedruckung | Meter - Handset - Sine - CORNING - Year -SST (TM) A-DQ(ZN)B2Y 8F E9 CT 3.0 |
| Faseranzahl | 8 |
| Reißfadenanzahl | 1 |
| Bündeladerfarbe, 1. Lage | Gelb |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Lineares Polyethylen mit niedriger Dichte (LLDPE) |
| Nominale Außenmantelstärke | 1,2 mm |
| Zugentlastungselemente und/oder Bewehrung, Lage 1 | Laminierte quellfähige Glasgarnbewährung |
| Bündeladerdurchmesser | 3 mm |
| Fasern pro Bündelader | 8 |
| Farbkodierungs Standard | Telcordia |
Mechanische Eigenschaften
| Querdruckfestigkeit | 1500 N/10 cm |
| Max. Zugfestigkeit bei Installation | 1000 N |
| Min. Biegeradius, Installation | 130 mm |
| Min. Biegeradius, Betrieb | 100 mm |
| Nominaler Außendurchmesser | 6,4 mm |
Optische Eigenschaften
| Fasercode | E |
| Leistungsklassen-Code | 22 |
| Faserkategorie | OS2 |
| Fasertyp | Single-mode (OS2) / 250 µm |
| Fasername | Singlemode (OS2) |
| Maximale Dämpfung | 0,36 dB/km / 0,36 dB/km / 0,22 dB/km |
| Wellenlänge | 1310 nm / 1383 nm / 1550 nm |
| Faserkonformität | ITU-T G.652.D |
| Faserkerndurchmesser | 8,2 µm |
| Mantelglasdurchmesser | 125 µm |
| Coating-Durchmesser | 242 µm |
| Dispersion bei 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion bei 1625 nm | ≤ 22 [ps/(nm*km)] |
| Kabel-Grenzwellenlänge | 1260 nm |
| Modenfelddurchmesser bei 1310 nm | 9,2 µm |
| Modenfelddurchmesser bei 1550 nm | 10,4 µm |
| PMD (Polarisationsmodendispersion) Link Design Wert | ≤ 0,06 ps/√km |
| Maximale Polarisationsmodendispersion (PMD) der einzelnen Faser | ≤ 0,1 ps/√km |
Abmessungen
| Cable Weight | 34 kg/km |
| Maximale Kabellänge pro Trommel | 6000 m |
Längswasserdichtigkeit
Ermöglicht Außeneinsatz
Metallfreie Kabelkonstruktion
Benötigt keinen Potentialausgleich
UV-Licht und mikrobenbeständig
Einsetzbar als dielektrisches Erd- und Röhrenkabel
Geringer Kabeldurchmesser und Biegeradius
Einfache Installation auf begrenztem Raum
Laminierte quellfähige Glasgarne
Erhöhter Nagetierschutz und Längswasserdichtigkeit
Fasern Farbcodierung nach Telcordia-Bellcore Standard
Einfache Identifizierung individueller Fasern
