006ZK4-13120A20
MiniXtend® Mikro-Zentraladerkabel, A-D(ZN)2Y A-D(ZN)2Y, 6 Fasern, CT, single-mode (SMF 28e® ULTRA)
Especificações gerais
| Número do produto | 006ZK4-13120A20 |
| Kabeltyp | Zentralader |
| Einsatzgebiet | Außen |
| Produkttyp | Dielektrisch |
| Faserkategorie | Singlemode (OS2) |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | A-D(ZN)2Y |
| Anwendung | Minikanäle/-röhren |
| Kabelgeometrie | Rund |
Normen
| Faserstandards | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ISO/IEC 11801 Ed.2.2 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C para 50 °C |
| Temperaturbereich, Betrieb | -20 °C para 60 °C |
| Temperaturbereich, Lagerung | -25 °C para 60 °C |

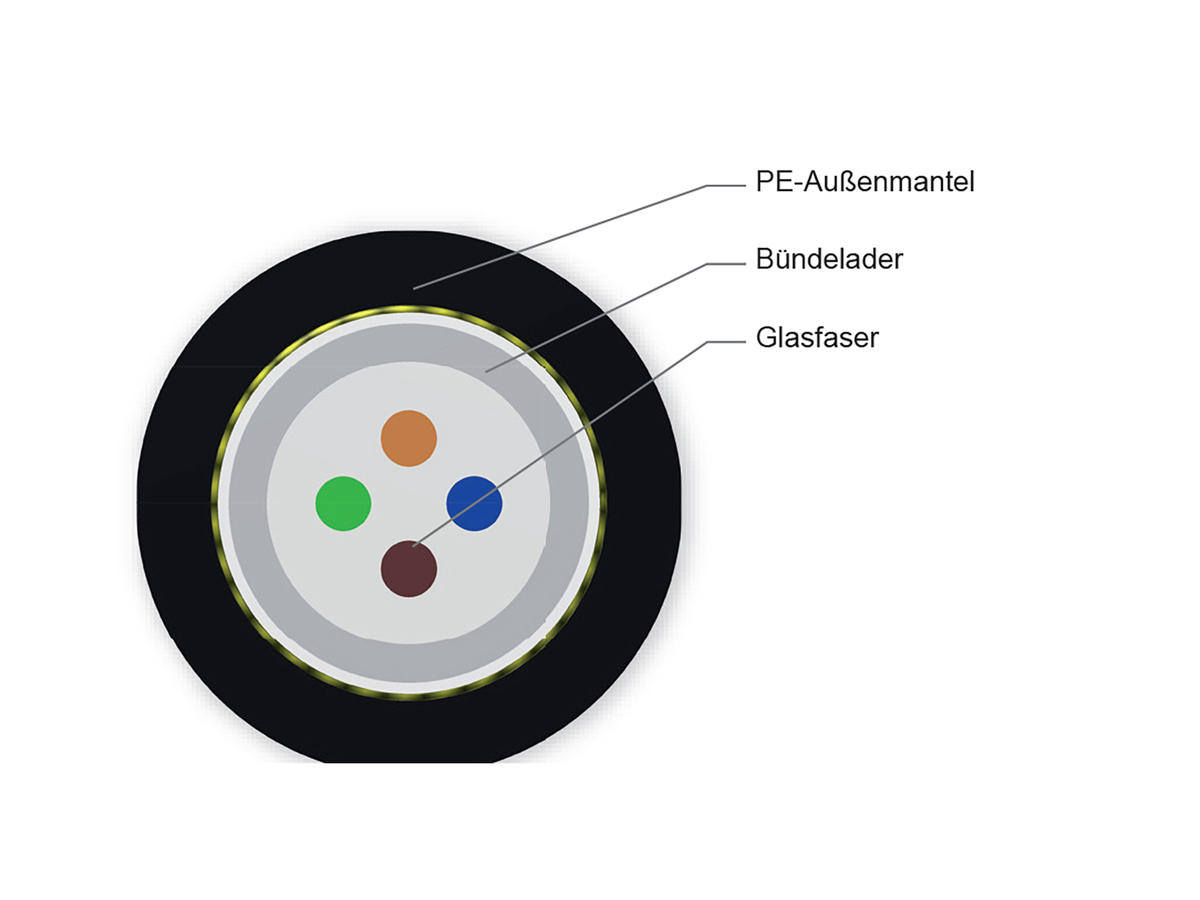

Kabeldesign
| Faseranzahl | 6 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Polyethylen (PE) |
| Bündeladerdurchmesser | 1,75 mm |
| Kabelbedruckungsmethode | Laserbedruckung |
| Faserfarben | Blau, orange, grün, braun, grau, weiß |
| Fasern pro Bündelader | 6 |
Mechanische Eigenschaften
| Querdruckfestigkeit | 1000 N/10 cm |
| Querdruckfestigkeit (reversibel), Außenkabel | 500 N/10 cm |
| Max. Zugkraft, kurzfristig | 80 N |
| Min. Biegeradius, Installation | 90 mm |
| Min. Biegeradius, Betrieb | 50 mm |
| Nominaler Außendurchmesser | 2,5 mm |
| Min. Rohr-/ Kabelkanaldurchmesser | 3,5 mm |
| Optimal Duct Size | 4 mm |
Caractéristiques optiques
| Code de la fibre | Z |
| Code d'option de performance | 20 |
| Catégorie de fibre optique | OS2 |
| Type de fibre | Single-mode (OS2) / 250 µm |
| Nom de la fibre | Monomode flexion améliorée (OS2) |
| Atténuation maximale | 0,34 dB/km / 0,34 dB/km / 0,20 dB/km |
| Longueurs d'onde | 1310 nm / 1383 nm / 1550 nm |
| Conformité aux normes | ITU-T G.652.D et ITU-T G.657.A1 |
| Diamètre du cœur | 8,2 µm |
| Diamètre de gaine | 125 µm |
| Diamètre du revêtement primaire | 242 µm |
| Dispersion chromatique à 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion chromatique à 1625 nm | ≤ 22 [ps/(nm*km)] |
| Longueur d'onde de coupure, pour fibre câblée | 1260 nm |
| Diamètre de champ de mode à 1310 nm | 9,2 µm |
| Diamètre de champ de mode à 1550 nm | 10,4 µm |
| Dispersion des modes de polarisation (PMD), valeur sur un lien | ≤ 0,04 ps/√km |
| Dispersion des modes de polarisation (PMD), valeur maximale pour fibre individuelle | ≤ 0,1 ps/√km |
Abmessungen
| Cable Weight | 4,5 kg/km |
| Maximale Kabellänge pro Trommel | 6000 m |
Amélioration de la densité des câbles et des fibres
Diamètre de câble réduit pour l'installation dans des systèmes de microtubes d'un diamètre intérieur d'au moins 4 mm
Diélectrique
Pas de mise à la terre requise
Optimisé pour installation par soufflage dans des micro-conduites
Distances d'installation: plus de 2000 m (6560 ft) à une vitesse de 150 m/min (490 ft/min)
SMF-28e+® conforme à la norme ITU-T G.652.D
Propriétés de transmission sûres et faible atténuation
