060ZM4-T3E49A20
MiniXtend® HD Cable with Binderless* FastAccess® Technology 60 F (5x12), G.657.A1 190
通用规范
| 产品编码 | 060ZM4-T3E49A20 |
| 光缆类型 | 绞合松套管 |
| 环境 | 室外 |
| 产品类型 | 绝缘 |
| 光纤类别 | G.657.A1 |
| 应用 | 微管 |
| Cable geometry | Round |
标准
| RoHS | 无有害物质根据RoHS 2011/65/EU |
环境条件
| 温度范围，安装 | -30 °C - 70 °C (-22 °F - 158 °F ) |
| 温度范围，操作 | -20 °C - 70 °C (-4 °F - 158 °F ) |
| 温度范围，存储 | -5 °C - 70 °C (23 °F - 158 °F ) |

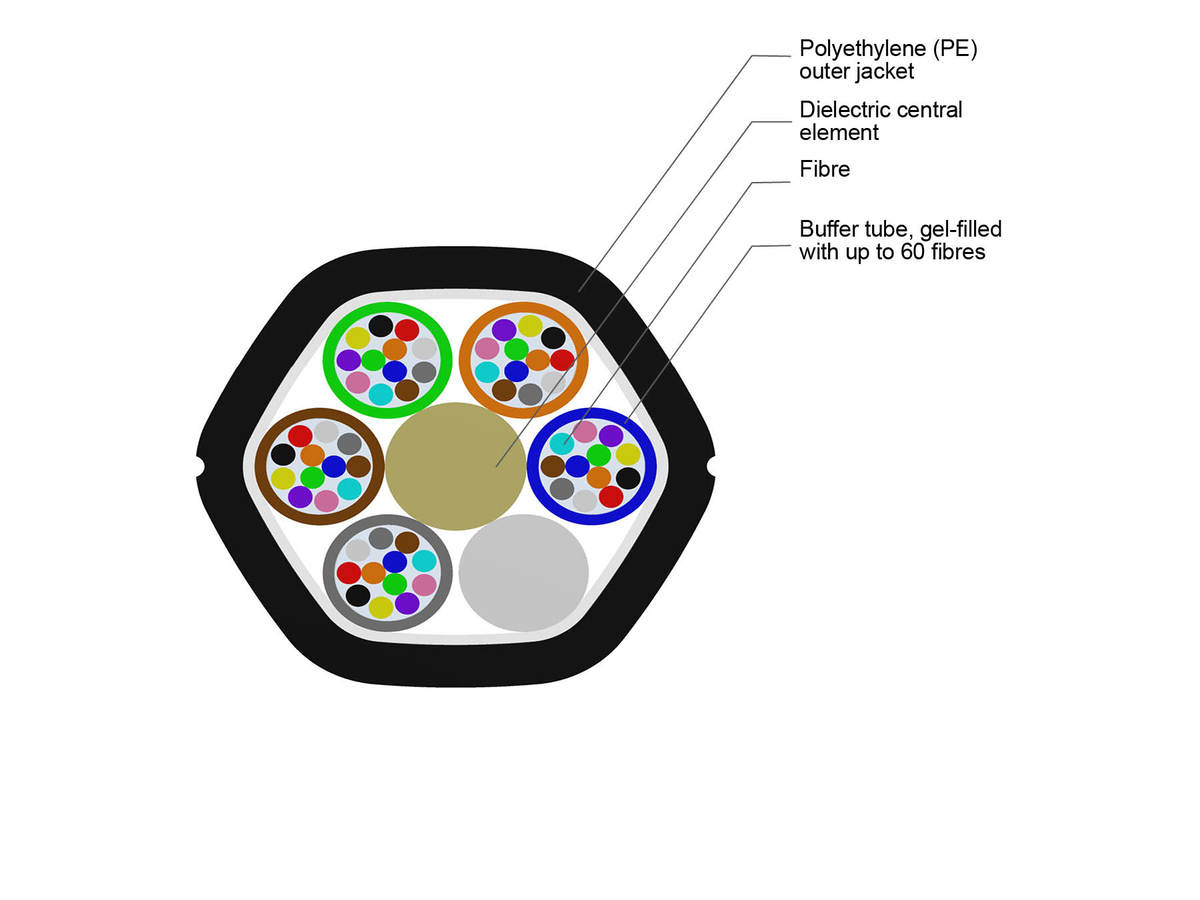

光缆设计
| 光缆标识 | M#H#S#CORNING#YEAR MINIXTEND®HD FAB CABLE 5x12 G.657.A1 190 LT1.1#ID Number |
| 光纤芯数 | 60 |
| 外护套标称厚度 | 0.4 mm |
| 缓冲管尺寸 | 1.1 mm |
| 活跃管数量 | 5 |
| 管位置数 | 6 |
| 每管光纤芯数 | 12 |
| Color Code Standards | Telcordia |
机械特性
| Crush Resistance (reversible), Outdoor Cable | 500 N/10 cm |
| 最大拉伸强度，短期 | 350 N |
| 最小安装弯曲半径 | 90 mm |
| 最小操作弯曲半径 | 68 mm |
| 标称外径 | 4.5 mm |
| 最小管道直径 | 6 mm |
| Optimal Duct Size | 8 mm |
光学特性
| 光纤代码 | Z |
| 性能选项代码 | 49 |
| 光纤类别 | OS2 |
| 光纤类型 | Single-mode (OS2) / 190 µm |
| 光纤名称 | SMF-28® Contour Fit |
| 最大衰减 | 0.36 dB/km / 0.36 dB/km / 0.22 dB/km |
| 波长 | 1310 nm / 1383 nm / 1550 nm |
| 光纤符合性 | ITU-T G.652.D和ITU-T G.657.A1 |
| 光纤纤芯直径 | 8.2 µm |
| 包层直径 | 125 µm |
| 涂层直径 | 188 µm |
| Dispersion @ 1550 nm | ≤ 18.6 [ps/(nm*km)] |
| Dispersion @ 1625 nm | ≤ 23.7 [ps/(nm*km)] |
| 光缆截止波长 | 1260 nm |
| 在1310nm的模场直径 | 9.2 µm |
| 1550nm的模场直径 | 10.4 µm |
| PMD链路设计值 | ≤ 0.04 ps/√km |
| PMD最大单独光纤 | ≤ 0.1 ps/√km |
尺寸
| Cable Weight | 18 kg/km |
| Max. cable length per reel/drum | 6000 m |
Binderless FastAccess™ Technology
Innovative cable design that reduces cable access time up to 70 percent and lowers the risk of inadvertent fibre damage
Reduced outer cable diameter
High fiber density in microduct systems
Compact and light
CapEx-optimized installations and upgrades
Fully dielectric
No grounding required
Color-coded tubes and fibers
Easy identification of tubes and
