E808002GNZ20008M

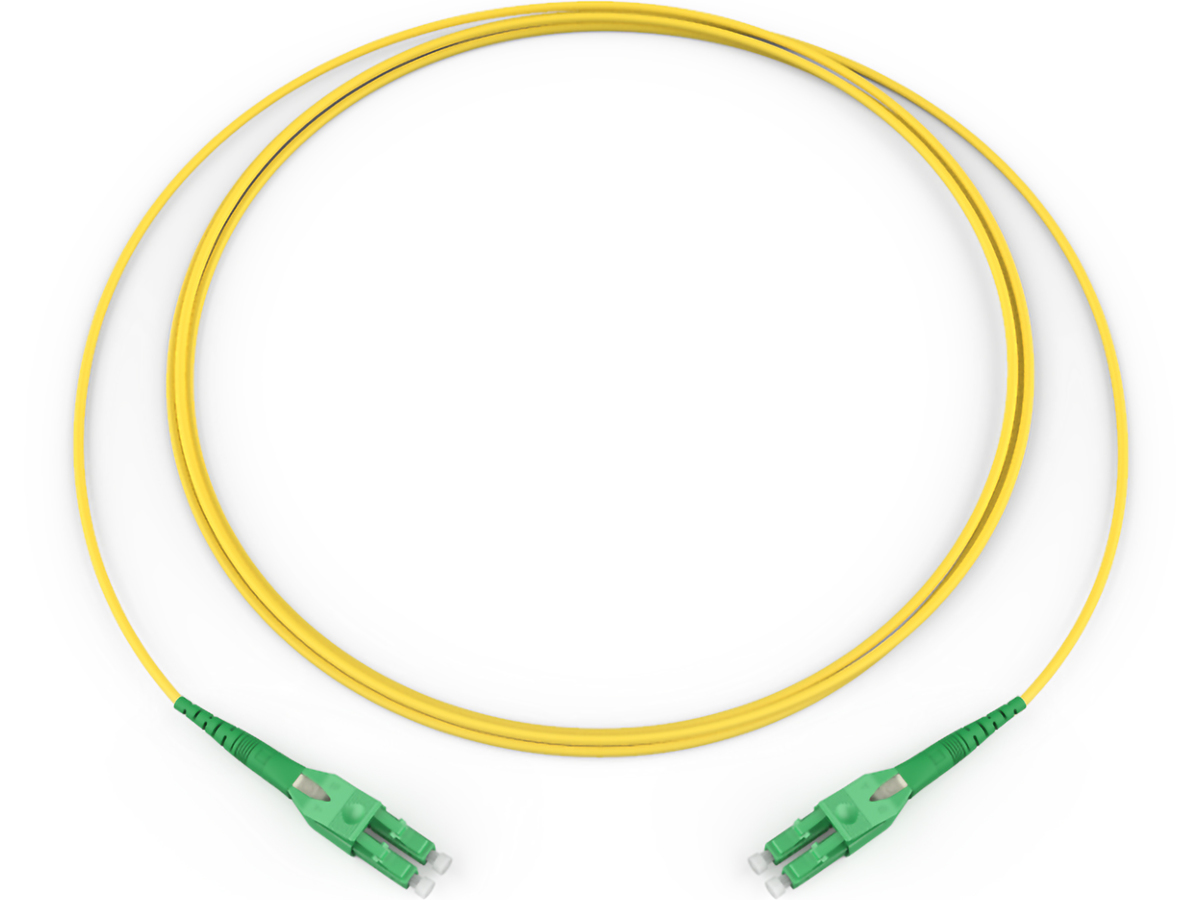

EDGE™ 2.0 mm Single-mode Patch Cord, LSZH, CPR Dca SMF-28® Ultra OS2, Low-Loss, LC APC Uniboot to LC APC Uniboot, 8 m
Spécifications générales
| Référence du produit | E808002GNZ20008M |
| Flame Rating | LSZH/FRNC |
| Fiber Category | Single-mode (OS2) |
| Product Category | Core Product / FastShip |
| Cable Assembly Type | Patch Cords |
| Environment | Indoor |
| Application | Data Center |
| Cable Type | Tight-Buffered |
| Brand | EDGE™ |
Standards
| Reaction to Fire | Dca |
| RoHS | Free of hazardous substances according to RoHS 2011/65/EU |
| Intermateability | IEC 61754 |
Environmental Conditions
| Temperature Range, Installation | -10 °C - 60 °C (14 °F - 140 °F ) |
| Temperature Range, Operation | -10 °C - 60 °C (14 °F - 140 °F ) |
| Temperature Range, Storage | -10 °C - 60 °C (14 °F - 140 °F ) |
Design
| Fiber Count | 2 |
| Outer Jacket Material | LSZH/FRNC |
| Outer Jacket Color | Yellow |
| Polarity | Crossed, TIA-568 Type-B |
Mechanical Specifications
| Tensile Strength | 150 N |
| Nominal Outer Diameter | 2 mm |
| Crush Resistance | 1000 N/10 cm |
| Min. Bend Radius Installation | 20 mm |
| Min. Bend Radius Operation | 10 mm |
Caractéristiques optiques
| Code de la fibre | Z |
| Code d'option de performance | 25 |
| Catégorie de fibre optique | OS2 |
| Type de fibre | Single-mode (OS2) / 250 µm |
| Nom de la fibre | Monomode flexion améliorée (OS2) |
| Atténuation maximale | 0,38 dB/km / 0,38 dB/km / 0,25 dB/km |
| Longueurs d'onde | 1310 nm / 1383 nm / 1550 nm |
| Conformité aux normes | ITU-T G.652.D et ITU-T G.657.A1 |
| Diamètre du cœur | 8,2 µm |
| Diamètre de gaine | 125 µm |
| Diamètre du revêtement primaire | 242 µm |
| Dispersion chromatique à 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion chromatique à 1625 nm | ≤ 22 [ps/(nm*km)] |
| Longueur d'onde de coupure, pour fibre câblée | 1260 nm |
| Diamètre de champ de mode à 1310 nm | 9,2 µm |
| Diamètre de champ de mode à 1550 nm | 10,4 µm |
| Dispersion des modes de polarisation (PMD), valeur sur un lien | ≤ 0,04 ps/√km |
| Dispersion des modes de polarisation (PMD), valeur maximale pour fibre individuelle | ≤ 0,1 ps/√km |
Specifications - Connector A
| Polish | APC |
| Insertion Loss, Max. | 0.25 dB |
| Tensile Strength Jacketed Cable | 50 N |
| Durability | ≤ 0.2 dB change, 500 rematings, FOTP-21 |
| Boot Color | Green |
| Connector Type | LC APC uniboot |
| Housing Color | Green |
| Housing Material | Composite |
| Boot Type | Uniboot |
| Reflectance | < -60 dB |
Specifications - Connector B
| Polish | APC |
| Insertion Loss, Max. | 0.25 dB |
| Tensile Strength Jacketed Cable | 50 N |
| Durability | ≤ 0.2 dB change, 500 rematings, FOTP-21 |
| Boot Color | Green |
| Connector Type | LC APC uniboot |
| Housing Color | Green |
| Housing Material | Composite |
| Boot Type | Uniboot |
| Reflectance | < -60 dB |
Dimensions
| Length | 8 m |
Ordering Information
| Packaging Method | Box |
| Units per Delivery | 1/1 |
| Shipping Height | 190 mm |
| Shipping Width | 250 mm |
| Shipping Depth | 380 mm |
Processus de fabrication de pointe
Les procédés de fabrication exclusifs et la technologie de pointe de Corning permettent d'obtenir des produits d'une constance inégalée
Opérations mondiales
Des sites de fabrication dans le monde entier et une intégration verticale de bout en bout de l'ensemble du processus garantissent un approvisionnement fiable et atténuent les barrières commerciales ou les perturbations de l'approvisionnement
Options de conception flexibles
Choix de matériaux pour les éléments de résistance et les propriétés des fibres en fonction des exigences de l'application
Tests de performance supérieure
Chaque terminaison est testée pour garantir les meilleures performances du réseau
