144FRC-T3101A20
ALTOS® Bündelader Außenkabel mit Stahlarmierung LT 2,3, A-DQ(ZN)(SR)2Y 12x12 E10 LEAF® ITU G655
General Specifications
| Product Number | 144FRC-T3101A20 |
| EAN Code | 4056418783260 |
| Kabeltyp | Minibündel |
| Einsatzgebiet | Außen |
| Produkttyp | Stahlrillarmierung |
| Faserkategorie | SM NZ-DSF (G.655) |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | A-DQ(ZN)(SR)2Y |
| Anwendung | Erdverlegung, Röhrenkabel |
| Kabelgeometrie | Rund |
Normen
| Faserstandards | ITU-T G.655 (alle Tabellen), IEC 60793-2-50 Typ B4, TIA/EIA-492-EA00, Telcordia GR-20 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Längswasserdichtigkeit | IEC 60794-1-2 F5 |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C to 50 °C |
| Temperaturbereich, Betrieb | -30 °C to 70 °C |
| Temperaturbereich, Lagerung | -40 °C to 70 °C |

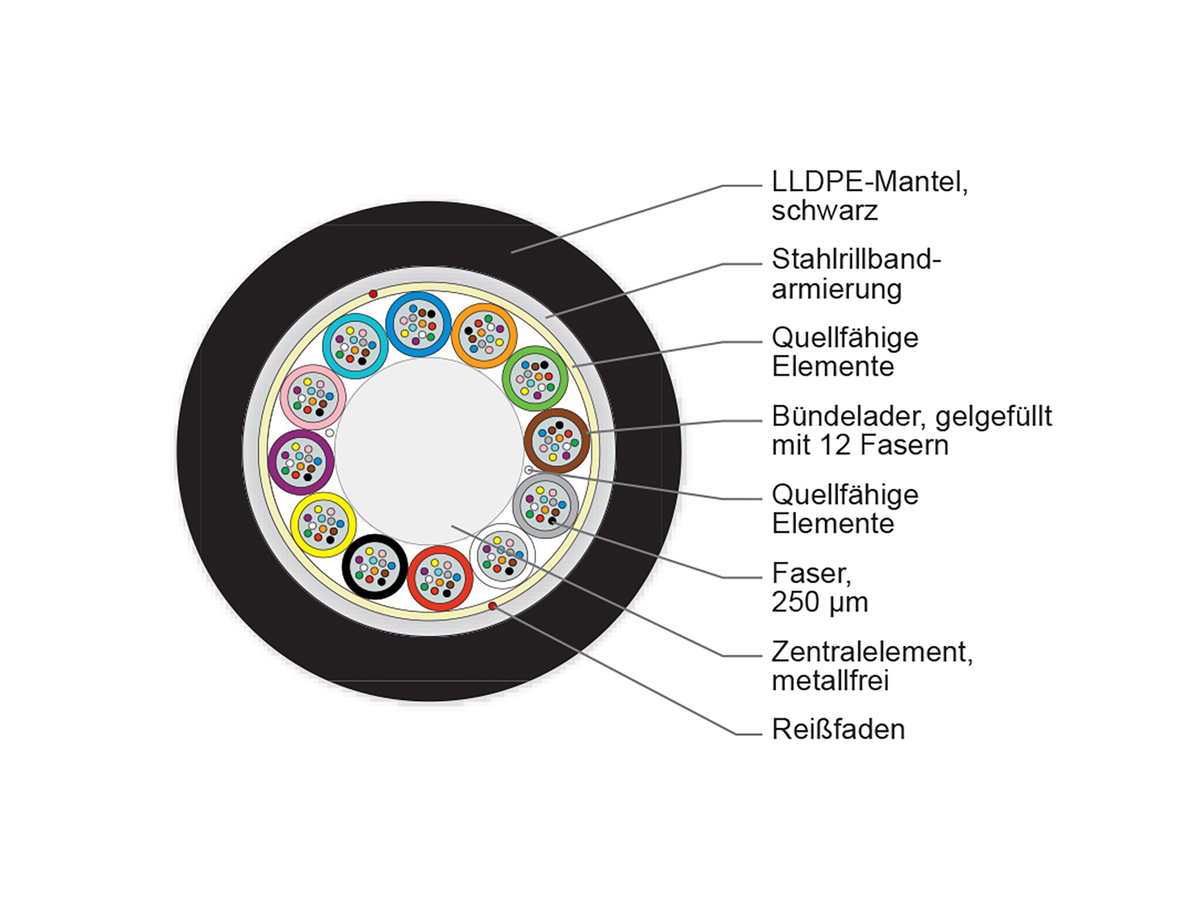

Kabeldesign
| Kabelbedruckung | Meter - Handset - Sine - CORNING - Year -ALTOS (R) A-DQ(ZN)(SR)2Y 12X12 E10 LT 2.3 |
| Zentralelement | Dielektrisch (Glas-Faser-Kunststoff) mit Polyethylenbeschichtung |
| Faseranzahl | 144 |
| Reißfadenanzahl | 2 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Lineares Polyethylen mit niedriger Dichte (LLDPE) |
| Nominale Außenmantelstärke | 1,5 mm |
| Zugentlastungselemente und/oder Bewehrung, Lage 1 | Stahlrillbandarmierung |
| Bündeladerfarbe | Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violett, rosa, türkis |
| Bündeladerdurchmesser | 2,25 mm |
| Zentralelementdurchmesser | 6,9 mm |
| Anzahl aktiver Bündeladern | 12 |
| Anzahl Bündeladerpositionen | 12 |
| Band / Vlies | Quellfähig |
| Faserfarben | Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violett, rosa, türkis |
| Fasern pro Bündelader | 12 |
| Farbkodierungs Standard | Telcordia |
Mechanische Eigenschaften
| Querdruckfestigkeit | 3000 N/10 cm |
| Max. Zugfestigkeit bei Installation | 2700 N |
| Min. Biegeradius, Installation | 320 mm |
| Min. Biegeradius, Betrieb | 240 mm |
| Nominaler Außendurchmesser | 16 mm |
Optical Characteristics
| Fiber Code | F |
| Performance Option Code | 01 |
| Fiber Category | OS2 |
| Fiber Type | Single-mode (OS2) / 250 µm |
| Fiber Name | LEAF® |
| Maximum Attenuation | - / - / 0.25 dB/km |
| Wavelengths | 1310 nm / 1383 nm / 1550 nm |
| Fiber Compliance | ITU-T G.655.D |
Abmessungen
| Cable Weight | 232 kg/km |
| Maximale Kabellänge pro Trommel | 6000 m |
Waterblocking technology
OSP (outdoor) applications
Corrugated steel armoring
Rodent, mechanical protection and direct buried applications
UV- and microbe-resistant
Can be installed in ducts or conduits
Dry cable core by means of water swellable elements
Allows efficient and craft-friendly cable preparation in outdoor applications
Fibres/buffer tubes colour coded to Telcordia-Bellcore
Easy identification of the individual tubes and fibres
SZ-stranded, loose tube design
Isolates fibers from installation and environmental rigors and facilitates mid-span access
