024ER4-63122A20

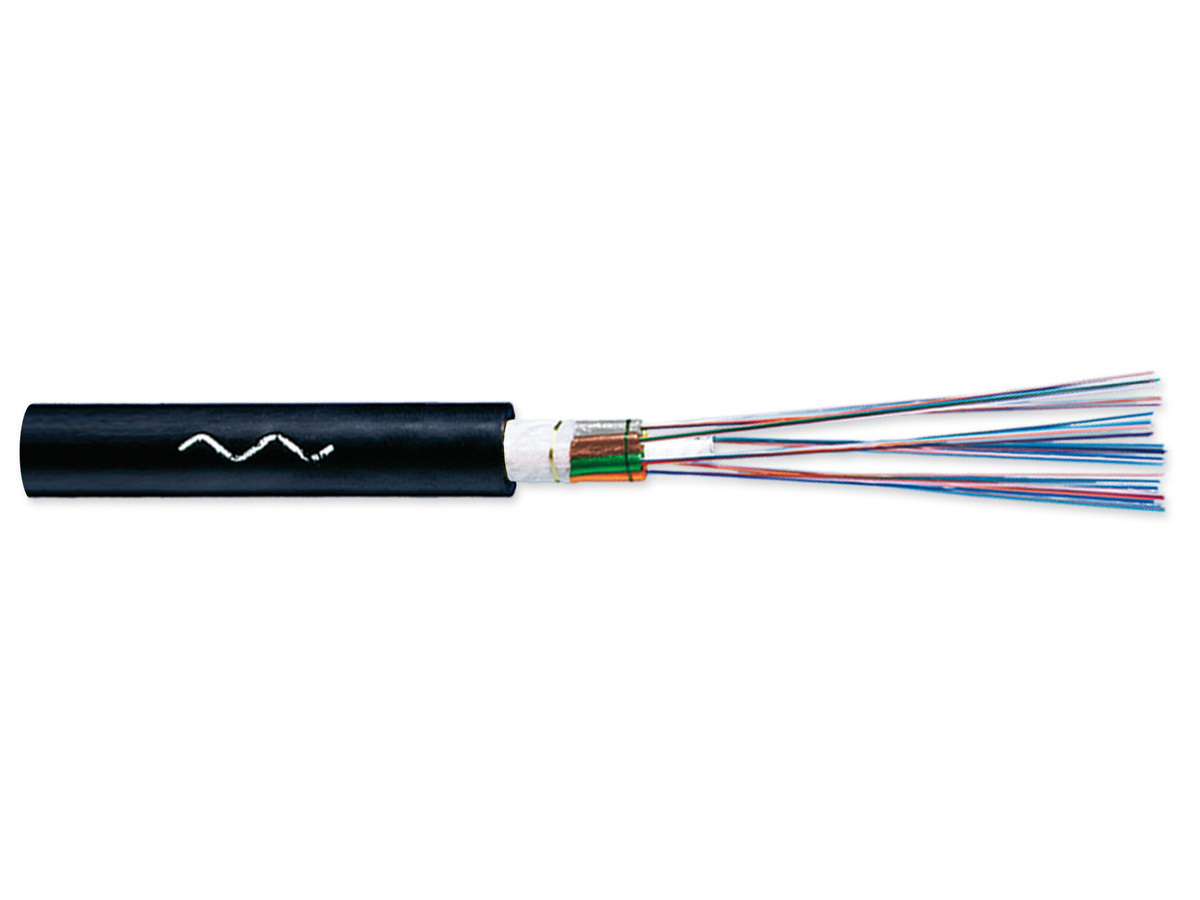

ALTOS® Loose Tube Outdoor Duct Cable LT 2.3 4x6 E9 SMF-28e+® ITU G652.D
Especificações gerais
| Número do produto | 024ER4-63122A20 |
| Código EAN | 4042673392361 |
| Cable Type | Loose Tube |
| Environment | Outdoor |
| Product Type | Dielectric |
| Fiber Category | Single-mode (OS2) |
| Coding according to EN 60794-1-1 (DIN VDE 0888-100-1) | A-DQ(ZN)2Y |
| Application | Duct |
| Cable geometry | Round |
Standards
| Fiber Standards | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ITU-T G.652.D, ISO/IEC 11801 Ed.2.2 |
| RoHS | Free of hazardous substances according to RoHS 2011/65/EU |
| Waterblocking | IEC 60794-1-2 F5 |
Environmental Conditions
| Temperature Range, Installation | -5 °C para 50 °C (23 °F para 122 °F ) |
| Temperature Range, Operation | -30 °C para 70 °C (-22 °F para 158 °F ) |
| Temperature Range, Storage | -40 °C para 70 °C (-40 °F para 158 °F ) |
Cable Design
| Cable Marking | Meter - Handset - Sine - CORNING - Year -ALTOS (R) A-DQ(ZN)2Y 4X6 E9 LT 2.3 |
| Central Element | Dielectric |
| Fiber Count | 24 |
| Number of Ripcords | 1 |
| Outer Jacket Color | Black |
| Outer Jacket Material | Linear Low Density Polyethylene (LLDPE) |
| Outer Jacket Nominal Thickness | 1.5 mm |
| Buffer Tube Color | Blue, Orange, Green, Brown |
| Buffer Tube Diameter | 2.25 mm |
| Central Element Diameter | 2.5 mm |
| Number of Active Tubes | 4 |
| Number of Filling Elements | 2 |
| Number of Tube Positions | 6 |
| Tape | Water-swellable |
| Fiber Coloring | Blue, Orange, Green, Brown, Slate, White |
| Fibers per Tube | 6 |
| Color Code Standards | Telcordia |
Mechanical Specifications
| Crush Resistance | 2000 N/10 cm |
| Max. Tensile Strength for Installation | 2700 N |
| Min. Bend Radius Installation | 185 mm |
| Min. Bend Radius Operation | 155 mm |
| Nominal Outer Diameter | 10.3 mm |
Características ópticas
| Código da fibra | E |
| Código de opção de desempenho | 22 |
| Categoria da fibra | OS2 |
| Tipo de fibra | Single-mode (OS2) / 250 µm |
| Nome da fibra | Monomodo (OS2) |
| Atenuação máxima | 0.36 dB/km / 0.36 dB/km / 0.22 dB/km |
| Comprimentos de onda | 1310 nm / 1383 nm / 1550 nm |
| Conformidade de fibra | ITU-T G.652.D |
| Diâmetro do núcleo da fibra | 8,2 µm |
| Diâmetro da casca | 125 µm |
| Diâmetro do revestimento | 242 µm |
| Dispersion @ 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion @ 1625 nm | ≤ 22 [ps/(nm*km)] |
| Comprimento de onda de corte do cabo | 1260 nm |
| Diâmetro do campo modal em 1310 nm | 9,2 µm |
| Diâmetro do campo modal em 1550 nm | 10,4 µm |
| Valor de projeto do link PMD | ≤ 0,06 ps/√km |
| PMD máximo Fibra individual | ≤ 0,1 ps/√km |
Dimensions
| Cable Weight | 79 kg/km |
| Max. cable length per reel/drum | 6000 m |
Estrutura totalmente dielétrica
Não exige aterramento ou conexão
UV e micróbio resistente
Pode ser instalado em dutos ou canalizações
Tecnologia impermeável
Aplicações externas (OSP)
Fibras / tubos de buffer código de cores para Telcordia-Bellcore
Fácil identificação dos tubos e fibras individuais
Núcleo do cabo a seco por meio de elementos que absorve água
Permite uma preparação eficiente e amigável-artesanato cabo em aplicações no exterior
