016Z6J-32325E2G
FREEDM™ Breakout Tight Buffer Indoor/Outdoor Cable (2.0 mm) 16 F E9/125 SMF-28® ULTRA TB3, Dca-s1a,d1,a1
General Specifications
| Product Number | 016Z6J-32325E2G |
| Tipo de cable | Tight-Buffered |
| Ambiente | Interno/externo |
| Tipo de producto | Blindaje dieléctrico |
| Categoría de la fibra | Fibra óptica SMF-28® Ultra 242 |
| Clasificación de la llama | LSZH™/FRNC |
| Codificación según EN 60794-1-1 (DIN VDE 0888-100-1) | UT-VQ(ZN)H(ZN)BH |
| Aplicación | Conducto, Riser vertical, uso general, Horizontal |
| Geometría del cable | Redondo |
Normas
| Reacción al Fuego | Dca, s1a, d1, a1 |
| RoHS | Libre de sustancias peligrosas según RoHS 2011/65/EU |
| Impermeabilidad | IEC 60794-1-22 método F5B |
| Prueba de propagación de llamas | Ignífugo según IEC 60332-1-2 (cable único) y IEC 60332-3-24 (haz de cables) |
| Requisitos de Reacción al Fuego | Reacción al fuego según EN 50575 y EN 13501-6 |
| Densidad del humo | Baja emisión de humos según IEC 61034 |
| Prueba del contenido de halógenos | Cero halógenos según IEC 60754-1 |
| Nivel de corrosión | No corrosivo según IEC 60754-2 |
Condiciones ambientales
| Rango de temperatura, instalación | -5 °C to 50 °C (23 °F to 122 °F ) |
| Rango de temperatura, funcionamiento | -20 °C to 60 °C (-4 °F to 140 °F ) |
| Rango de temperatura, almacenamiento | -25 °C to 70 °C (-13 °F to 158 °F ) |

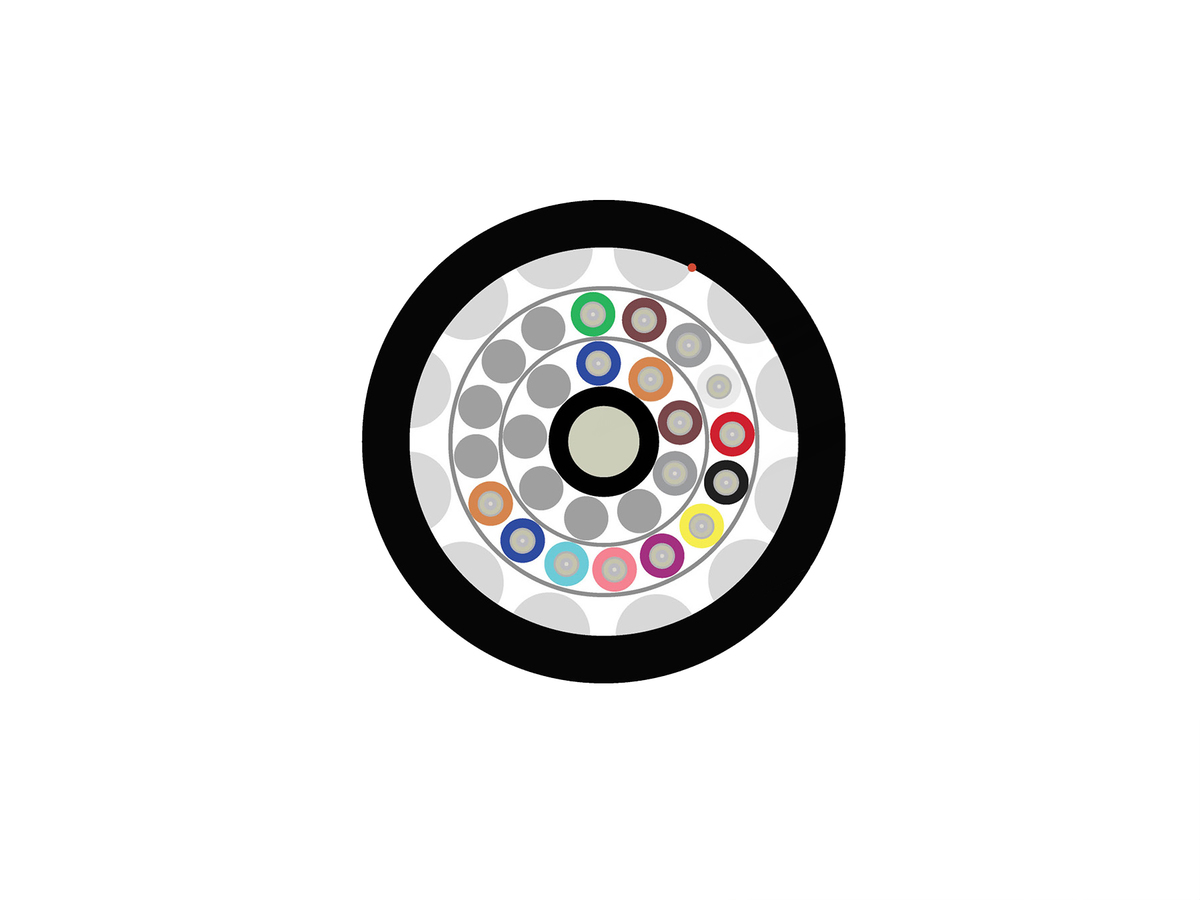

Diseño del cable
| Marcado del cable | Metre - Handset - CE 17 EN 50575 Dca-s1a,d1,a1 - Sine - CORNING - Fiber Optic Cable - Year - FREEDM(TM) UT-VQ(ZN)H(ZN)BH 16 E9/125 TB3 2.0 LSZH(TM)/FRNC |
| Elemento central | Dieléctrico |
| Número de fibras | 16 |
| Número de hilos de rasgado | 1 |
| Color de la chaqueta externa | Negro |
| Diámetro de protección | 900 µm |
| Material de la chaqueta externa | Ignífugo, no corrosivo/baja emisión de humos, material sin halógenos (FRNC/LSZH) |
| Diámetro del elemento central | 1,5 mm |
| Espesor nominal del revestimiento externo | 1,2 mm |
| Elementos y/o armadura de resistencia a la tracción - Capa 1 | Blindaje de hilo de vidrio laminado |
| Fibras por subunidad | 1 |
| Número de subunidades Capa 1 | 5 |
| Número de subunidades de capa 2 | 11 |
| Color de la subunidad | Gris con número de subunidad impreso |
| Diámetro de la subunidad | 2 mm |
| Material da chaqueta de la subunidad | Ignífugo, no corrosivo/baja emisión de humos, material sin halógenos (FRNC/LSZH) |
| Espesor nominal de la chaqueta de la subunidad | 0,35 mm |
| Blindaje de elementos de resistencia a la tracción de la subunidad | Miembros de rigidez de hilo de aramida |
| Cinta | Expandible en agua |
| Elementos y/o Armadura de resistencia a la tracción | Blindaje de hilo de vidrio laminado |
| Subunidad de color del tight buffer, capa 1 | Amarillo, Blanco, Blanco, Blanco, Blanco |
| Subunidad de color del tight buffer, capa 2 | Blanco, Blanco, Blanco, Blanco, Blanco, Blanco, Blanco, Blanco, Blanco, Blanco, Blanco |
| Tipo de tight buffer | TB3 (fácil de pelar hasta 10 cm) |
| Clasificación de la llama | LSZH™/FRNC |
Especificaciones mecánicas
| Resistencia al aplastamiento | 2000 N/10 cm |
| Resistencia al aplastamiento (reversible), cable de exterior | 2000 N/10 cm |
| Carga calorífica | 4,23 MJ/m |
| Máxima resistencia a la tracción para la instalación | 2500 N |
| Radio mínimo de curvatura de instalación | 265 mm |
| Radio mínimo de curvatura de funcionamiento | 200 mm |
| Diámetro externo nominal | 13,3 mm |
Dimensiones
| Peso del Cable | 165 kg/km |
| Max. cable length per reel/drum | 2000 m |
Tecnología impermeable
Aplicaciones externas (OSP)
Estructura totalmente dieléctrica
No requiere conexión a tierra ni conexión
UV y resistente a los microbios
Se puede instalar en conductos o conductos
Núcleo de cable seco gracias a cinta y elementos absorbentes de humedad
Permite una preparación de cables eficiente y fácil de ensamblar en aplicaciones en exteriores o en interiores/exteriores
Hilos de vidrio laminado
Resistencia contra roedores mejorada
Pequeño diámetro y radio de curvatura
Fácil instalación en áreas con limitaciones de espacio
TB3 tight buffered construction
Easy and consistent stripping over 10 cm
Flame retardant
LSZH/FRNC
