024TUF-T4180D20
Cable loose tube FREEDM®, sin gel, Riser 24 F, multimodo de 50 µm (OM3)
Especificaciones generales
| Número del producto | 024TUF-T4180D20 |
| Cable Type | Loose Tube |
| Environment | Indoor/Outdoor |
| Product Type | Dielectric |
| Fiber Category | 50 µm MM (OM3) |
| Flame Rating | Riser (OFNR) |
| Application | Aerial, Direct Buried, Duct, General purpose, Horizontal |
| Cable geometry | Round |
Standards
| RoHS | Free of hazardous substances according to RoHS 2011/65/EU |
| Approvals and Listings | National Electrical Code® (NEC®) OFNR, CSA OFN FT-4 |
| Common Installations | Outdoor aerial and duct, indoor vertical riser and general purpose horizontal according to National Electrical Code® (NEC®) Article 770 |
| Design and Test Criteria | ANSI/ICEA S-104-696 |
Environmental Conditions
| Temperature Range, Installation | -10 °C a 60 °C (14 °F a 140 °F ) |
| Temperature Range, Operation | -40 °C a 70 °C (-40 °F a 158 °F ) |
| Temperature Range, Storage | -40 °C a 70 °C (-40 °F a 158 °F ) |

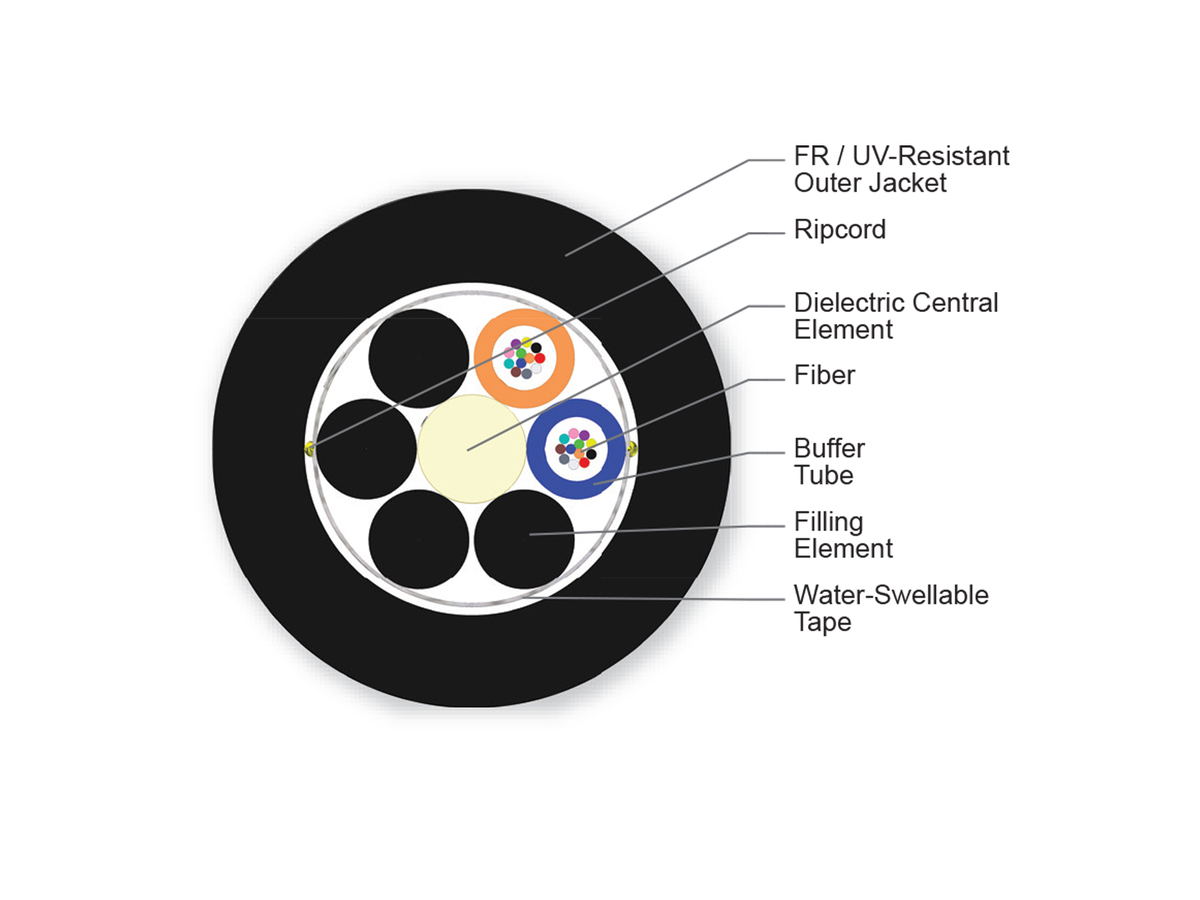

Cable Design
| Central Element | Dielectric |
| Fiber Count | 24 |
| Number of Ripcords | 2 |
| Outer Jacket Color | Black |
| Outer Jacket Material | Flame-Retardant, UV-Resistant |
| Buffer Tube Color | Blue, Orange |
| Buffer Tube Diameter | 2.5 mm (0.1 in) |
| Number of Active Tubes | 2 |
| Number of Filling Elements | 4 |
| Number of Tube Positions | 6 |
| Tape | Water-swellable |
| Fiber Coloring | Blue, Orange, Green, Brown, Slate, White, Red, Black, Yellow, Violet, Rose, Aqua |
| Fibers per Tube | 12 |
| Color Code Standards | Telcordia |
Mechanical Specifications
| Max. Tensile Strength, Long-Term | 810 N (182.1 lbf) |
| Max. Tensile Strength, Short-Term | 2700 N (606.98 lbf) |
| Min. Bend Radius Installation | 195 mm (7.68 in) |
| Min. Bend Radius Operation | 130 mm (5.12 in) |
| Nominal Outer Diameter | 13 mm (0.51 in ) |
Características ópticas
| Código de la fibra | T |
| Código de opción de desempeño | 80 |
| Categoría de la fibra | OM3 |
| Tipo de fibra | Multimodo |
| Nombre de la fibra | 50 µm MM (OM3) |
| Atenuación máxima | 3.0 dB/km / 1.0 dB/km |
| Longitud de onda | 850 nm / 1300 nm |
| Conformidad de la fibra | IEC 60793-2-10 |
| Diámetro del núcleo de la fibra | 50 µm |
| Ethernet 1 Gigabit serial | 1000 m / 600 m |
| Ethernet 10 Gigabit serial | 300 m / - |
| Ancho de banda modal efectiva mínima (EMB) | 950 MHz*km / - |
| Anchura mínima de la banda de lanzamiento sobrecargado (OLF) | 1500 MHz*km / - 500 MHz*km |
Dimensions
| Cable Weight | 146 kg/km (98.11 lb/1000 ft) |
Tecnología de bloqueado contra agua sin gel
Preparación de cables fácil de accesarpreparation
Diseño de tubo holgado
Rendimiento estable y compatibilidad con todas las fibras comunes
Tubos y fibras codificadas por colores
Identificación facil y rápida
Estructura totalmente dieléctrica
No requiere conexión a tierra ni conexión
Instalaciones comunes
Aéreo en mensajero y conductos externos; riser vertical y horizontal para uso general según el artículo 770 del National Electrical Code® (NEC®)
