006T88-31180-D3

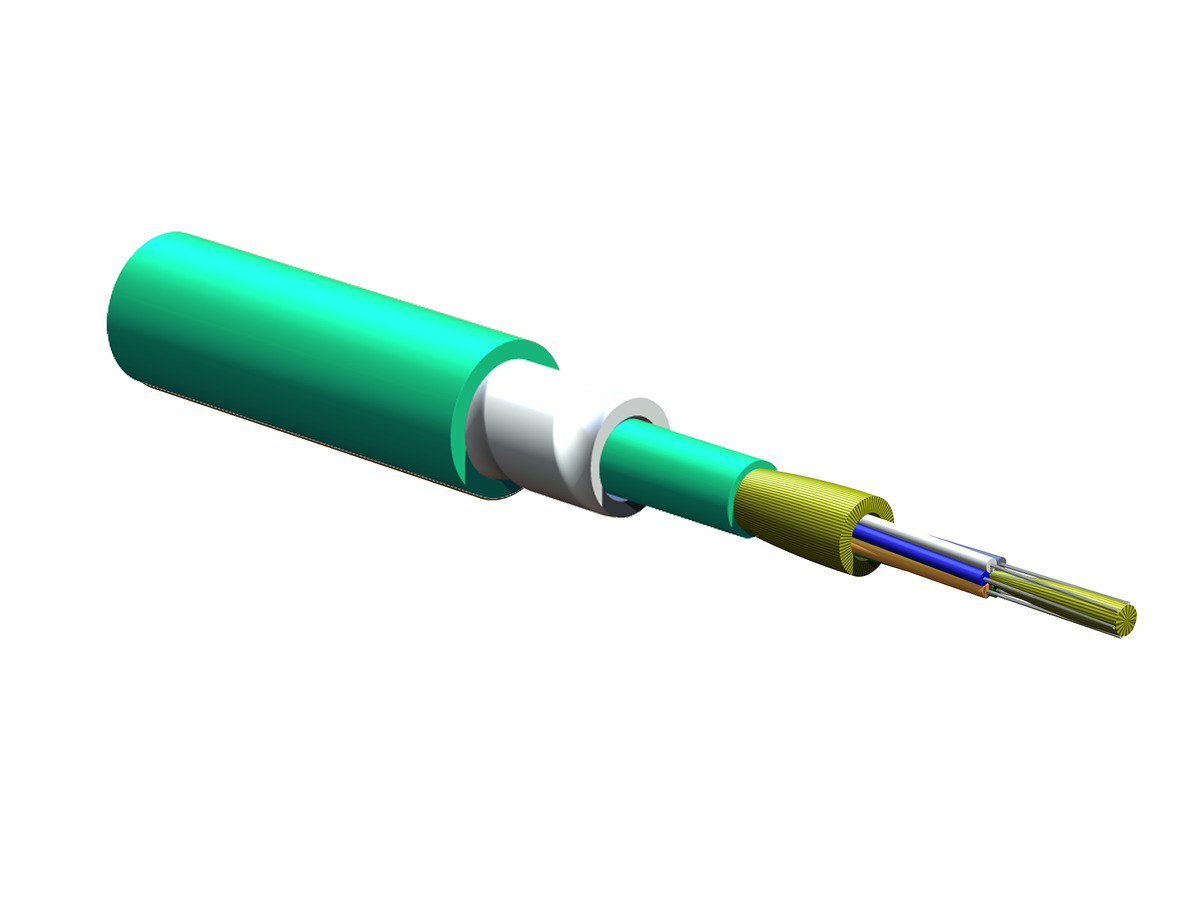

MIC® DX Tight-Buffered Armored Cable, Plenum 6 F, 50 µm multimode (OM3)
General Specifications
| Product Number | 006T88-31180-D3 |
| Cable Type | Tight-Buffered |
| Environment | Indoor |
| Product Type | Dielectric armor |
| Fiber Category | 50 µm MM (OM3) |
| Flame Rating | Plenum (OFNP) |
| Application | General purpose, Horizontal, Plenum |
| Cable geometry | Round |
Standards
| RoHS | Free of hazardous substances according to RoHS 2011/65/EU |
| Approvals and Listings | National Electrical Code® (NEC®) OFNP, CSA FT-6 |
| Design and Test Criteria | ICEA S-83-596 |
Environmental Conditions
| Temperature Range, Installation | 0 °C to 60 °C (32 °F to 140 °F ) |
| Temperature Range, Operation | 0 °C to 70 °C (32 °F to 158 °F ) |
| Temperature Range, Storage | -40 °C to 70 °C (-40 °F to 158 °F ) |

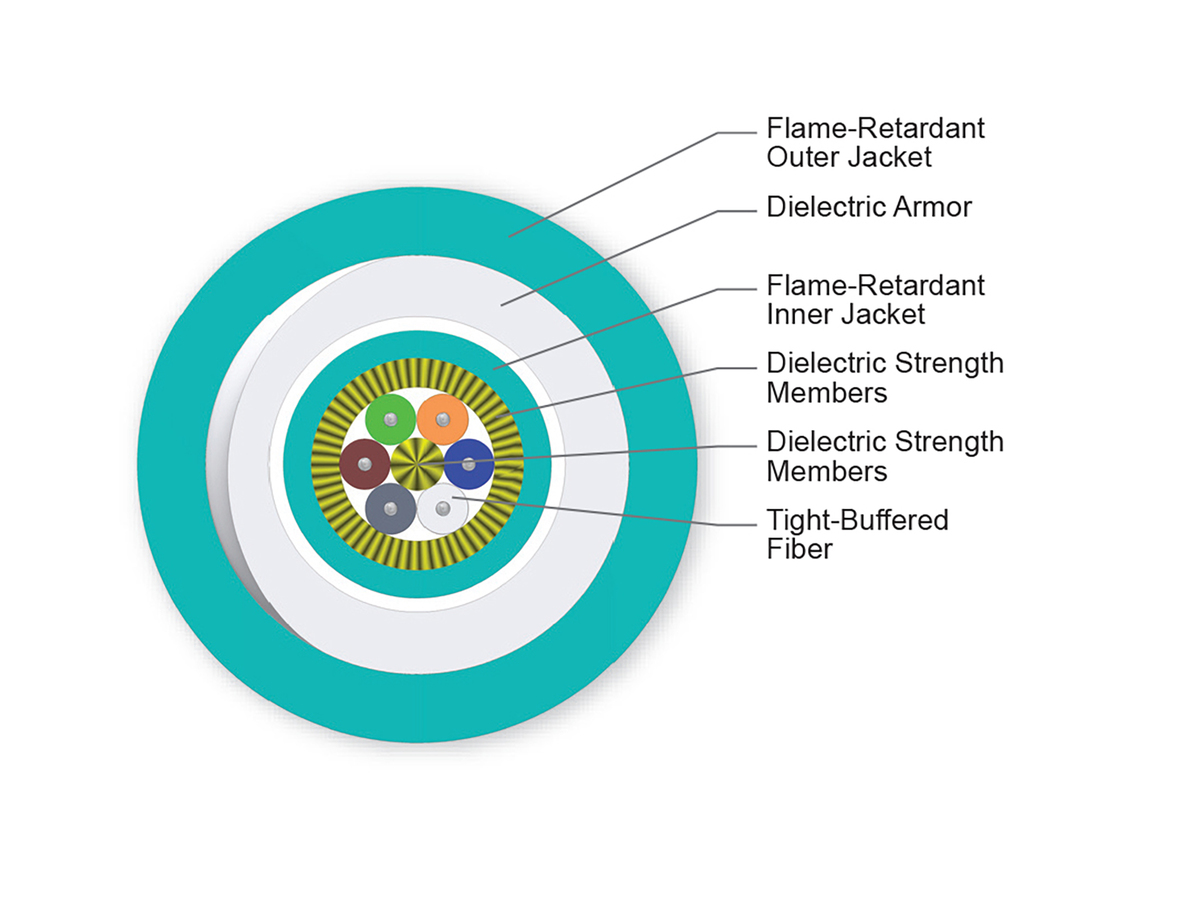

Cable Design
| Fiber Count | 6 |
| Outer Jacket Color | Aqua |
| Outer Jacket Material | Flame-retardant |
| Tensile Strength Elements and/or Armoring - Layer 1 | Dielectric strength members |
| Inner Jacket Material | Flame-retardant |
| Tensile Strength Elements and/or Armoring - Layer 3 | Dielectric armor |
| Tight Buffer Color | Blue, Orange, Green, Brown, Slate, White |
| Flame Rating | Plenum (OFNP) |
Mechanical Specifications
| Max. Tensile Strength, Long-Term | 132 N (29.67 lbf) |
| Max. Tensile Strength, Short-Term | 440 N (98.92 lbf) |
| Min. Bend Radius Installation | 153 mm (6.02 in) |
| Min. Bend Radius Operation | 102 mm (4.02 in) |
| Nominal Inner Cable Diameter | 5.2 mm (0.2 in) |
| Nominal Outer Diameter | 10.2 mm (0.4 in ) |
Características ópticas
| Código da fibra | T |
| Código de opção de desempenho | 80 |
| Categoria da fibra | OM3 |
| Tipo de fibra | Multimodo |
| Nome da fibra | 50 µm MM (OM3) |
| Atenuação máxima | 2.8 dB/km / 1.0 dB/km |
| Comprimentos de onda | 850 nm / 1300 nm |
| Conformidade de fibra | IEC 60793-2-10 |
| Diâmetro do núcleo da fibra | 50 µm |
| Ethernet 1 Gigabit serial | 1000 m / 600 m |
| Ethernet 10 Gigabit serial | 300 m / - |
| Largura de banda modal efetiva mínima (EMB) | 2000 MHz*km / - |
| Largura de banda mín. de lançamento sobrecarregado (OFL) | 1500 MHz*km / 500 MHz*km |
Dimensions
| Cable Weight | 110 kg/km (73.92 lb/1000 ft) |
Blindagem dielétrica
Proteção quatro vezes maior em comparação com cabos não blindados
Fibras com buffer TBII
Decapagem fácil e consistente
Revestimento retardante de chamas
Resistente e durável
Fácil remoção de blindagem
Maior segurança e velocidade na instalação
