024T8F-31190-A1
FREEDM® One Tight-Buffered, Interlocking Armored Cable, Riser 24 F, 50 µm multimode (OM4)
Especificações gerais
| Número do produto | 024T8F-31190-A1 |
| Installation Methods | Aerial, Direct Buried, Duct, Horizontal, Riser |
| Cable Type | Tight-Buffered |
| Environment | Indoor/Outdoor |
| Product Type | Interlocking Armor |
| Fiber Category | 50 µm MM (OM4) |
| Flame Rating | Riser (OFCR) |
| Cable geometry | Round |
Standards
| RoHS | Free of hazardous substances according to RoHS 2011/65/EU |
| Approvals and Listings | National Electrical Code® (NEC®) OFCR, UL 1666, CSA FT-4 |
| Design and Test Criteria | ICEA S-104-696 |
Environmental Conditions
| Temperature Range, Installation | -10 °C para 60 °C (14 °F para 140 °F ) |
| Temperature Range, Operation | -40 °C para 70 °C (-40 °F para 158 °F ) |
| Temperature Range, Storage | -40 °C para 70 °C (-40 °F para 158 °F ) |

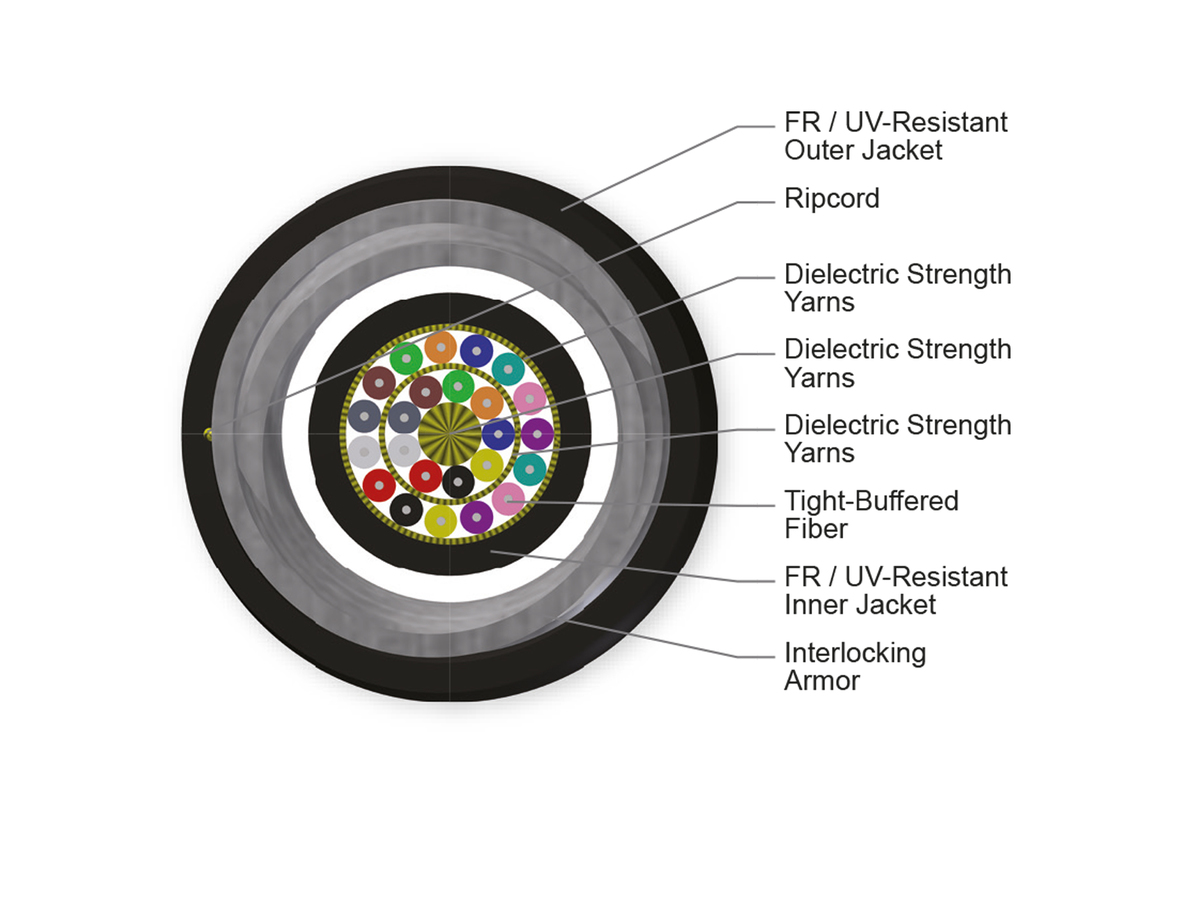

Cable Design
| Central Element | Dielectric |
| Fiber Count | 24 |
| Number of Ripcords | 2 |
| Outer Jacket Color | Black |
| Outer Jacket Material | Flame-Retardant, UV-Resistant |
| Tensile Strength Elements and/or Armoring - Layer 1 | Water-swellable strength members |
| Tensile Strength Elements and/or Armoring - Layer 2 | Interlocking Armor |
| Inner Jacket Material | Flame-Retardant, UV-Resistant |
| Tight Buffer Color | Blue, Orange, Green, Brown, Slate, White, Red, Black, Yellow, Violet, Rose, Aqua, Blue*, Orange*, Green*, Brown*, Slate*, White *, Red*, Black*, Yellow*, Violet*, Rose*, Aqua* |
| Flame Rating | Riser (OFCR) |
Mechanical Specifications
| Max. Tensile Strength, Long-Term | 400 N (89.92 lbf) |
| Max. Tensile Strength, Short-Term | 1350 N (303.49 lbf) |
| Min. Bend Radius Installation | 205.5 mm (8.09 in) |
| Min. Bend Radius Operation | 137 mm (5.39 in) |
| Nominal Inner Cable Diameter | 8 mm (0.31 in) |
| Nominal Outer Diameter | 13.7 mm (0.54 in ) |
Características ópticas
| Código da fibra | T |
| Código de opção de desempenho | 90 |
| Categoria da fibra | OM4 |
| Tipo de fibra | Multimodo |
| Nome da fibra | 50 µm MM (OM4) |
| Atenuação máxima | 2.8 dB/km / 1.0 dB/km |
| Comprimentos de onda | 850 nm / 1300 nm |
| Conformidade de fibra | IEC 60793-2-10 |
| Diâmetro do núcleo da fibra | 50 µm |
| Ethernet 1 Gigabit serial | 1000 m / 600 m |
| Ethernet 10 Gigabit serial | 550 m / - |
| Largura de banda modal efetiva mínima (EMB) | 4700 MHz*km / - |
| Largura de banda mín. de lançamento sobrecarregado (OFL) | 3500 MHz*km / 500 MHz*km |
Dimensions
| Cable Weight | 154.3 kg/km (103.68 lb/1000 ft) |
Tecnologia impermeável
Aplicações externas (OSP)
Projeto de blindagem com bloqueio flexível
Proteção contra esmagamento sete vezes maior em comparação com cabos não blindados
Revestimento resistente a UV, retardante de chamas
Resistente, durável e fácil de decapar
