006K8Z-32108E2G
MIC™ Festader Innenkabel MIC® Tight Buffer Indoor Cable 6F G62.5 MMF InfiniCor® OM1 0.9mm TB3, Dca-s1a, d1, a1
También le puede interesar
Especificaciones generales
| Número del producto | 006K8Z-32108E2G |
| Kabeltyp | Festader |
| Einsatzgebiet | Innen |
| Produkttyp | Dielektrisch |
| Faserkategorie | 62,5 µm MM (OM1) |
| Brandklasse | LSZH/FRNC |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | J-V(ZN)H |
| Anwendung | Allgemeine Zwecke, Horizontal, Riser (senkrecht) |
| Kabelgeometrie | Rund |
Normen
| Brandverhalten | Dca, s1a, d1, a1 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
| Flammenausbreitungstest | Flammwidrig nach IEC 60332-1-2 (Einzelkabel) und IEC 60332-3-24 (Kabelbündel) |
| Anforderungen an das Brandverhalten | Brandverhalten gemäß EN 50575 und EN 13501-6 |
| Rauchdichte | Raucharm nach IEC 61034 |
| Halogengehaltsprüfung | Halogenfrei nach IEC 60754-1 |
| Korrosivität | Nicht korrosiv nach IEC 60754-2 |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C a 50 °C |
| Temperaturbereich, Betrieb | -20 °C a 60 °C |
| Temperaturbereich, Lagerung | -25 °C a 70 °C |

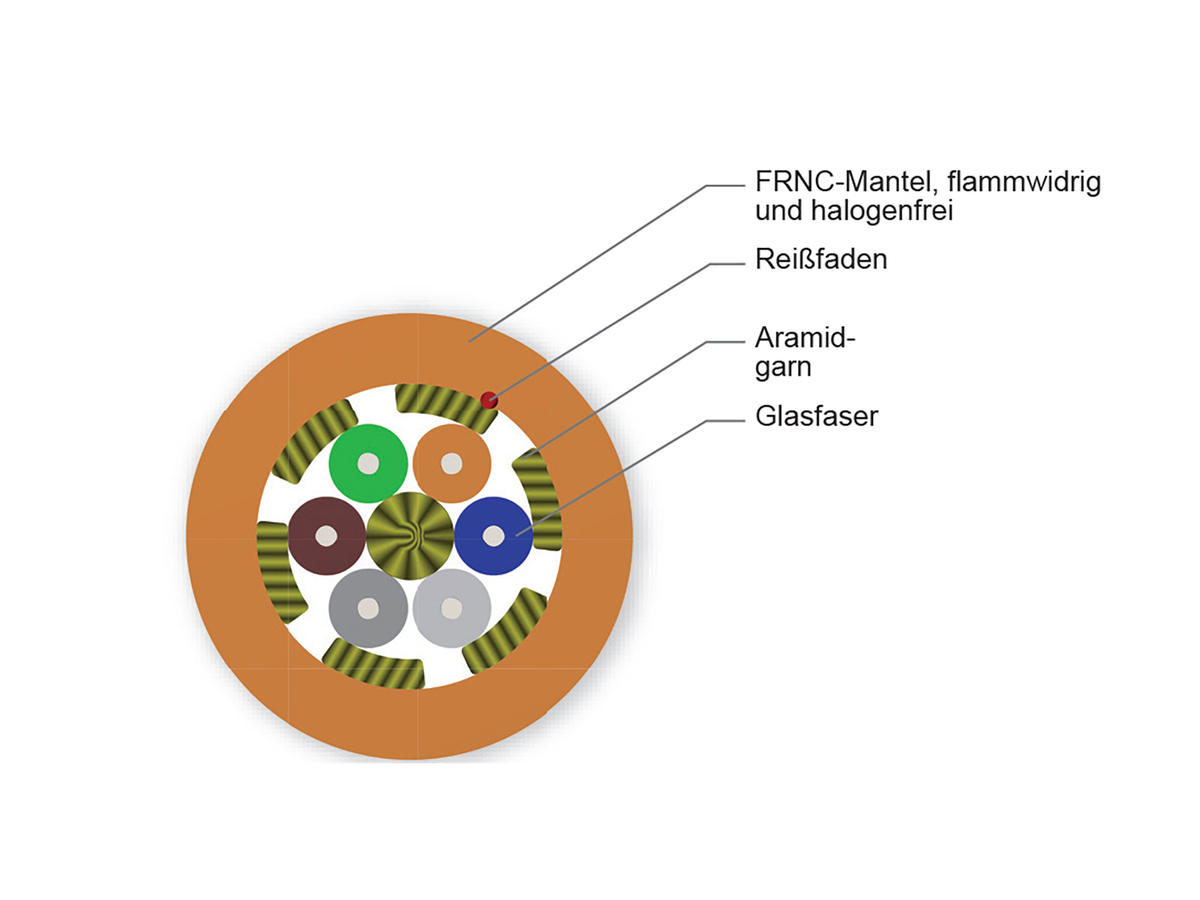

Kabeldesign
| Kabelbedruckung | Metre - Handset - Sine - CORNING - Fiber Optic Cable - Year - MIC(R) J-V(ZN)H 6 OM1 TB3 0.9 LSZH(TM)/FRNC |
| Zentralelement | Garn |
| Faseranzahl | 6 |
| Reißfadenanzahl | 1 |
| Außenmantelfarbe | Orange |
| Aderdurchmesser | 900 µm |
| Außenmantelmaterial | Flammwidriges, nicht korrosives/raucharmes, silikonfreies, halogenfreies (FRNC/LSZH) Material |
| Nominale Außenmantelstärke | 0,8 mm |
| Zugentlastungselemente und/oder Bewehrung, Lage 1 | Aramidgarn |
| Festaderfarbe | Blau, orange, grün, braun, grau, weiß |
| Festadertyp | TB3 (absetzbar bis zu 10 cm) |
| Brandklasse | LSZH/FRNC |
Mechanische Eigenschaften
| Querdruckfestigkeit | 1000 N/10 cm |
| Brandlast | 0,48 MJ/m |
| Max. Zugfestigkeit bei Installation | 600 N |
| Min. Biegeradius, Installation | 77 mm |
| Min. Biegeradius, Betrieb | 51 mm |
| Nominaler Außendurchmesser | 5,1 mm |
Caractéristiques optiques
| Code de la fibre | K |
| Code d'option de performance | 08 |
| Catégorie de fibre optique | OM1 |
| Type de fibre | Multimode |
| Nom de la fibre | 62,5 µm MM (OM1) |
| Atténuation maximale | 3,1 dB/km / 0,8 dB/km |
| Longueurs d'onde | 850 nm / 1300 nm |
| Conformité aux normes | ISO/IEC 11801 |
| Diamètre du cœur | 62,5 µm |
| Diamètre de gaine | 125 µm |
| Diamètre du revêtement primaire | 242 µm |
| Longueur de transmission pour 1 Gigabit Ethernet | 300 m / 550 m |
| Longueur de transmission pour 10 Gigabit Ethernet | 33 m / - |
| EMB (Minimum Effective Modal Bandwidth) | - |
| Bande OFL (Min. Overfilled Launch) | 200 MHz*km / 600 MHz*km |
Abmessungen
| Cable Weight | 25 kg/km |
| Maximale Kabellänge pro Trommel | 4000 m |
Construction de câbles tous diélectriques
Ne nécessite ni mise à la terre ni de continuité d'écran
Petit diamètre et rayon de courbure
Installation facile dans des espaces saturés
Construction TB3 à tampons serrés
Dénudage facile et régulier sur 10 cm
Câble avec gaine externe sans silicone
La gaine du câble et la gaine extérieure des sous-unités (non valable pour les tampons étanches de 900 µm) sont exemptes de composants nocifs pour la peinture des structures.
Gaine ignifuge
Sans halogène (LSZH), à faible émission de fumée (IEC 61034), ignifuge (IEC 60332-3-24-C) et non corrosif (IEC 60754-2) - FRNC
