006ZK4-13122A20
MiniXtend® Mikro-Zentraladerkabel, A-D(ZN)2Y A-D(ZN)2Y, 6 Fasern, CT, single-mode (E9 G.657.A1)
Allgemeine Spezifikation
| Produktnummer | 006ZK4-13122A20 |
| Kabeltyp | Zentralader |
| Einsatzgebiet | Außen |
| Produkttyp | Dielektrisch |
| Faserkategorie | SMF-28® Ultra |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | A-D(ZN)2Y |
| Anwendung | Minikanäle/-röhren |
| Kabelgeometrie | Rund |
Normen
| Faserstandards | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ISO/IEC 11801 Ed.2.2 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C bis 50 °C |
| Temperaturbereich, Betrieb | -20 °C bis 60 °C |
| Temperaturbereich, Lagerung | -25 °C bis 60 °C |

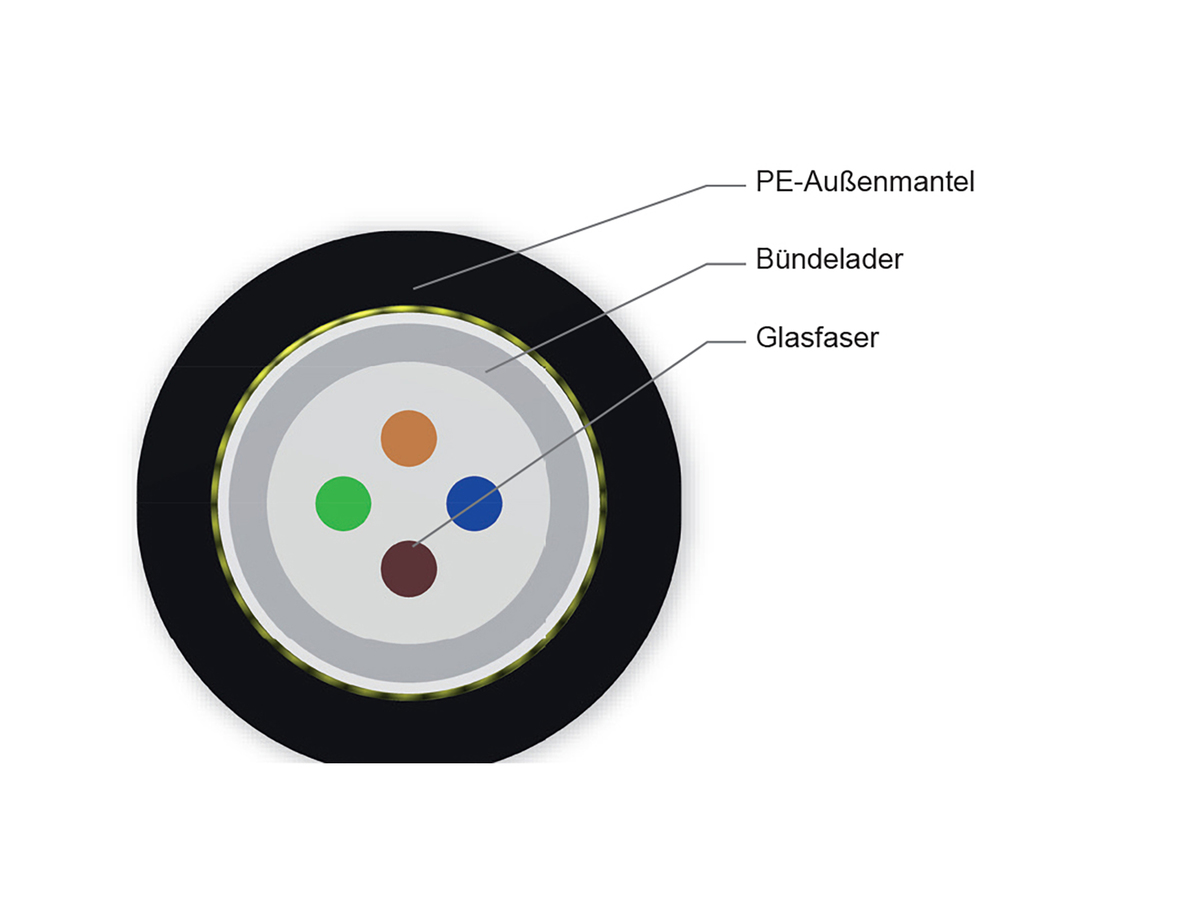

Kabeldesign
| Faseranzahl | 6 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Polyethylen (PE) |
| Bündeladerdurchmesser | 1,75 mm |
| Kabelbedruckungsmethode | Laserbedruckung |
| Faserfarben | Blau, orange, grün, braun, grau, weiß |
| Fasern pro Bündelader | 6 |
Mechanische Eigenschaften
| Querdruckfestigkeit | 1000 N/10 cm |
| Querdruckfestigkeit (reversibel), Außenkabel | 500 N/10 cm |
| Max. Zugkraft, kurzfristig | 80 N |
| Min. Biegeradius, Installation | 90 mm |
| Min. Biegeradius, Betrieb | 50 mm |
| Nominaler Außendurchmesser | 2,5 mm |
| Min. Rohr-/ Kabelkanaldurchmesser | 3,5 mm |
| Optimal Duct Size | 4 mm |
Optische Eigenschaften
| Fasercode | Z |
| Leistungsklassen-Code | 22 |
| Faserkategorie | OS2 |
| Fasertyp | Single-mode (OS2) / 250 µm |
| Fasername | Singlemode (OS2), biegeoptimiert |
| Maximale Dämpfung | 0,34 dB/km / 0,34 dB/km / 0,22 dB/km |
| Wellenlänge | 1310 nm / 1383 nm / 1550 nm |
| Faserkonformität | ITU-T G.652.D und ITU-T G.657.A1 |
Abmessungen
| Cable Weight | 4,5 kg/km |
| Maximale Kabellänge pro Trommel | 6000 m |
Bessere Kabel- und Faserdichte
Reduzierter Kabeldurchmesser für Installation in Mikrorohrsystemen mit mindestens 4 mm Innendurchmesser
Nicht metallischer Kabelaufbau
Keine Erdung erforderlich
Optimiert für die luftunterstützte Verlegung in Mikrorohrsystemen
Verlegungsentfernungen über 1500m/min mit Geschwindigkeiten bis 70m/min
SMF-28e+® entsprechend ITU-T G.652.D
Sichere Übertragungseigenschaften und niedrige Dämpfung
