012ZK4-13120A20
MiniXtend® Mikro-Zentraladerkabel, A-D(ZN)2Y A-D(ZN)2Y, 1x12F, E9/125 SMF-28® ULTRA, CT
General Specifications
| Product Number | 012ZK4-13120A20 |
| Installationsmethoden | Mikrokanal |
| Kabeltyp | Zentralader |
| Einsatzgebiet | Außen |
| Produkttyp | Dielektrisch |
| Faserkategorie | SMF-28® Ultra |
| Kodierung gemäß DIN VDE 0888-100-1 (EN 60794-1-1) | A-D(ZN)2Y |
| Kabelgeometrie | Rund |
Normen
| Faserstandards | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ITU-T G.652.D und ITU-T G.657.A1, ISO/IEC 11801 Ed.2.2 |
| RoHS | Frei von gefährlichen Substanzen gemäß RoHS 2011/65/EU |
Umgebungsbedingungen
| Temperaturbereich, Installation | -5 °C to 50 °C |
| Temperaturbereich, Betrieb | -20 °C to 60 °C |
| Temperaturbereich, Lagerung | -25 °C to 60 °C |

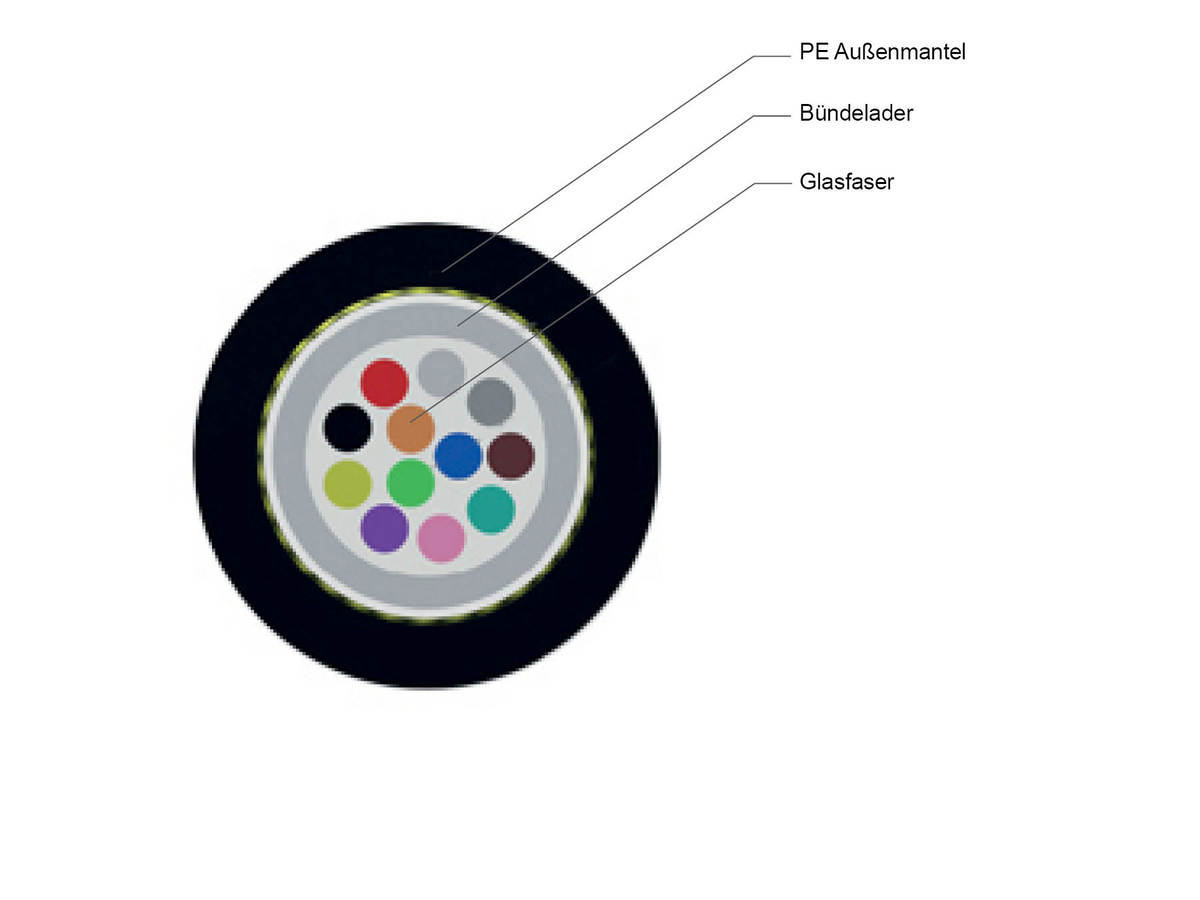

Kabeldesign
| Kabelbedruckung | Meter Handset D-Sine CORNING Year MINIXTEND(R) A-D(ZN)2Y 8F E9U CT1.7 |
| Faseranzahl | 12 |
| Reißfadenanzahl | 1 |
| Außenmantelfarbe | Schwarz |
| Außenmantelmaterial | Polyethylen (PE) |
| Bündeladerfarbe | Natur |
| Bündeladerdurchmesser | 1,75 mm |
| Kabelbedruckungsmethode | Laserbedruckung |
| Faserfarben | Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violett, rosa, türkis |
| Fasern pro Bündelader | 12 |
Mechanische Eigenschaften
| Querdruckfestigkeit | 1000 N/10 cm |
| Querdruckfestigkeit (reversibel), Außenkabel | 500 N/10 cm |
| Max. Zugkraft, kurzfristig | 80 N |
| Min. Biegeradius, Installation | 90 mm |
| Min. Biegeradius, Betrieb | 50 mm |
| Nominaler Außendurchmesser | 2,5 mm |
| Min. Rohr-/ Kabelkanaldurchmesser | 3,5 mm |
| Optimal Duct Size | 4 mm |
Optical Characteristics
| Fiber Code | Z |
| Performance Option Code | 20 |
| Fiber Category | OS2 |
| Fiber Type | Single-mode (OS2) / 250 µm |
| Fiber Name | Bend-Improved Single-mode (OS2) |
| Maximum Attenuation | 0.34 dB/km / 0.34 dB/km / 0.20 dB/km |
| Wavelengths | 1310 nm / 1383 nm / 1550 nm |
| Fiber Compliance | ITU-T G.652.D and ITU-T G.657.A1 |
| Fiber Core Diameter | 8.2 µm |
| Cladding diameter | 125 µm |
| Coating diameter | 242 µm |
| Dispersion @ 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion @ 1625 nm | ≤ 22 [ps/(nm*km)] |
| Cable cutoff wavelength | 1260 nm |
| Mode-Field Diameter at 1310 nm | 9.2 µm |
| Mode-Field Diameter at 1550 nm | 10.4 µm |
| PMD Link Design Value | ≤ 0.04 ps/√km |
| PMD maximum individual fiber | ≤ 0.1 ps/√km |
Abmessungen
| Cable Weight | 4,5 kg/km |
| Maximale Kabellänge pro Trommel | 6000 m |
Improved cable and fiber density
Reduced cable diameter for installation in micro ducts with 4mm minimum inner diameter
Fully dielectric
No grounding required
Optimized for air-assisted install in microducts
Capable of installation distances greater than 2000 m (6560 ft) at speeds up to 150 m/min (490 ft/min)
SMF-28e+®according to ITU-T G.652.D
Transmission security, low attenuation and polarization mode dispersion
