012EP4-T3F22D20
Câble ALTOS® Loose tube, sans gel, tout-diélectrique, non-blindé avec technologie Binderless FastAccess™ 1x12 FO, SMF-28®e+, LT 2 HDPE
Spécifications générales
| Référence du produit | 012EP4-T3F22D20 |
| Type de câble | Loose tube |
| Environnement | Extérieur |
| Type de produit | Diélectrique |
| Catégorie de fibre optique | Monomode (OS2) |
| Codage selon EN 60794-1-1 (DIN VDE 0888-100-1) | A-BQ(ZN)2Y |
| Application | Fourreaux et conduites |
| Géométrie du câble | Rond |
Normes
| Normes de fibre | TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ITU-T G.652.D, ISO/IEC 11801 Ed.2.2 |
| RoHS | Ne contient aucune substance dangereuse au sens de la directive RoHS 2011/65/EU |
| Approbations et homologations | IEC 60794-3-10 |
| Critères de conception et de test | IEC 60794-3-10 |
| Étanchéité | IEC 60794-1-2 F5 |
Conditions externes
| Températures, installation | -5 °C - 50 °C |
| Températures, fonctionnement | -30 °C - 70 °C |
| Plage de température, stockage | -40 °C - 70 °C |

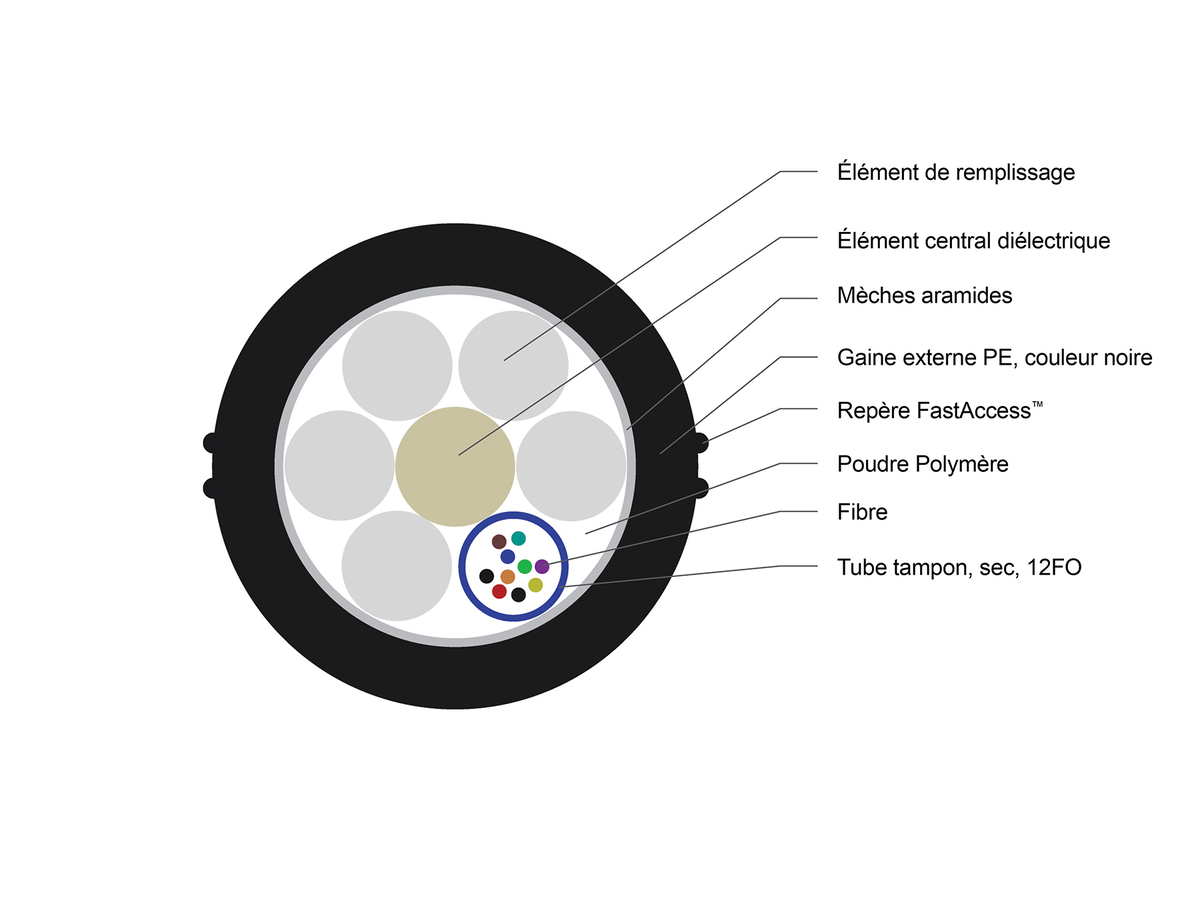

Conception du câble
| Marquage du câble | Meter - Handset - Sine - CORNING - Year - ALTOS (R) Gel-Free FastAccess 1X12 E9 LT 2.0 |
| Porteur central | Plastique renforcé en fibre de verre (diélectrique) |
| Nombre de fibres | 12 |
| Code couleur du tube buffer, couche 1 | Blue |
| Couleur de la gaine externe | Noir |
| Matériau de la gaine externe | Polyéthylène à haute densité (HDPE) |
| Épaisseur nominale de la gaine externe | 1,1 mm |
| Diamètre externe des tubes | 2 mm |
| Diamètre du porteur central | 2,1 mm |
| Nombre de tubes actifs | 1 |
| Nombre d'éléments de remplissage | 5 |
| Nombre d'éléments constituant l'âme du câble | 6 |
| Matériau étanche à l'eau | Hydro-expansible |
| Méthode de marquage des câbles | Impression laser |
| Code couleur fibres | Bleu, orange, vert, marron, gris, blanc, rouge, noir, jaune, violet, rose, turquoise |
| Nombre de fibres par tube | 12 |
| Code couleur Standard | Telcordia |
Caractéristiques mécaniques
| Résistance à l'écrasement | 1500 N/10 cm |
| Décharge de traction maximale, lors de l'installation | 1500 N |
| Rayon de courbure minimal à l'installation | 170 mm |
| Rayon de courbure minimal en fonctionnement | 85 mm |
| Diamètre externe du câble, valeur nominale | 8,5 mm |
Caractéristiques optiques
| Code de la fibre | E |
| Code d'option de performance | 22 |
| Catégorie de fibre optique | OS2 |
| Type de fibre | Single-mode (OS2) / 250 µm |
| Nom de la fibre | Monomode (OS2) |
| Atténuation maximale | 0,36 dB/km / 0,36 dB/km / 0,22 dB/km |
| Longueurs d'onde | 1310 nm / 1383 nm / 1550 nm |
| Conformité aux normes | ITU-T G.652.D |
| Diamètre du cœur | 8,2 µm |
| Diamètre de gaine | 125 µm |
| Diamètre du revêtement primaire | 242 µm |
| Dispersion chromatique à 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion chromatique à 1625 nm | ≤ 22 [ps/(nm*km)] |
| Longueur d'onde de coupure, pour fibre câblée | 1260 nm |
| Diamètre de champ de mode à 1310 nm | 9,2 µm |
| Diamètre de champ de mode à 1550 nm | 10,4 µm |
| Dispersion des modes de polarisation (PMD), valeur sur un lien | ≤ 0,06 ps/√km |
| Dispersion des modes de polarisation (PMD), valeur maximale pour fibre individuelle | ≤ 0,1 ps/√km |
Dimensions
| Poids du câble | 51 kg/km |
| Longueur max. par bobine/tambour | 6000 m |
Technique FastAccess™ sans fil
Conception innovante du câble qui réduit le risque d'endommager accidentellement les fibres et qui réduit le temps d'accès au câble jusqu'à 70 %.
Construction de câble entièrement étanche à l'eau longitudinale sans gel
Accès facile et sans nettoyage
Codage couleur des fibres et des tubes selon Telcordia-Bellcore
pour faciliter l'identification individuelle des gaines et fibres
Disponible avec des fibres optiques selon ITU-T G.652.D et G.657.A1
Prêt pour toute application
Construction de câbles tous diélectriques
Ne nécessite ni mise à la terre ni de continuité d'écran
