001JB4-13122A20

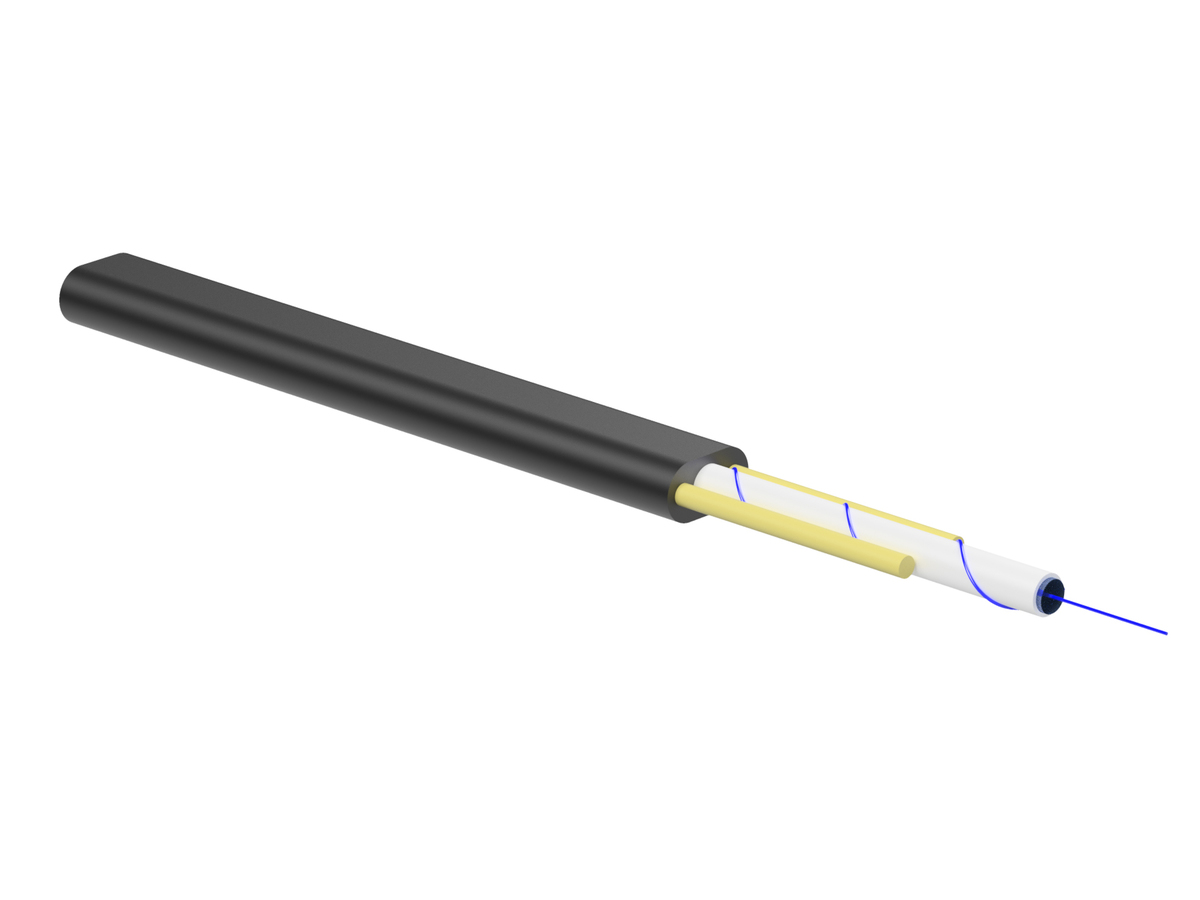

SST-Drop™ Single-Tube, Gel-Filled Cable 1 F, E9 Single-Mode ClearCurve™ R7.5 Bend Fibre (LBL)
General Specifications
| Product Number | 001JB4-13122A20 |
| Métodos de instalação | Aéreo, Duto, Drop |
| Tipo de cabo | Tubo único |
| Ambiente | Externo |
| Tipo de produto | Dielétrico |
| Categoria da fibra | ClearCurve® LBL |
| Geometria do cabo | Outro |
Normas
| Reação ao Fogo | Fca |
| RoHS | Livre de substâncias perigosas de acordo com RoHS 2011/65/EU |
| Impermeabilidade | IEC 60794-1-22 método F5B |
| Nível de corrosão | Não corrosivo de acordo com IEC 60754-2 |
| Conformidade | Not Available |
Condições ambientais
| Faixa de temperatura, instalação | -30 °C to 70 °C (-22 °F to 158 °F ) |
| Faixa de temperatura, operação | -40 °C to 70 °C (-40 °F to 158 °F ) |
| Faixa de temperatura, armazenamento | -40 °C to 70 °C (-40 °F to 158 °F ) |
Projeto do cabo
| Cable Print Unit of Measure | Meter |
| Marcação do cabo | Metre - CORNING - Year (20xx) - 1E9/125 CLEARCURVE LBL R7,5 |
| Elemento central | Dielétrico |
| Contagem da fibra | 1 |
| Cor da capa externa | Preto |
| Material da capa externa | Polietileno (PE) |
| Elementos e/ou armadura de resistência à tração - Camada 1 | Membros de rigidez dielétrica |
| Diâmetro do tubo de buffer | 3 mm |
| Cor da marcação do cabo | Branco |
| Coloração da fibra | Branco |
| Fibras por tubo | 1 |
| Color Code Standards | Telcordia |
Mechanical Specifications
| Crush Resistance | 3000 N/10 cm |
| Max. Tensile Strength, Long-Term | 400 N |
| Max. Tensile Strength, Short-Term | 1350 N |
| Min. Bend Radius Operation | 80 mm |
| Diâmetro externo nominal | 8,1 mm x 4,5 mm |
Optical Characteristics
| Fiber Code | J |
| Performance Option Code | 22 |
| Fiber Category | OS2 |
| Fiber Type | Single-mode (OS2) / 250 µm |
| Fiber Name | ClearCurve® LBL |
| Maximum Attenuation | 0.36 dB/km / 0.36 dB/km / 0.22 dB/km |
| Wavelengths | 1310 nm / 1383 nm / 1550 nm |
| Fiber Compliance | ITU-T G.652.D and ITU-T G.657.A2/B2 |
| Fiber Core Diameter | 8.2 µm |
| Cladding diameter | 125 µm |
| Coating diameter | 242 µm |
| Dispersion @ 1550 nm | ≤ 18 [ps/(nm*km)] |
| Dispersion @ 1625 nm | ≤ 23 [ps/(nm*km)] |
| Fiber Bend Performance at 1550nm 7.5mm radius | ≤ 0.4 dB/turn |
| Cable cutoff wavelength | 1260 nm |
| Mode-Field Diameter at 1310 nm | 8.6 µm |
| Mode-Field Diameter at 1550 nm | 9.6 µm |
| PMD Link Design Value | ≤ 0.06 ps/√km |
| PMD maximum individual fiber | ≤ 0.2 ps/√km |
| Parallel Optics 40 Gigabit Ethernet | 150 m / - |
Dimensões
| Peso do Cabo | 30,5 kg/km |
Flexible, craft-friendly buffer tubes
Facilitate easy routing in closures
Dielectric central strength member
No preferential bend and requires no bonding or grounding
Polyethylene jacket
Rugged, durable and easy to strip (while providing superior protection against UV radiation, fungus, abrasion and other environmental factors)
Toneable
Underground detection
